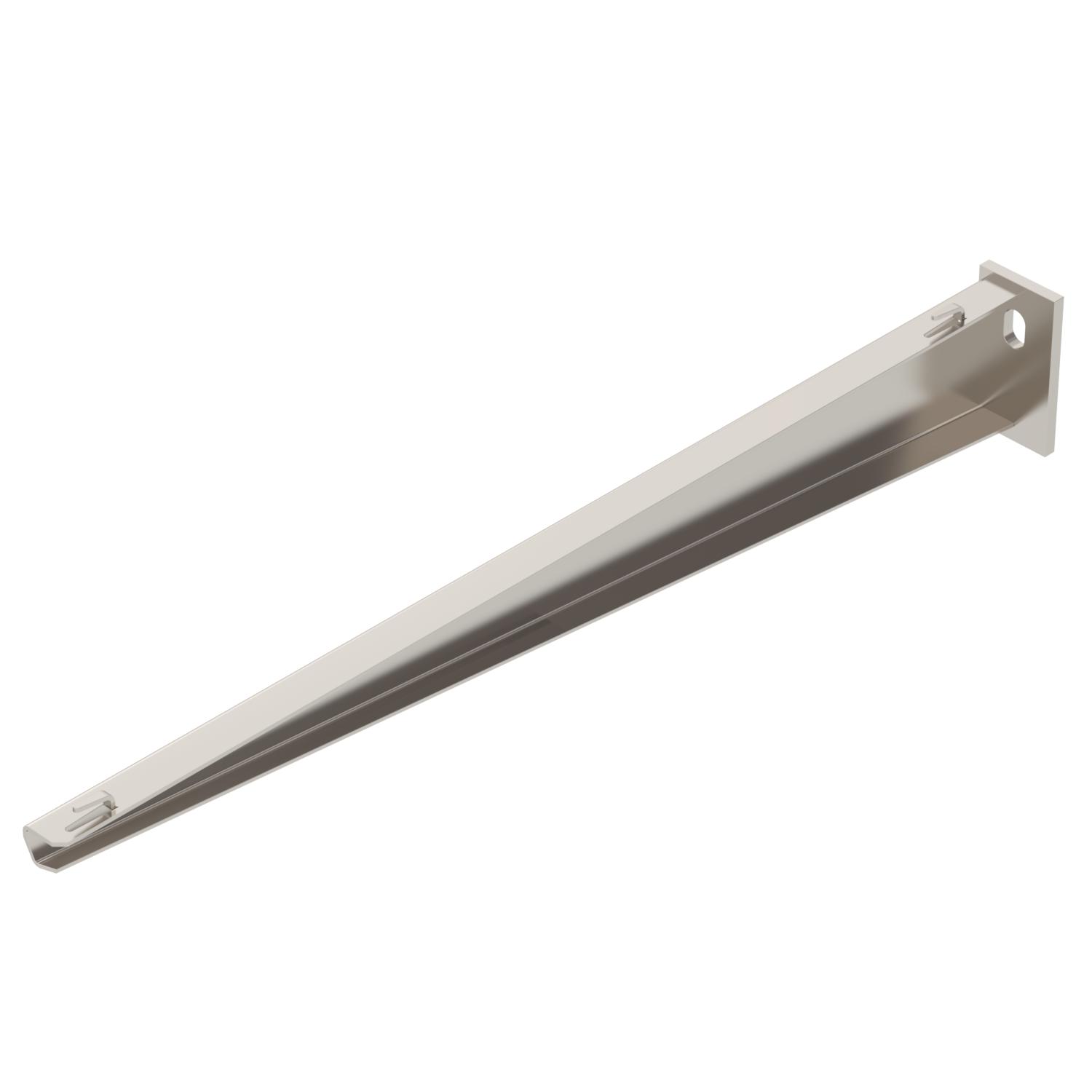

Vägg- och pendelkonsol AWG 15 A4
Art.nr. 6420650 | EAN 4012195706328 | E-Nr. 1131920
- Produktbeskrivning
-
ProduktbeskrivningLätt vägg- och pendelkonsol med påsvetsad huvudplatta för skruvlös fastsättning av trådstege.
-
- Teknisk data
-
Teknisk data

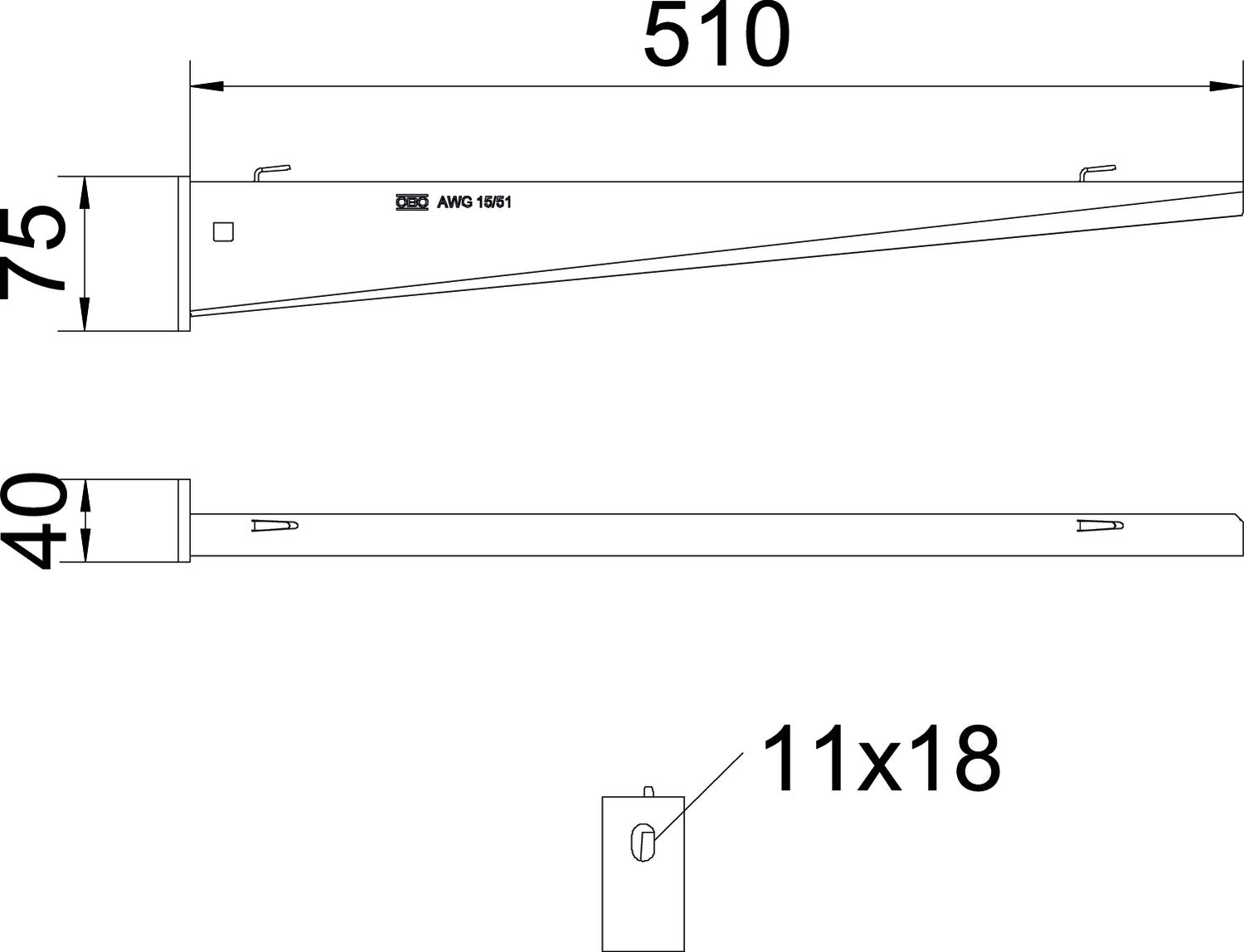

Brandsäker installation / funktionsgaranti nej Bredd 510 mm CO2-avtryck (GWP) från vagga till grind 4,2716 kg CO2e / 1 Styck Dimension B510mm F i kN 1,5 kN Färg rostfritt stål för bredd max. 300 mm för bredd min. 300 Håldiameter 11 mm Höjd 75 mm Längd 40 mm Material Rostfritt stål 1.4571 Mått A 40 mm Mått B 510 mm Mått H 75 mm Rostfritt stål, betat nej Utförande Vägg- och pendelkonsol Vinkelområde max. 90 mm Vinkelområde min. 90 mm Yta polerad Teknisk data
Belastningsdiagram konsol typ AW G 15
-
Böjning av konsolspetsen vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Belastningskurva med konsolbredd i mm
-
- Alla typer
-
Alla typer
