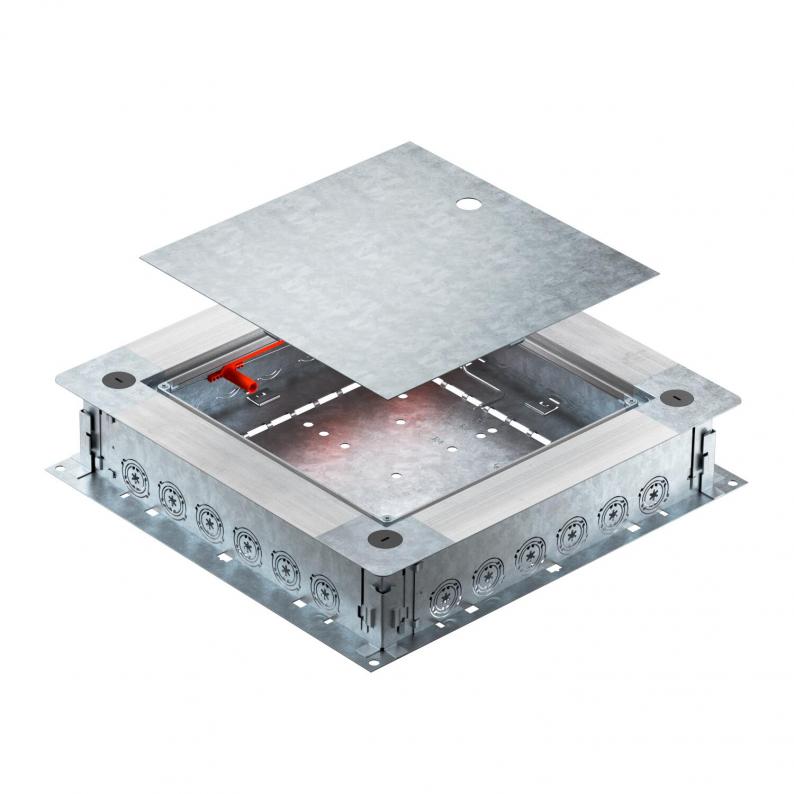

Drag- och avgreningsdosa UZD250-4 R
Typ UZD250-4 R
Art.nr. 7410026
EAN 4012197375416
Art.nr. / Typ
7410026 / UZD250-4 R
Massagolvhöjd min.
80 mm
Massagolvhöjd max.
160 mm
Lockmodell
universal
Monteringsöppning för monteringsenhet
kvadratisk
Nominell dimension
250 mm
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Drag- och avgreningsdosa UZD250-4 R med sidoväggar av stålplåt. För installation av inbyggnadskomponenter i monteringslocket (beställs separat). Kan nivelleras steglöst med snabbnivellering till golvhöjd 80–160 mm. Undergolvet kan utjämnas mot avdragskanten. Med möjlighet till bullerteknisk isolering efter undergolvsläggning och med systemtillbehör som även kan användas för tung last. Kablar och ledningar förs in via rörgenomföringar. Rörgenomföring per sida lämplig för 6 installationsrör vardera med diametrarna M20, M25 och M32.
Teknisk data
Mått
| Längd | 380 mm |
|---|---|
| Bredd | 400 mm |
| Höjd | 80 mm |
| Mått A | 380 mm |
| Mått B | 400 mm |
| Mått b | 283 mm |
| Mått a | 262 mm |
Teknisk data
| Massagolvhöjd min. | 80 mm |
|---|---|
| Massagolvhöjd max. | 160 mm |
| Lockmodell | universal |
| Höjdjusteringsintervall min. | 80 mm |
| Höjdjusteringsintervall max. | 160 mm |
| Minimihöjd på underlagsgolvet | 80 |
| Lämplig för försänkt golvkanal | nej |
| Lämplig för kanal i golvplanet, sluten | nej |
| Monteringsöppning för golvtank | nej |
| Antal inbyggningsbara enheter | 1 |
| Möjlighet till insättning av tätning | ja |
| Frånkopplingsbar | ja |
| Bottenplatta | ja |
| Avsedd för golvkanal | nej |
| Monteringsöppning för monteringsenhet | kvadratisk |
| för röranslutning | ja |
| Nominell dimension | 250 mm |
| Skyddsklass (IP) i använt skick | IP20 |
| Uppfyller ROHS | undantag |
| Dimension | 400x380x80 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Produktserie | UZD undergolvsdosa |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|
| CO2-avtryck (GWP) från vagga till grind | 22,1564 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 22,1564 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Art.nr. 7400467
Monteringslock 250 för monteringsenheter storlek 9Typ
DUG 250-3 9
kl. VKE: 1 Styck
1Styck
Styck
