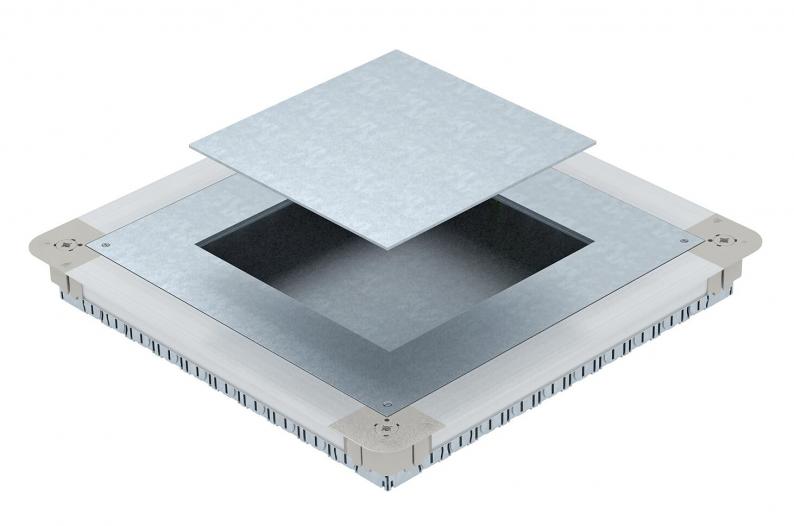

Golvdosa UGD350-3 för GES9/55
Typ UGD55 350-3 9R
Art.nr. 7410062
EAN 4012195678762
Art.nr. / Typ / E-nr
7410062 / UGD55 350-3 9R / 1181131
Massagolvhöjd min.
55 mm
Massagolvhöjd max.
80 mm
Lockmodell
kvadratisk
Monteringsöppning för monteringsenhet
kvadratisk
Nominell dimension för apparater
9
Nominell dimension
350 mm
kl. VKE: 1 Styck
1Styck
Styck
Beskrivning
Golvuttagsdosa med installationslock och lockblindplatta med sidoväggar av stålplåt. För montering av en kvadratisk apparatinsats GES9/55 i underlagsgolvhöjder från 55 mm. Kan höjdjusteras steglöst mot undergolvet och undergolvet kan utjämnas mot avdragskanten. Med rörinföringsöppningar per sida: 10 x M20, 3 x M25, 7 x M32. Användbar rörstorlek vid systemhöjd 55 mm: M20.
Teknisk data
Mått
| Längd | 467 mm |
|---|---|
| Bredd | 467 mm |
| Höjd | 55 mm |
| Mått A | 467 mm |
| Mått B | 467 mm |
| Mått b | 244 mm |
| Mått a | 244 mm |
| Mått H | 55 mm |
Teknisk data
| Massagolvhöjd min. | 55 mm |
|---|---|
| Massagolvhöjd max. | 80 mm |
| Lockmodell | kvadratisk |
| Höjdjusteringsintervall min. | 55 mm |
| Höjdjusteringsintervall max. | 80 mm |
| Lämplig för försänkt golvkanal | nej |
| Lämplig för kanal i golvplanet, sluten | nej |
| Kanalbredd min. | 190 mm |
| Kanalbredd max. | 350 mm |
| Monteringsöppning för golvtank | nej |
| Möjlighet till insättning av tätning | nej |
| Frånkopplingsbar | nej |
| Bottenplatta | ja |
| Avsedd för golvkanal | nej |
| Golvunderhåll | torr |
| Med försänkning | ja |
| Monteringsöppning för monteringsenhet | kvadratisk |
| Utbyggnadsmöjlighet | för montering av apparater |
| för röranslutning | ja |
| Nominell dimension för apparater | 9 |
| Nominell dimension | 350 mm |
| Uppfyller ROHS | undantag |
| Dimension | 467x467x55 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Produktserie | EÜK-kanalsystem |
Miljödata
| Förpackning helt av återvunnen kartong | ja |
|---|---|
| Förpackning utan plast | ja |
| CO2-avtryck (GWP) från vagga till grind | 38,524 kg CO2e / 1 Styck |
|---|---|
| CO₂ Footprint (GWP) | 38,524 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Styck |
| Declared Unit Quantity | 1 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
GES9 55U V 7011
7405037
kl. VKE: 1 Styck
1Styck
Styck
GES9 55U V 9011
7405039
kl. VKE: 1 Styck
1Styck
Styck
Art.nr. 7405037
Apparatinsats kvadratisk för underlagsgolvhöjd 55 mmTyp
GES9 55U V 7011
kl. VKE: 1 Styck
1Styck
Styck
Art.nr. 7405039
Apparatinsats kvadratisk för underlagsgolvhöjd 55 mmTyp
GES9 55U V 9011
kl. VKE: 1 Styck
1Styck
Styck
Art.nr. 7405047
Apparatinsats rund för underlagsgolvhöjd 55 mmTyp
GESR9 55U V 7011
kl. VKE: 1 Styck
1Styck
Styck
