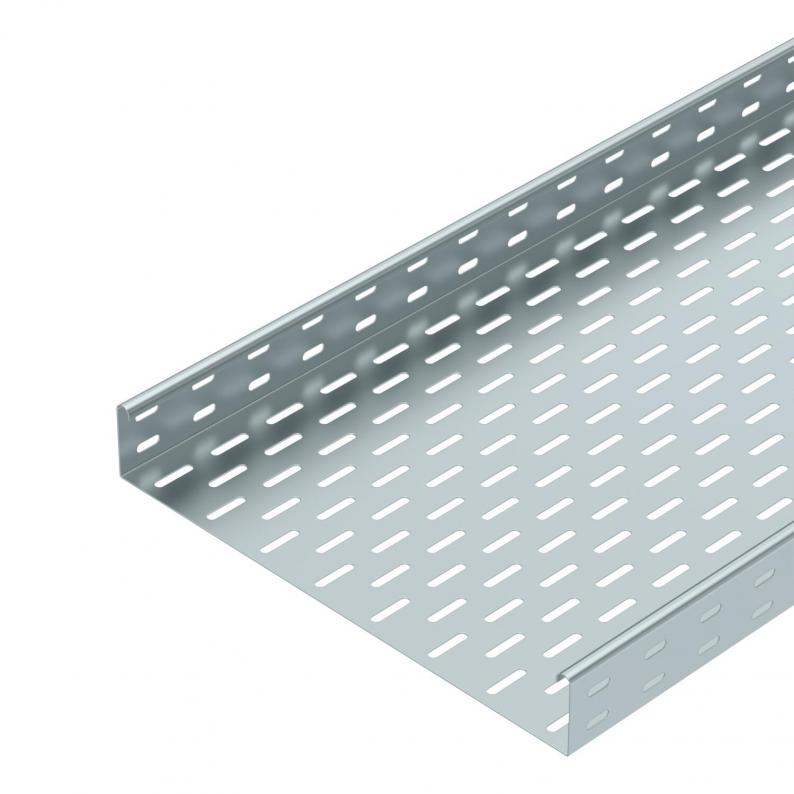

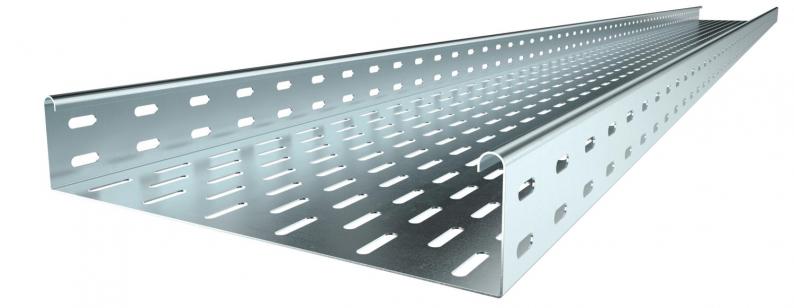

Kabelränna MKS 60 FS

Kabelränna MKS 60 FS

Typ MKS 640 FS
Art.nr. 6055400
EAN 4012196059836
Visa alla utföranden
Art.nr. / Typ / E-nr
Längd
Bredd
Plåttjocklek

kl. VKE: 3 m

m

Beskrivning

MKS 60 = medeltungt kabelrännesystem med 60 mm sidhöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
  • Underwriters Laboratories Inc., USA & Kanada
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA-försäkran om överensstämmelse
  • Miljöproduktdeklaration (EPD)
  • CO₂-avtryck (PCF)

Teknisk data

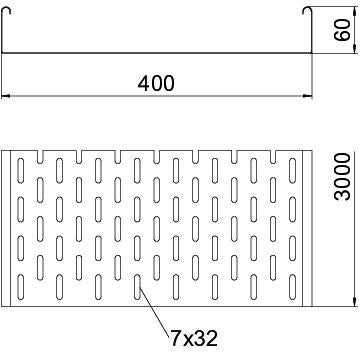

Mått

Längd3000 mm
Bredd400 mm
Höjd60 mm
Mått B400 mm
Mått W400 mm

Teknisk data

Brandsäker installation / funktionsgarantinej
Sidohålningja
Utförande förbindningutan förbindning
Utförande med brett spannnej
Tvärsnitt238 cm²
Rostfritt stål, betatnej
Plåttjocklek1 mm
Monteringshål i bottenja
NATO-hålmönsternej
Tvärsnitt23800 mm²
Med överdelnej
Mått60 x 400
Uppfyller ROHSja
Dimension60x400x3000
Ytasendzimirförzinkad
MaterialStål
Färgzink
Belastningstesttyp enligt IEC 61537typ II
Typ av förbindelse för kabelhållarsystemskruvad
ProduktserieMKS

Belastning

Konsolavstånd 1,5 m1,5 kN/m
Konsolavstånd 1,75 m1,25 kN/m
Konsolavstånd 2,0 m1 kN/m
Konsolavstånd 2,5 m0,5 kN/m
Belastningsdiagram kabelränna typ MKS 60

Tillåten belastning i kN/m

Stödbredd i m

Gavelböjning i mm vid tillåtna kN/m

Belastningskurva vid testning

Belastningskurva med kabelränna/-ledningsbredd i mm

Sidböjningskurva beroende på konsolavstånd

Miljödata

CO2-avtryck (GWP) från vagga till grind9,8522 kg CO2e / 1 Meter
CO₂ Footprint (GWP)9,8522 kg CO₂e
Mätningsdatum CO2 värde2025-05-14T00:00:00.000+0200
Declared UnitMeter
Declared Unit Quantity1
EPD Verifiedja
Utgångsdatum EPD10.07.2029
Deklarationsnummer EPDEPD-KTO-17.0
EPD-standard / LCA-standard (normer)DIN EN ISO 14025,EN 15804 + A2

Tillbehör

Systemtillbehör

Art.nr. 6067093

Skarv vfz (FS)
Typ
RLVK 60 FS

kl. VKE: 10 Styck

Styck

Art.nr. 7070221

Skarvbeslag vfz (FS)
Typ
SSLB 400 FS

kl. VKE: 20 Styck

Styck

Art.nr. 6036108

45° böj 60 FS
Typ
RB 45 640 FS

kl. VKE: 1 Styck

Styck

Nedladdningar

0 valda

Datablad (1)
Kataloger & broschyrer (4)
Förklaringar (5)
Certifikat (3)
Anvisningar och hjälp (4)
Produktbilder (3)
Ladda ner 3D-data (1)

Utföranden

Bredd
MKS 610 FS
Art.nr.
6055109
Längd
3000
Bredd
100
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
MKS 620 FS
Art.nr.
6055206
Längd
3000
Bredd
200
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
MKS 630 FS
Art.nr.
6055303
Längd
3000
Bredd
300
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
MKS 640 FS
Art.nr.
6055400
Längd
3000
Bredd
400
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
sendzimirförzinkad
Material
Stål
