Kabelränna RKS-Magic® 60 FT
Typ RKSM 615 FT
Art.nr. 6047631
EAN 4012195903901
Art.nr. / Typ / E-nr
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Plåttjocklek
kl. VKE: 3 m
3m
m
Beskrivning

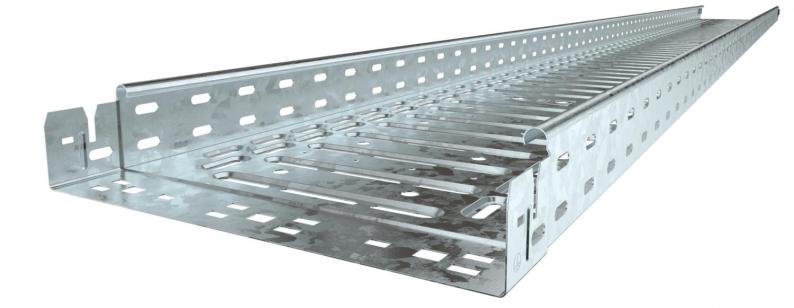

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.
Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.
Hålet för direkt gängstångsupphängning är 11mm diameter.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.
Hålet för direkt gängstångsupphängning är 11mm diameter.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.
Teknisk data

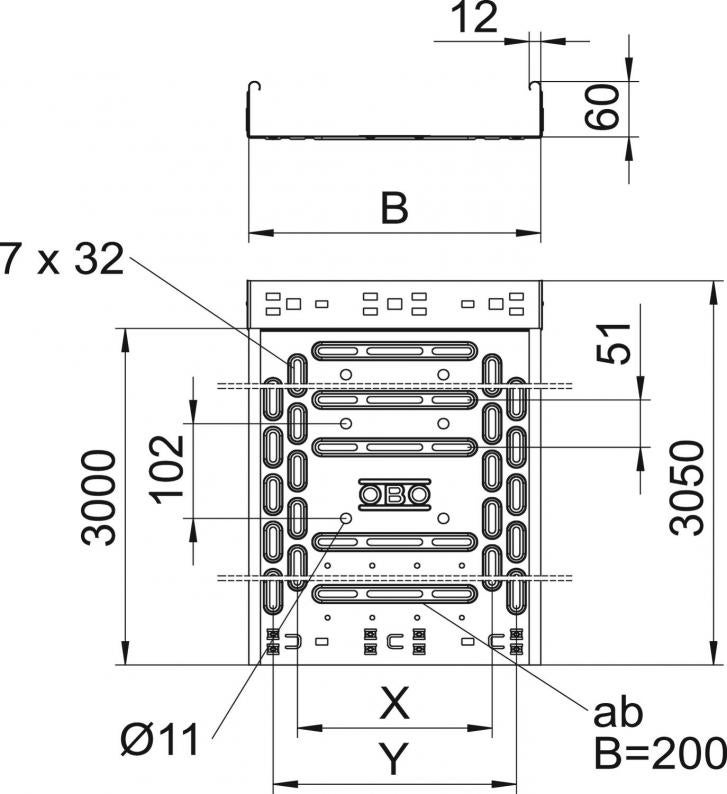

Mått
| Längd | 3050 mm |
|---|---|
| Bredd | 150 mm |
| Höjd | 60 mm |
| Mått y | 100 mm |
| Mått B | 150 mm |
| Mått x | 50 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | ja |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 88 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Tvärsnitt | 8800 mm² |
| Med överdel | nej |
| Uppfyller ROHS | ja |
| Bottenperforering | 1,00 |
| Dimension | 60x150x3050 |
| Yta | varmförzinkad |
| Material | Stål |
| Färg | zink |
| Brandskydd | Funktionsgaranti kabelspecifik bärande konstruktion |
| Magnetisk skärmdämpning med lock | 50 dB |
| Magnetisk skärmdämpning utan lock | 20 dB |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Användbar längd | 3000 mm |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | RKSM |
Belastning
| Konsolavstånd 1,0 m | 1,2 kN/m |
|---|---|
| Konsolavstånd 1,5 m | 0,9 kN/m |
| Konsolavstånd 2,0 m | 0,6 kN/m |
| Konsolavstånd 2,5 m | 0,4 kN/m |
| NEMA-belastningsklass | 8AA |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 5,4713 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 5,4713 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Kataloger & broschyrer (6)
Förklaringar (5)
Certifikat (5)
Anvisningar och hjälp (3)
Produktbilder (3)
Ladda ner 3D-data (2)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Plåttjocklek
Yta
Material
Färg
Art.nr.
RKSM 610 FT
3050
100
60
ja
1
varmförzinkad
Stål
zink
6047612
RKSM 615 FT
3050
150
60
ja
1
varmförzinkad
Stål
zink
6047631
RKSM 620 FT
3050
200
60
ja
1
varmförzinkad
Stål
zink
6047639
RKSM 630 FT
3050
300
60
ja
1
varmförzinkad
Stål
zink
6047655
RKSM 640 FT
3050
400
60
ja
1
varmförzinkad
Stål
zink
6047690
RKSM 650 FT
3050
500
60
nej
1
varmförzinkad
Stål
zink
6047720
RKSM 660 FT
3050
600
60
nej
1
varmförzinkad
Stål
zink
6047736
Bredd
Brandsäker installation / funktionsgaranti
RKSM 610 FT
Art.nr.
6047612
Längd
3050
Bredd
100
Höjd
60
Brandsäker installation / funktionsgaranti
ja
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
Färg
zink
RKSM 615 FT
Art.nr.
6047631
Längd
3050
Bredd
150
Höjd
60
Brandsäker installation / funktionsgaranti
ja
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
Färg
zink
RKSM 620 FT
Art.nr.
6047639
Längd
3050
Bredd
200
Höjd
60
Brandsäker installation / funktionsgaranti
ja
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
Färg
zink
RKSM 630 FT
Art.nr.
6047655
Längd
3050
Bredd
300
Höjd
60
Brandsäker installation / funktionsgaranti
ja
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
Färg
zink
RKSM 640 FT
Art.nr.
6047690
Längd
3050
Bredd
400
Höjd
60
Brandsäker installation / funktionsgaranti
ja
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
Färg
zink
RKSM 650 FT
Art.nr.
6047720
Längd
3050
Bredd
500
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
Färg
zink
RKSM 660 FT
Art.nr.
6047736
Längd
3050
Bredd
600
Höjd
60
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1
Yta
varmförzinkad
Material
Stål
Färg
zink
