Kabelränna SKS-Magic® 110 FS
Typ SKSM 130 FS
Art.nr. 6059620
EAN 4012195829591
Art.nr. / Typ
Längd
Bredd
Höjd
Plåttjocklek
kl. VKE: 3 m
3m
m
Beskrivning

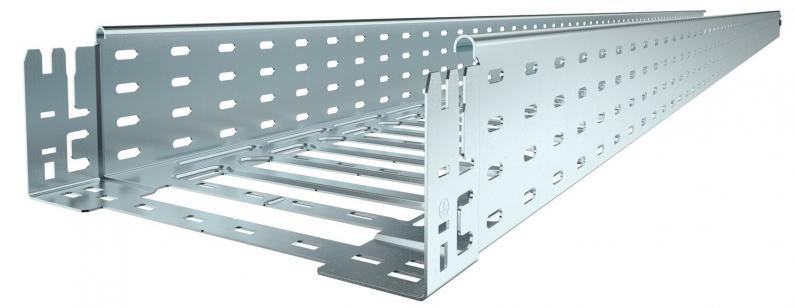

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.
Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.
Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.
Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.
Kabelrännebredd från 200 mm med 30 % hålandel, enligt VdS direktiv 2092, för användning under sprinkleranläggningar.
Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.
Teknisk data

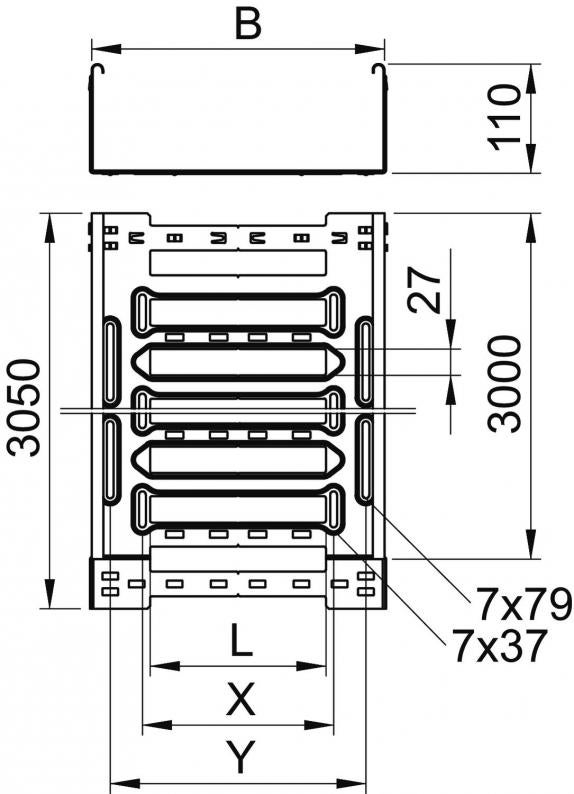

Mått
| Längd | 3050 mm |
|---|---|
| Bredd | 300 mm |
| Höjd | 110 mm |
| Mått y | 262 mm |
| Mått L | 180 mm |
| Mått B | 300 mm |
| Mått x | 196 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | ja |
| Utförande förbindning | integrerad förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 328 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1,5 mm |
| Monteringshål i botten | ja |
| NATO-hålmönster | nej |
| Tvärsnitt | 32800 mm² |
| Med överdel | nej |
| Uppfyller ROHS | ja |
| Dimension | 110x300x3050 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Användning sprinkleranläggning | ja |
| Magnetisk skärmdämpning med lock | 50 dB |
| Magnetisk skärmdämpning utan lock | 20 dB |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | Klickfäste |
| Produktserie | SKSM |
Belastning
| Konsolavstånd 1,5 m | 3 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 2,5 kN/m |
| Konsolavstånd 2,5 m | 2 kN/m |
| Konsolavstånd 3,0 m | 1,5 kN/m |
| Konsolavstånd 3,5 m | 1 kN/m |
| Konsolavstånd 4,0 m | 0,5 kN/m |
| NEMA-belastningsklass | 8C |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 14,6412 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 14,6412 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
Tillbehör
Systemtillbehör
Artikel
Typ
Art.nr.
Mängd
Nedladdningar
0 valda
Datablad (1)
Förklaringar (5)
Certifikat (1)
Anvisningar och hjälp (2)
Produktbilder (2)
Ladda ner 3D-data (1)
Utföranden
Typ
Längd
Bredd
Höjd
Brandsäker installation / funktionsgaranti
Plåttjocklek
Yta
Material
Färg
Art.nr.
SKSM 115 FS
3050
150
110
nej
1,5
sendzimirförzinkad
Stål
zink
6059616
SKSM 120 FS
3050
200
110
nej
1,5
sendzimirförzinkad
Stål
zink
6059618
SKSM 130 FS
3050
300
110
nej
1,5
sendzimirförzinkad
Stål
zink
6059620
SKSM 140 FS
3050
400
110
nej
1,5
sendzimirförzinkad
Stål
zink
6059622
SKSM 150 FS
3050
500
110
nej
1,5
sendzimirförzinkad
Stål
zink
6059624
