Kabelränna SKSU 110 FS
Typ SKSU 130 FS
Art.nr. 6063454
EAN 4012196395354
Art.nr. / Typ
6063454 / SKSU 130 FS
Längd
3000 mm
Bredd
300 mm
Brandsäker installation / funktionsgaranti
nej
Plåttjocklek
1,5 mm
Yta
sendzimirförzinkad
Material
Stål
kl. VKE: 3 m
3m
m
Beskrivning

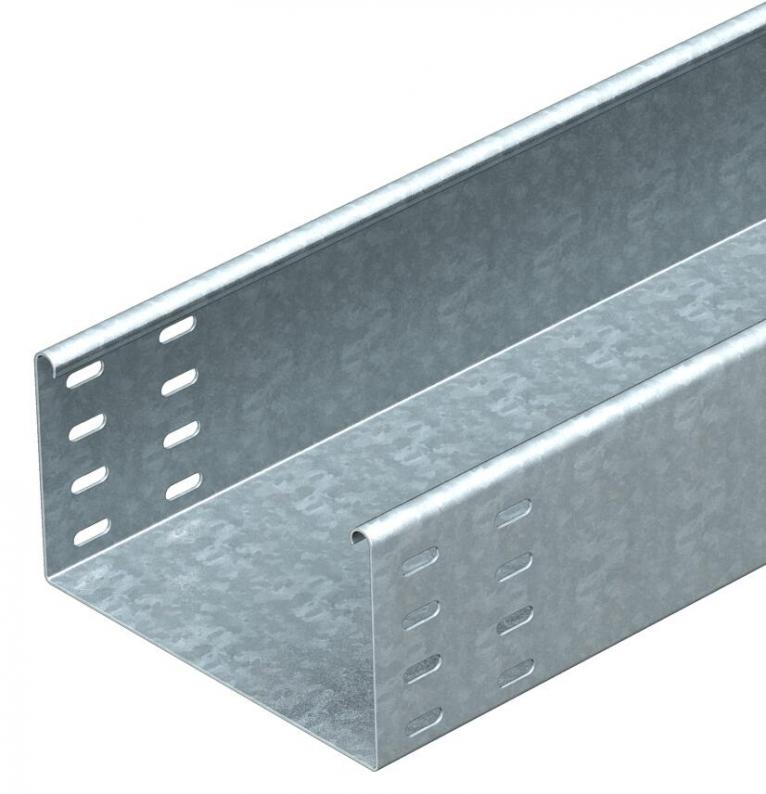

Tungt ohålat kabelrännsystem med 110 mm sidhöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
Kabelrännan är försedd med en förbindningsperforering på båda sidor.
Skarvförbindningar måste beställas separat.
Teknisk data

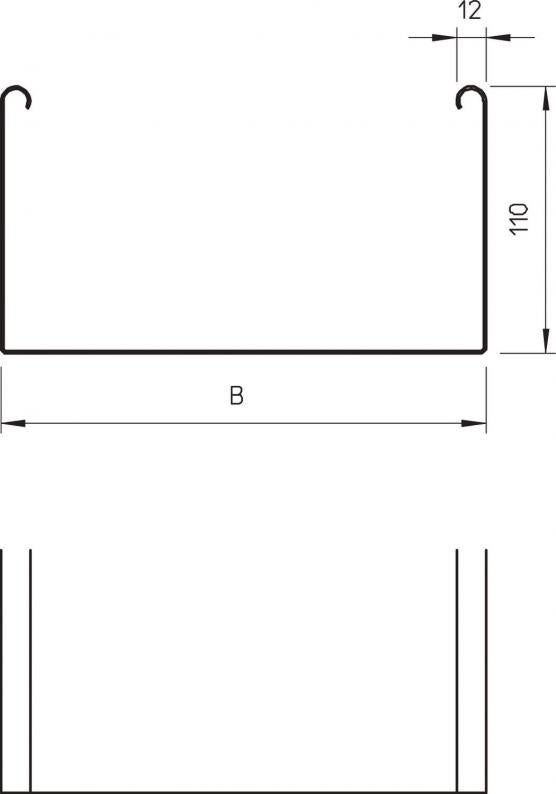

Mått
| Längd | 3000 mm |
|---|---|
| Bredd | 300 mm |
| Höjd | 110 mm |
| Mått B | 300 mm |
Teknisk data
| Brandsäker installation / funktionsgaranti | nej |
|---|---|
| Sidohålning | nej |
| Utförande förbindning | utan förbindning |
| Utförande med brett spann | nej |
| Tvärsnitt | 328 cm² |
| Rostfritt stål, betat | nej |
| Plåttjocklek | 1,5 mm |
| Monteringshål i botten | nej |
| NATO-hålmönster | nej |
| Tvärsnitt | 32800 mm² |
| Med överdel | nej |
| Mått | 110 x 300 |
| Uppfyller ROHS | ja |
| Dimension | 110x300x3000 |
| Yta | sendzimirförzinkad |
| Material | Stål |
| Färg | zink |
| Belastningstesttyp enligt IEC 61537 | typ II |
| Typ av förbindelse för kabelhållarsystem | skruvad |
| Produktserie | SKS |
Belastning
| Konsolavstånd 1,5 m | 3 kN/m |
|---|---|
| Konsolavstånd 2,0 m | 2,4 kN/m |
| Konsolavstånd 2,5 m | 1,76 kN/m |
| Konsolavstånd 3,0 m | 1,2 kN/m |
| Konsolavstånd 3,5 m | 0,84 kN/m |
| Konsolavstånd 4,0 m | 0,8 kN/m |
Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd
Miljödata
| CO2-avtryck (GWP) från vagga till grind | 14,4018 kg CO2e / 1 Meter |
|---|---|
| CO₂ Footprint (GWP) | 14,4018 kg CO₂e |
| Mätningsdatum CO2 värde | 2025-05-14T00:00:00.000+0200 |
| Declared Unit | Meter |
| Declared Unit Quantity | 1 |
| EPD Verified | ja |
|---|---|
| Utgångsdatum EPD | 10.07.2029 |
| Deklarationsnummer EPD | EPD-KTO-17.0 |
| EPD-standard / LCA-standard (normer) | DIN EN ISO 14025,EN 15804 + A2 |
