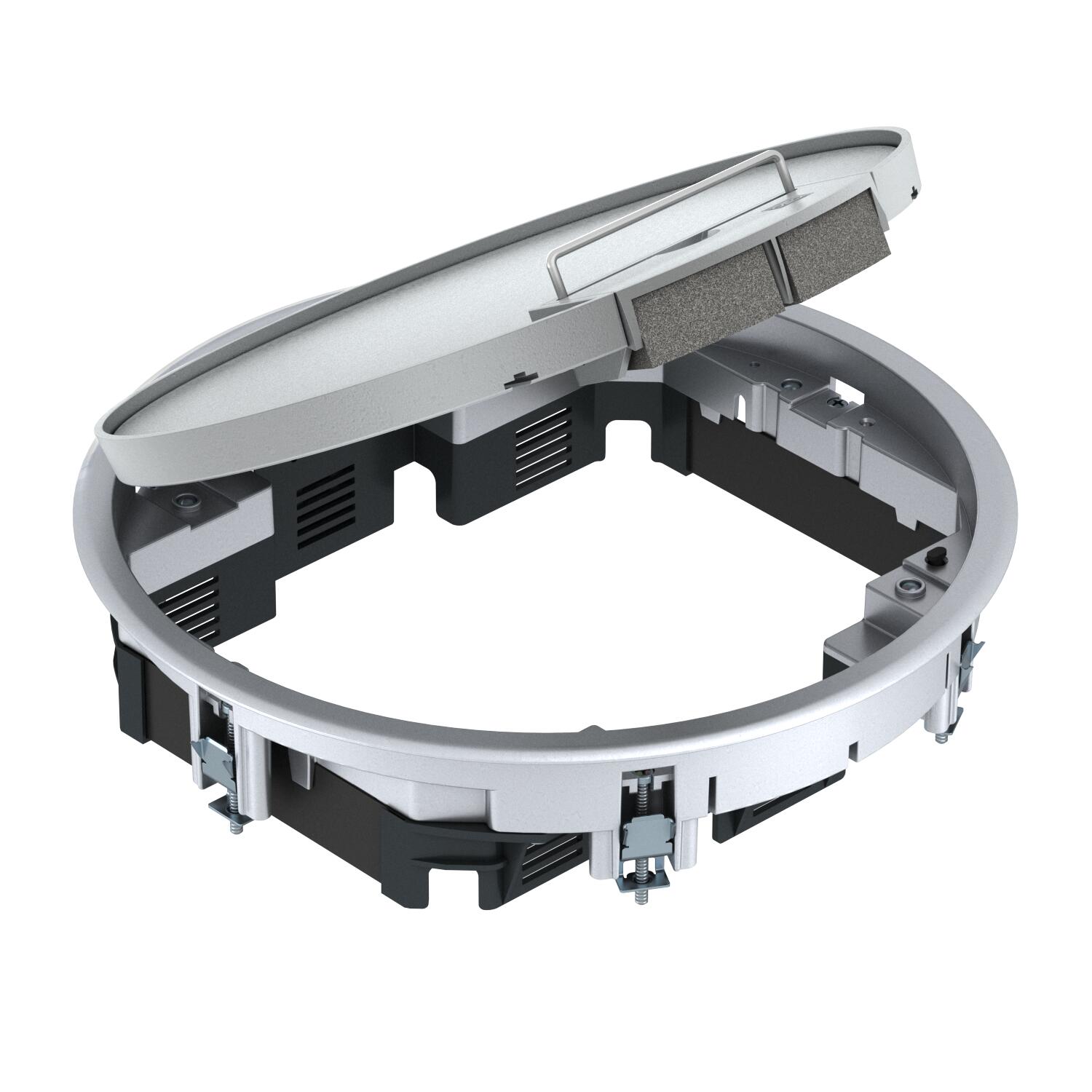

Apparatinsats GESRA7/10 med greppbygel
Art.nr. 7405544 | EAN 4012195104261
- Produktbeskrivning
-
ProduktbeskrivningApparatinsats med greppbygel för upp till 10 Modul 45-apparater i 2 uttagsenheter UT3 och en UT4, används i kanalsystem och systemgolv inomhus.
Kabelutgång av polyamid RAL 9011
Golvbeläggningsursparing i klafflock på 5 mm. Genom att ta bort kartongbiten utökas golvbeläggningsursparningen till 10 mm.
Upp till 7 installationsapparater med 50-centrumplatta kan användas.
-
- Teknisk data
-
Teknisk data

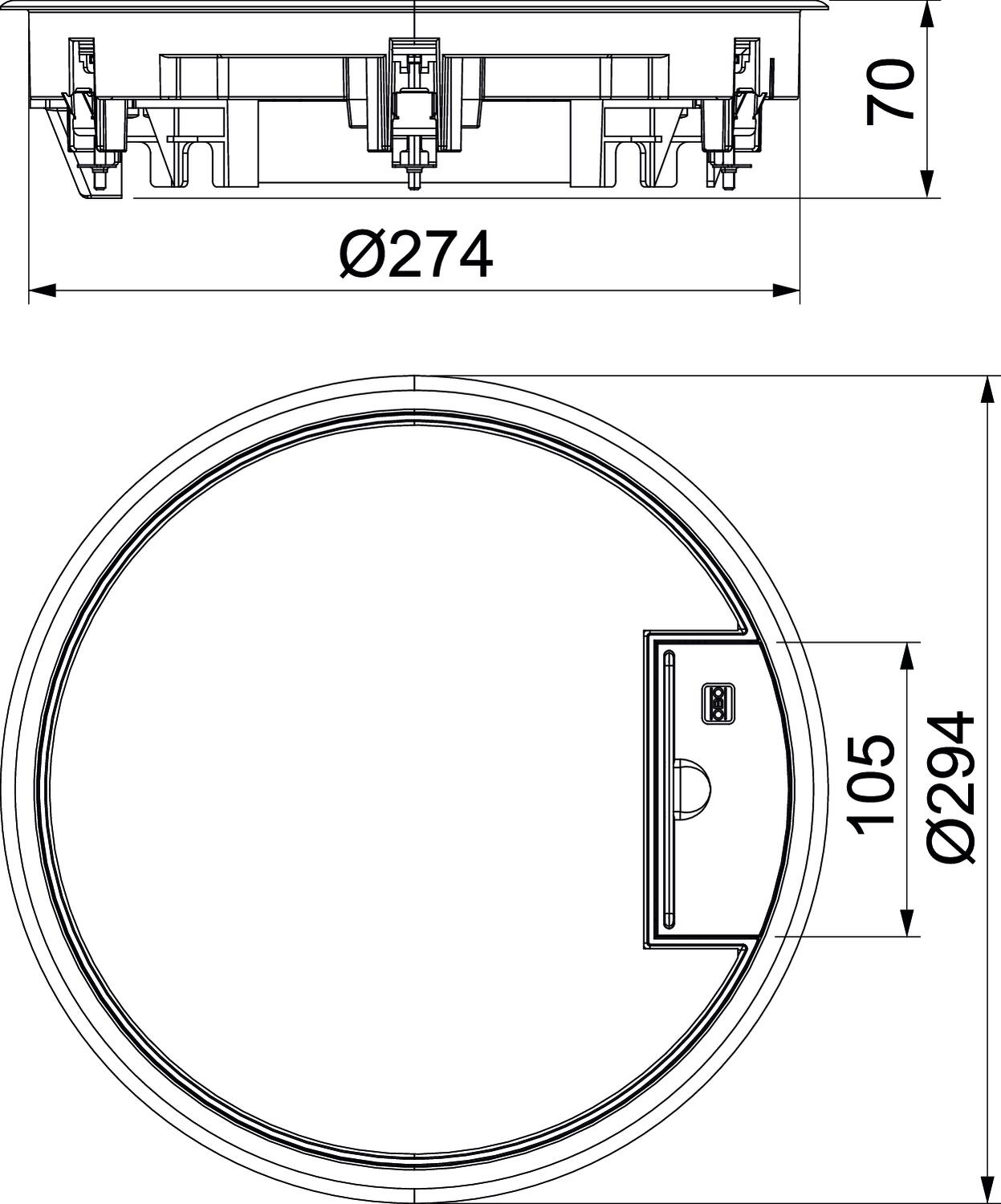

Antal apparatinsatser 3 Antal inbyggningsbara enheter 10 Apparathållare för insättning av apparatinsatser ja Avsedd för dubbelgolvsmontering ja Avsedd för golvkanal ja Avsedd för hålgolvsmontering ja Avsedd för våtskötsel nej CO2-avtryck (GWP) från vagga till grind 1,588 kg CO2e / 1 Styck Dimension Ø294x71 Floor covering thickness max. 10 mm Godkännande VDE Golvhöjd min. 78 mm Golvunderhåll torr Lämplig för försänkt golvkanal ja Material Pressgjuten aluminium Med golvbeläggningsursparing ja Möjlighet till insättning av tätning nej Monteringsdiameter 275 Monteringsdjup 78 mm Nominell dimension för apparater R7 Öppningsmekanism Greppbygel Ramutförande Mattskyddsramar Skyddsklass (IP) i använt skick IP20 Skyddsklass (IP) i oanvänt skick IP40 Skyddsklass IK-kod IK10 Skyddsram för golvbeläggning ja Spännvidd D max. 37 mm Spännvidd D min. 15 mm Tjocklek på golvbeläggning 5 mm Typ av monteringssystem UT3 / UT4 Utförande rund Utförande för tung belastning nej Utförande ledningsutlopp Vridbar kabelutgång Vertikal last, liten yta upp till 3 000 N Vertikal last, stor yta upp till 10 000 N Ytterdiameter 294 mm - Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning

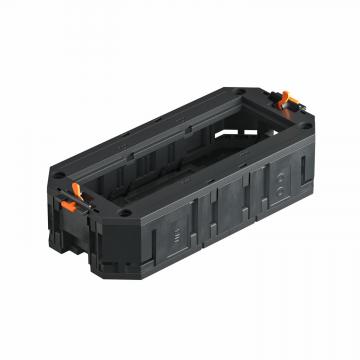

Universalhållare UT3, med täckplatta för Modul 45®-enheter, systemlängd 165 mm
UT3 45 3 1181040 7408723 1 Styck
Universalhållare UT4, med täckplatta för Modul 45®-enheter, systemlängd 208 mm
UT4 45 4 1181041 7408727 1 Styck - Ladda ner
-
Datablad GESRA7 10U / 7405544 , 0.22MB , pdfEU-försäkran om överensstämmelse GESRA7 10U / 7405544 , 0.12MB , pdfREACH försäkran om överensstämmelse GESRA7 10U / 7405544 , 0.13MB , pdfRoHS försäkran om överensstämmelse GESRA7 10U / 7405544 , 0.13MB , pdfGodkännande VDE-godkännande GES , 0.12MB , pdfInga kravspecifikationer tillgängliga för denna produkt
