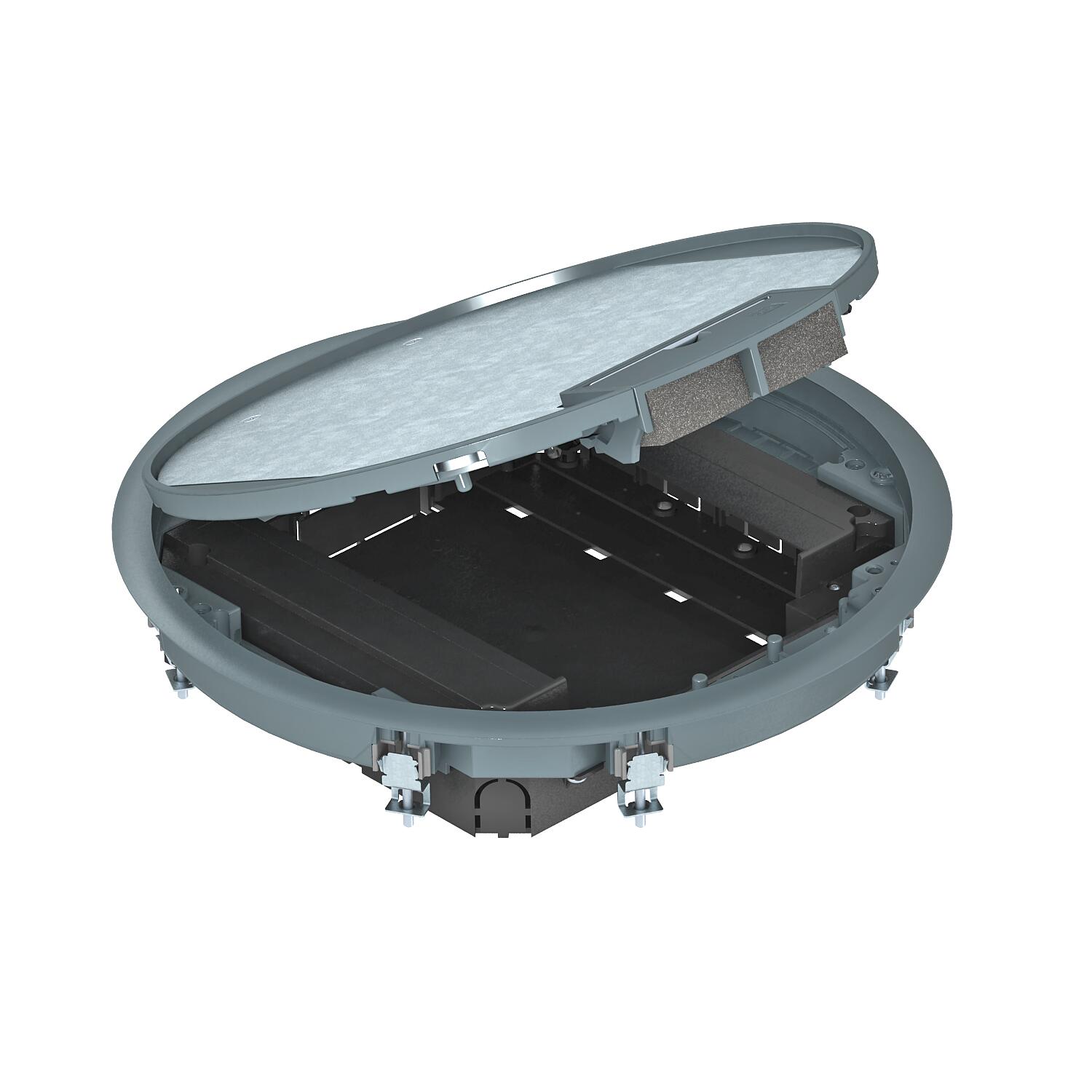

Apparatinsats rund för underlagsgolvhöjd 55 mm
Art.nr. 7405047 | EAN 4012195674450 | E-Nr. 1181137
- Produktbeskrivning
-
Produktbeskrivning. Med två monteringshus för vertikal montering av Modul 45-apparater och fyra dragavlastningar. För montering av Modul 45-apparater behövs två installationsramar.
.
.
-
- Teknisk data
-
Teknisk data

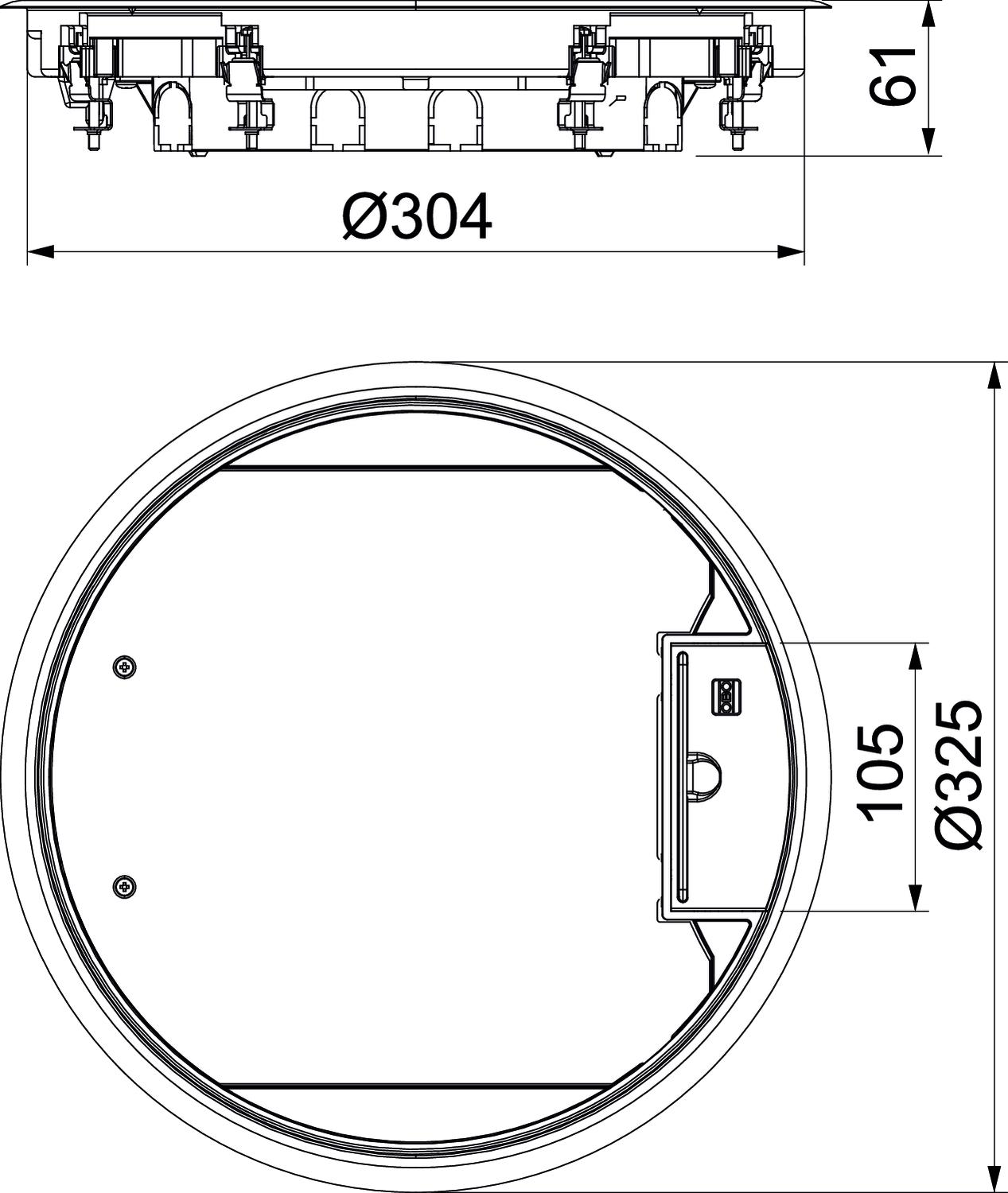

Antal inbyggningsbara enheter 8 Apparathållare för insättning av apparatinsatser nej Avsedd för dubbelgolvsmontering ja Avsedd för golvkanal ja Avsedd för hålgolvsmontering ja Avsedd för våtskötsel nej Bredd 325 mm CO2-avtryck (GWP) från vagga till grind 7,7669 kg CO2e / 1 Styck Dimension Ø325x61 Färg järngrå; RAL 7011 Golvhöjd min. 58 mm Golvunderhåll torr Höjd 61 mm Lämplig för försänkt golvkanal ja Lämplig för kanal i golvplanet, sluten ja Längd 325 mm Massagolvhöjd min. 55 mm Material Polyamid Med golvbeläggningsursparing nej Möjlighet till insättning av tätning nej Monteringsdiameter 304 Monteringsdjup 58 mm Nominell dimension för apparater R9 Öppningsmekanism Greppbygel Skyddsram för golvbeläggning ja Spännvidd D max. 28 mm Spännvidd D min. 10 mm Tjocklek på golvbeläggning 5 mm Utförande rund Utförande för tung belastning nej Utförande ledningsutlopp Vridbar kabelutgång Vertikal last, liten yta upp till 3 000 N Vertikal last, stor yta upp till 5 000 N Ytterdiameter 325 mm - Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Monteringsram för fyra 1-vägs Modul 45®-enheter
MT45V 4 1181140 7408670 5 Styck
Monteringsram för tre 1-vägs Modul 45®-enheter
MT45V 3 1181141 7408672 5 Styck
Monteringsram för kombination av 3-vägs och 1-vägs Modul 45®-enheter
MT45V 3+1 1181142 7408680 5 Styck
Monteringsram för kombination av 2-vägs och 2-vägs Modul 45®-enheter
MT45V 2+2 1181143 7408682 5 Styck
Mellanvägg för modulhållare vertikal
MT45V TW 1181146 7408693 1 Styck
Monteringsram för MT45V, konfektionerade, med jordat uttag
MT45V 3 3WS V 1181145 7408697 1 Styck
Monteringsplatta 2 x datauttag typ C för system 55
MPMT45 2C 1181152 7408705 1 Styck - Ladda ner
-
