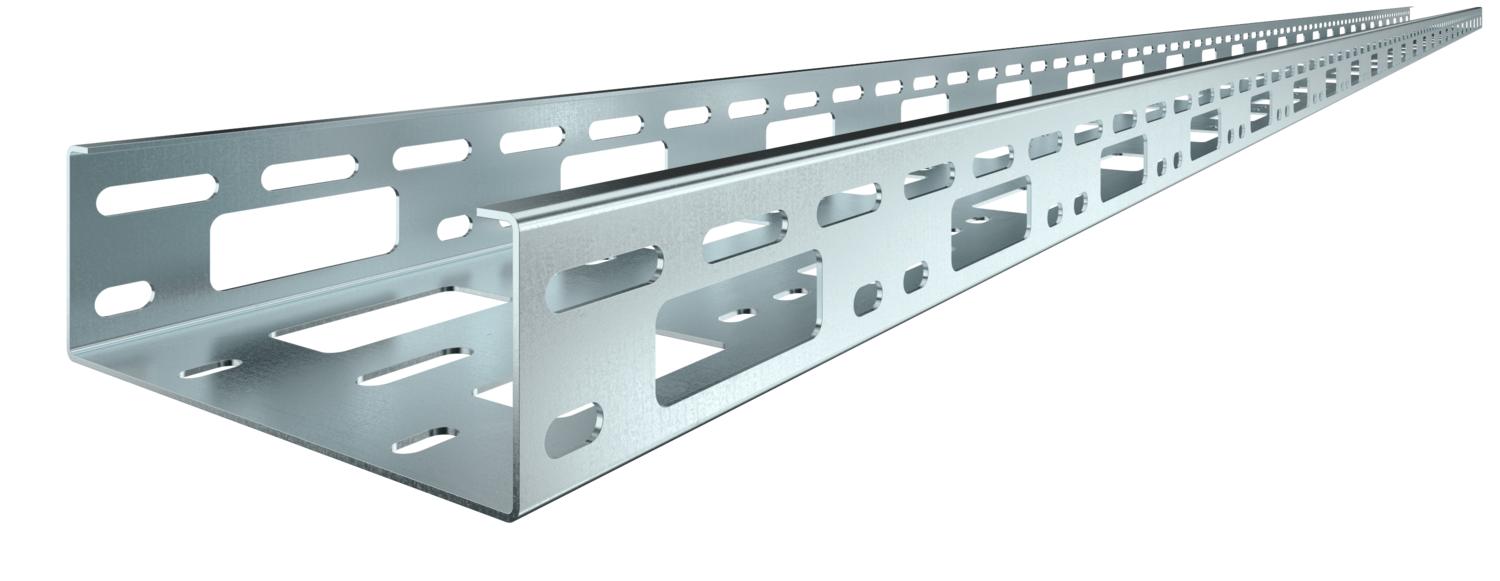

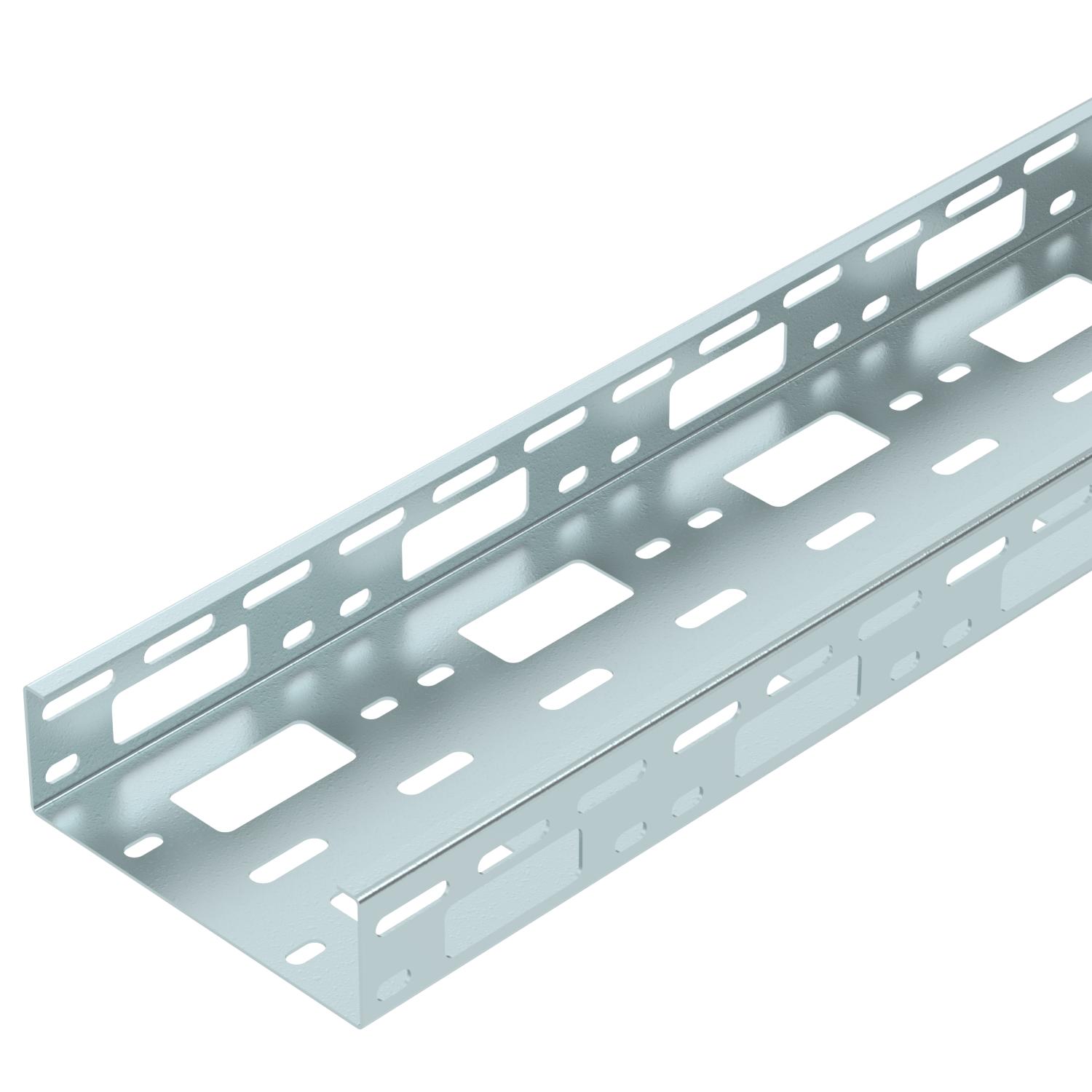

AZ-minikanal 150 FS
Art.nr. 6075320 | EAN 4012195811121 | E-Nr. 1132306
- Produktbeskrivning
-
ProduktbeskrivningAZ-minikanal med sidohöjden 50 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data

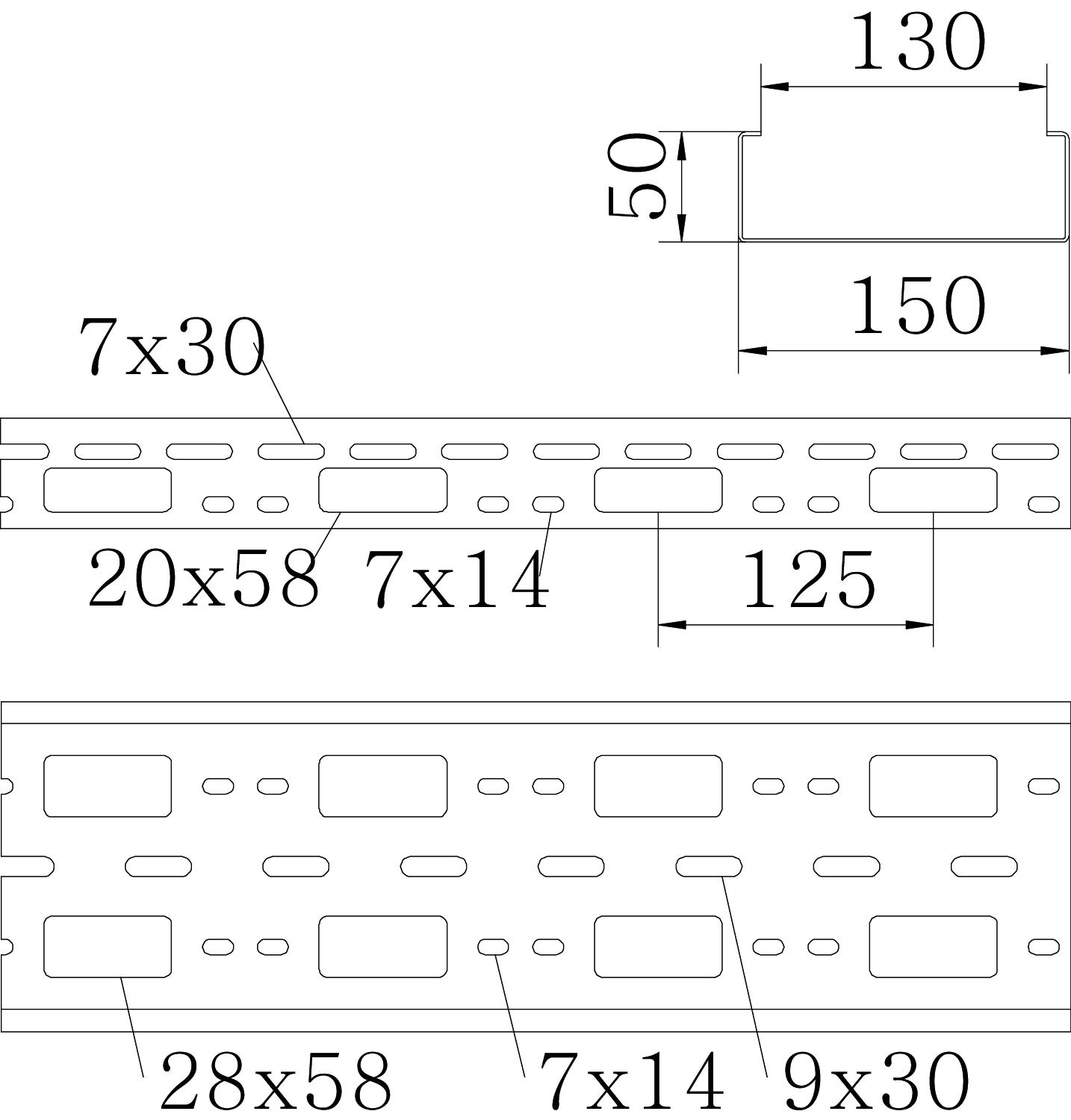

Brandsäker installation / funktionsgaranti nej Bredd 150 mm CO2-avtryck (GWP) från vagga till grind 6,9362 kg CO2e / 1 Meter Dimension 50x150x3000 Färg zink Höjd 50 mm Konsolavstånd 1,0 m 3 kN/m Konsolavstånd 1,5 m 2 kN/m Konsolavstånd 2,0 m 1,2 kN/m Konsolavstånd 2,5 m 0,8 kN/m Konsolavstånd 3,0 m 0,25 kN/m Längd 3000 mm Material Stål Mått 50x150x1,5 Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 1,5 mm Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 75 cm² Tvärsnitt 7500 mm² Utförande förbindning utan förbindning Utförande med brett spann nej Yta sendzimirförzinkad Teknisk data
Belastningsdiagram AZ-minikanal
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarv- och vinkelskarv 50 vfz
VF AZK FT 1132318 6066550 25 Styck
Kabelskyddsring 915 PE
KSR-915 PE 1132328 6066704 25 Styck
Kabelskyddsring 910 PE
KSR-910 PE 1132330 6066712 25 Styck

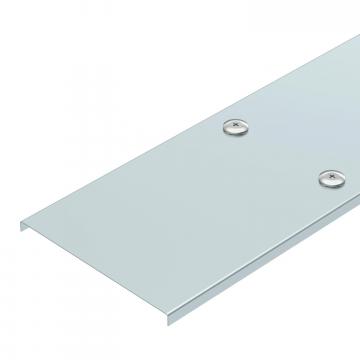

Lock med vridregel vfz (FS)
AZDMD 150 FS 1132336 6080860 3 m - Ladda ner
-
