Bärprofil för solpanelsmodulmontering 4700 |

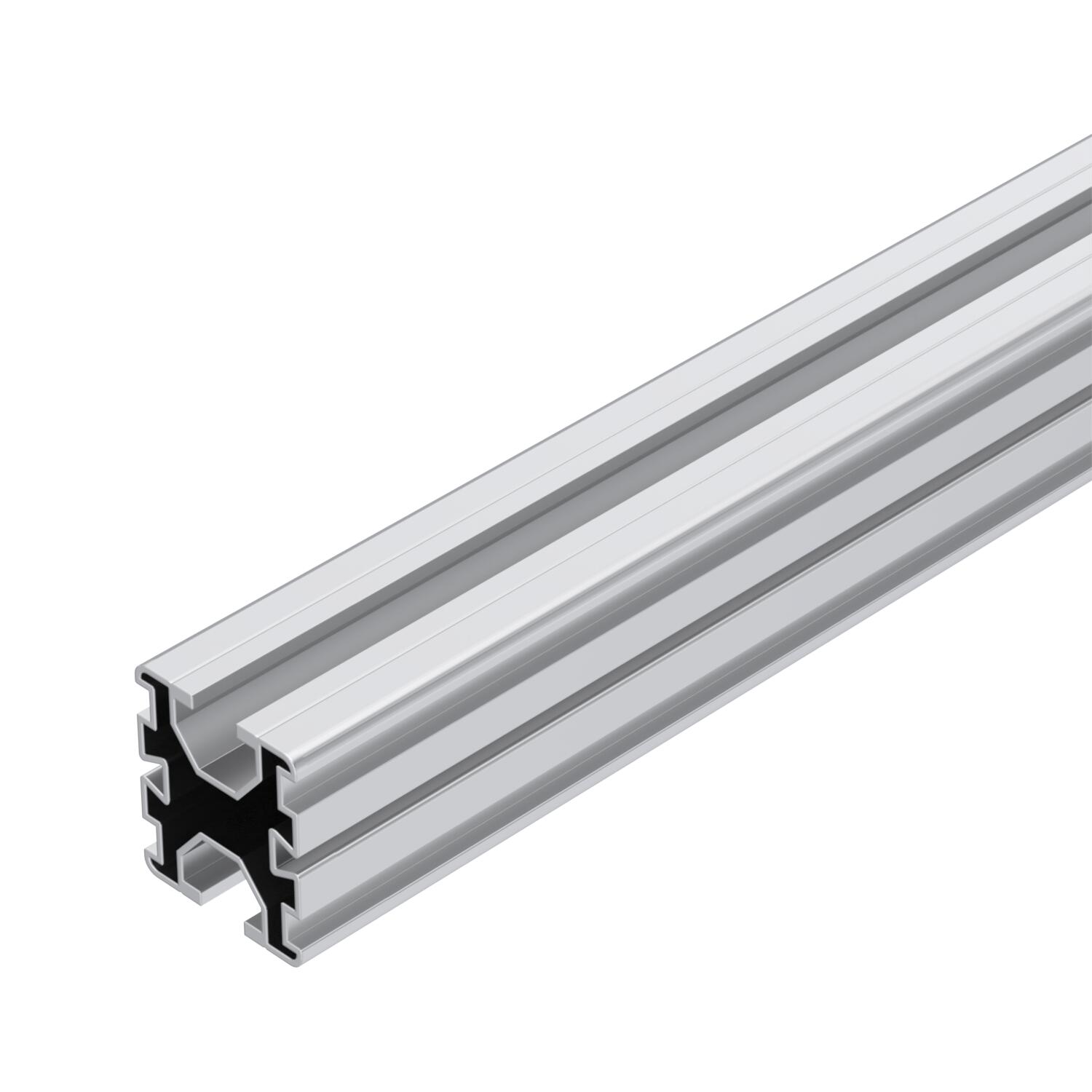

Bärprofil för solpanelsmodulmontering

Art.nr. 5900410 | EAN 4012197368623

Art.nr. / Typ

Längd

Produktbeskrivning

Produktbeskrivning

Bärprofil för montering av solpanelmoduler på platta tak och snedtak. Montering på platt tak tillsammans med universalstödfot UniBase samt korta och långa stöttor STK STL. Profilen snäpps fast i stödfoten med adapter UniBase AMP. Montering på sneda tak med takkrokar universal DHU. Profilen snäpps fast i takkrokarna. Skruvförbindelse till flera bärprofiler med längsförband LV 45 och kryssförband KV 45. Med 10 mm spår på vardera sida för fäste av glidmuttrar och universal- samt jordningsklämmor.

Teknisk data

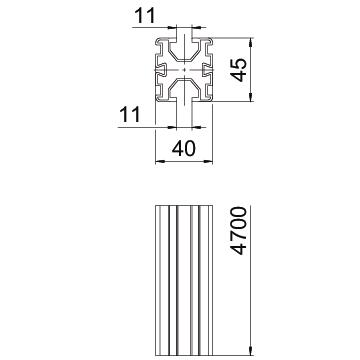

Mått

Bredd	40 mm
Dimension	40x45x4700
Färg	aluminium
Höjd	45 mm
Integrerad kabelkanal	nej
Kabelkanal valfri	nej

Längd	4700 mm
Material	Aluminium
Motståndsmoment Wx	3680 mm³
Motståndsmoment Wy	3760 mm³
Yta	obehandlad

Alla typer

Alla typer

Typ	Längd	Art.nr.	Mängd	Minsta förpackning
TP 45 2350 ALU	2350 mm	5900405	Styck	4 Styck
TP 45 4700 ALU	4700 mm	5900410	Styck	4 Styck
TP 45 4700 ALU S	4700 mm	5900412	Styck	4 Styck

Tillbehör

Systemtillbehör

Produkter	Typ	Art.nr.	Mängd	Minsta förpackning
Universalklämma för solpanelsmodulmontering	KLU A2	5901010	Styck	20 Styck
Ändkåpa för bärprofil	EK 45 G	5901722	Styck	20 Styck
Längsförband för bärprofil TP	LV 45 DD	5901210	Styck	20 Styck
Kryssförband för bärprofil TP	KV 45 DD	5901250	Styck	20 Styck
Jordningsklämma för solpanelsmonteringssystem	249 PV10 6-50V2A	5051520	Styck	8 Styck
