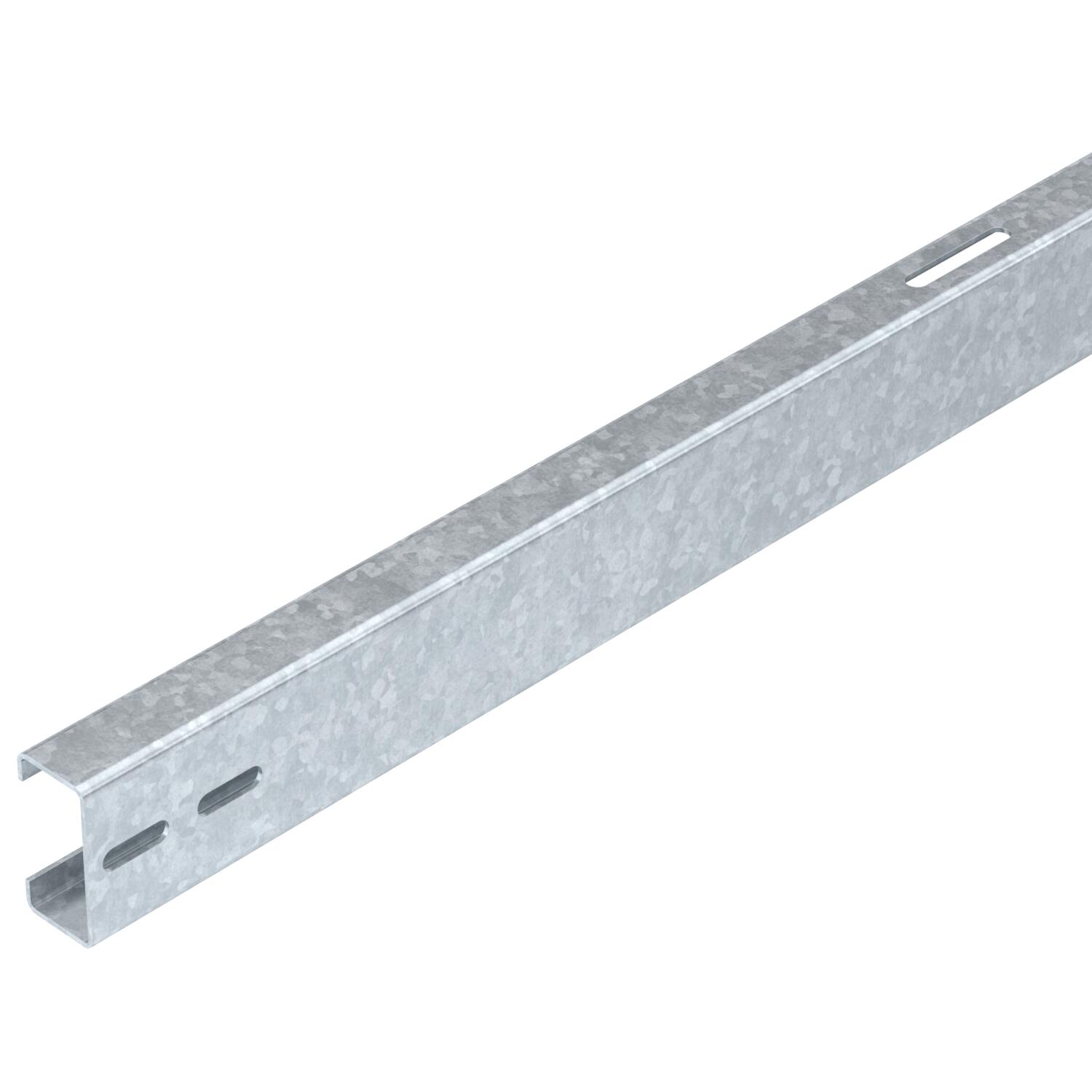

Bärprofil för solpanelsmodulmontering, på mark

Art.nr. 5900500 | EAN 4012197396862

Art.nr. / Typ

Längd

Produktbeskrivning

Produktbeskrivning

Bärprofil för montering av solpanelsmoduler på marksystem. Montering av bärprofil på förmonterade balkar med kryssförband KV FT. Montering av solpanelsmoduler i bärprofilen med änd- och/eller mellanklämmor. Förbindelse till flera bärprofiler med längsförband LV FT eller kryssförband KV FT, skruvas fast.

Teknisk data

Mått

Bredd	40 mm
CO₂-avtryck (GWP) från vagga till grind	38,8826 kg CO₂e / 1 Styck

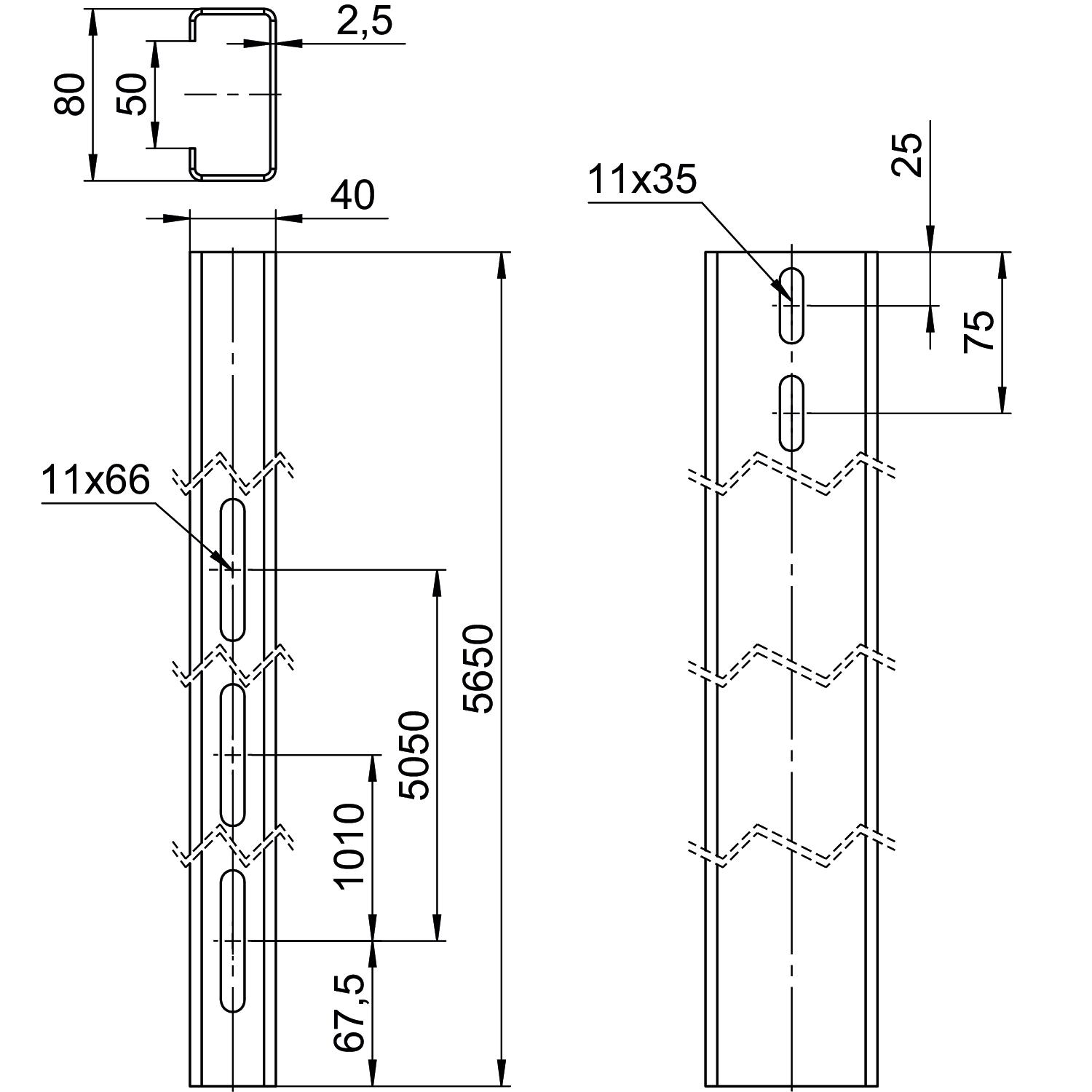

Dimension	40x80x5650
Färg	zink
Höjd	80 mm
Integrerad kabelkanal	nej
Kabelkanal valfri	nej

Längd	5650 mm
Material	Stål
Modulbredd max.	1000 mm
Modulbredd min.	990 mm
Motståndsmoment Wx	10600 mm³
Motståndsmoment Wy	5200 mm³
Yta	varmförzinkad

Alla typer

Alla typer

Typ	Längd	Art.nr.	Mängd	Minsta förpackning
TP 1000 FT	5650 mm	5900500	Styck	1 Styck
TP 1010 FT	5705 mm	5900502	Styck	1 Styck
TP 1020 FT	5760 mm	5900504	Styck	1 Styck
TP 1030 FT	5815 mm	5900506	Styck	1 Styck
TP 1040 FT	5780 mm	5900508	Styck	1 Styck
TP 1050 FT	5925 mm	5900510	Styck	1 Styck
TP 1060 FT	5980 mm	5900512	Styck	1 Styck
TP 1100 FT	5090 mm	5900520	Styck	1 Styck
TP 1140 FT	5270 mm	5900522	Styck	1 Styck
TP 1310 FT	6035 mm	5900530	Styck	1 Styck

Tillbehör

Systemtillbehör

Produkter	Typ	Art.nr.	Mängd	Minsta förpackning
Förmontering balk för solpanelsmodulmontering på mark	VT 10S FT	5901550	Styck	1 Styck
Förmontering balk för solpanelsmodulmontering på mark	VT 10M FT	5901552	Styck	1 Styck
Förmontering balk för solpanelsmodulmontering på mark	VT 10L FT	5901554	Styck	1 Styck
Förmontering balk för solpanelsmodulmontering på mark	VT 25S FT	5901556	Styck	1 Styck
Förmontering balk för solpanelsmodulmontering på mark	VT 25M FT	5901558	Styck	1 Styck
Förmontering balk för solpanelsmodulmontering på mark	VT 25L FT	5901560	Styck	1 Styck
Förmontering balk för solpanelsmodulmontering på mark	VT 30S FT	5901562	Styck	1 Styck
Förmontering balk för solpanelsmodulmontering på mark	VT 30M FT	5901564	Styck	1 Styck
Förmontering balk för solpanelsmodulmontering på mark	VT 30L FT	5901566	Styck	1 Styck

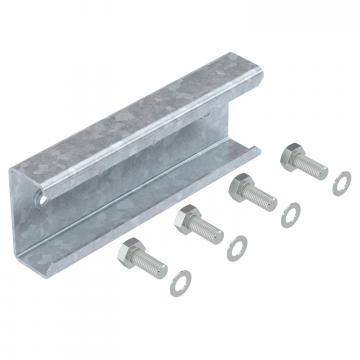

Längsförband för bärprofil, på mark	LV FT	5901215	Styck	20 Styck

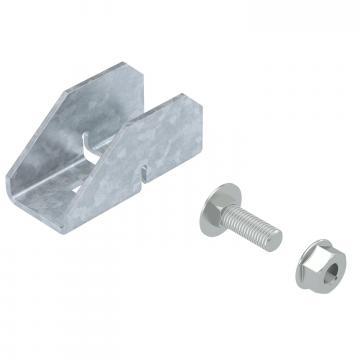

Kryssförband för bärprofil, på mark	KV FT	5901255	Styck	50 Styck

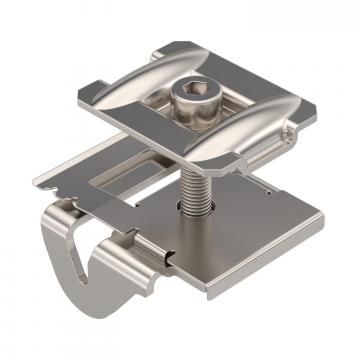

Mellanklämma för solpanelsmodulmontering, på mark	KLZ 2030 A2	5901050	Styck	50 Styck

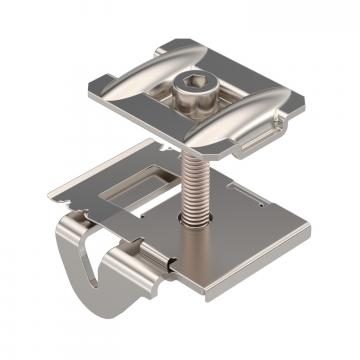

Mellanklämma för solpanelsmodulmontering, på mark	KLZ 3040 A2	5901054	Styck	50 Styck

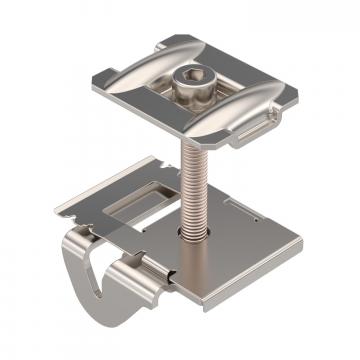

Mellanklämma för solpanelsmodulmontering, på mark	KLZ 4050 A2	5901058	Styck	50 Styck

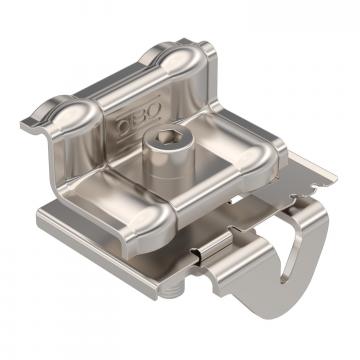

Ändklämma för solpanelsmodulmontering, på mark	KLE 20 A2	5901070	Styck	50 Styck

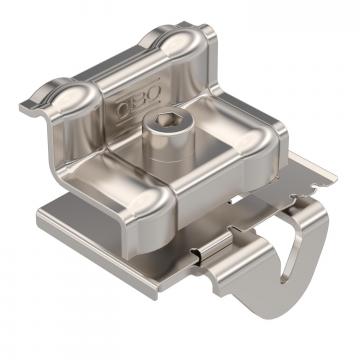

Ändklämma för solpanelsmodulmontering, på mark	KLE 25 A2	5901072	Styck	50 Styck

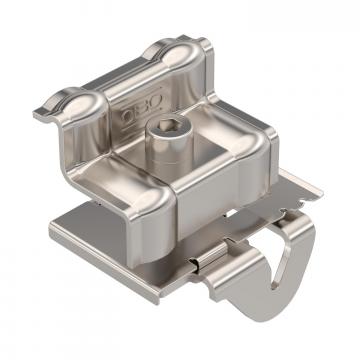

Ändklämma för solpanelsmodulmontering, på mark	KLE 30 A2	5901074	Styck	50 Styck

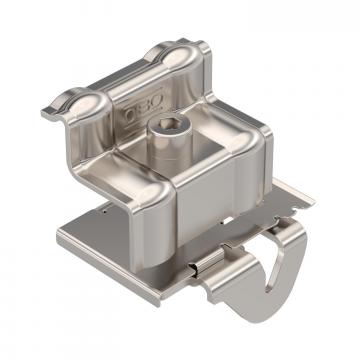

Ändklämma för solpanelsmodulmontering, på mark	KLE 35 A2	5901076	Styck	50 Styck

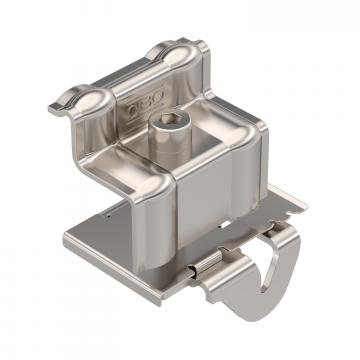

Ändklämma för solpanelsmodulmontering, på mark	KLE 40 A2	5901078	Styck	50 Styck

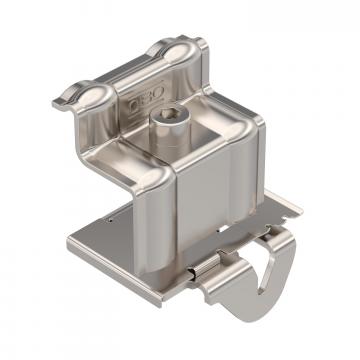

Ändklämma för solpanelsmodulmontering, på mark	KLE 45 A2	5901080	Styck	50 Styck

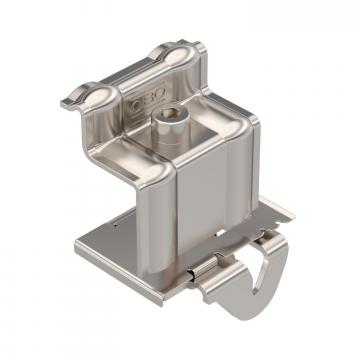

Ändklämma för solpanelsmodulmontering, på mark	KLE 50 A2	5901082	Styck	50 Styck

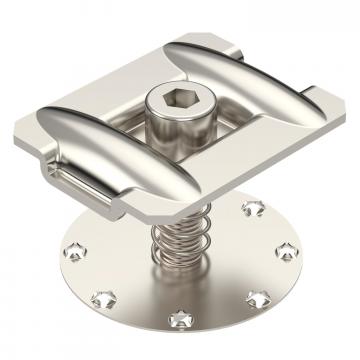

Mellanklämma med fjäder för solpanelsmodulmontering	KLZ F 25 A2	5901062	Styck	50 Styck

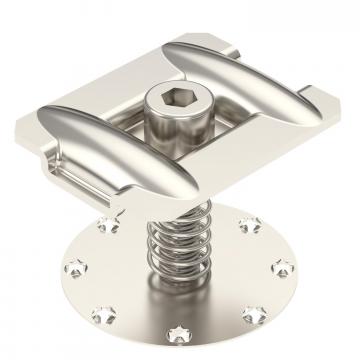

Mellanklämma med fjäder för solpanelsmodulmontering	KLZ F 30 A2	5901063	Styck	50 Styck

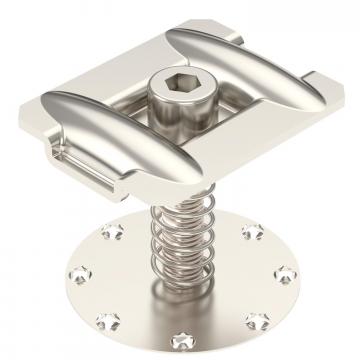

Mellanklämma med fjäder för solpanelsmodulmontering	KLZ F 35 A2	5901064	Styck	50 Styck

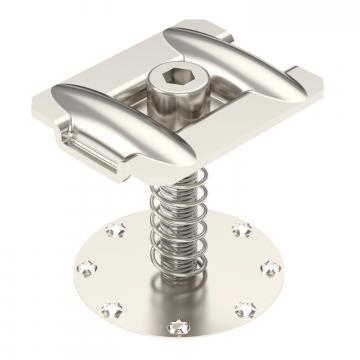

Mellanklämma med fjäder för solpanelsmodulmontering	KLZ F 40 A2	5901065	Styck	50 Styck

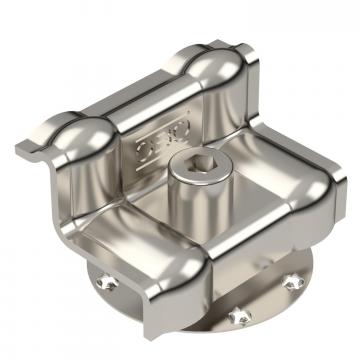

Ändklämma med fjäder för solpanelsmodulmontering	KLE F 25 A2	5901092	Styck	50 Styck

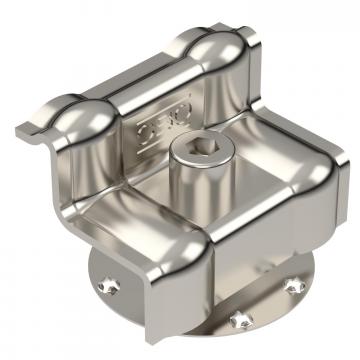

Ändklämma med fjäder för solpanelsmodulmontering	KLE F 30 A2	5901093	Styck	50 Styck

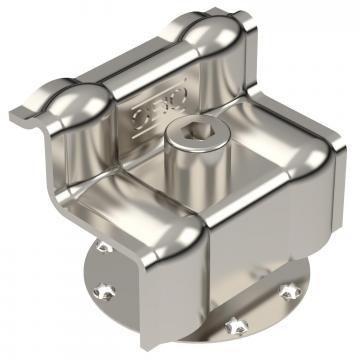

Ändklämma med fjäder för solpanelsmodulmontering	KLE F 35 A2	5901094	Styck	50 Styck

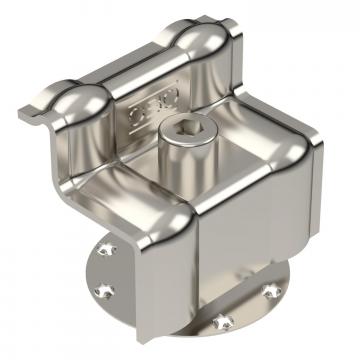

Ändklämma med fjäder för solpanelsmodulmontering	KLE F 40 A2	5901095	Styck	50 Styck
