Förmontering balk för solpanelsmodulmontering på mark 2689 | 10 | 10

Leveranstid ges vid förfrågan

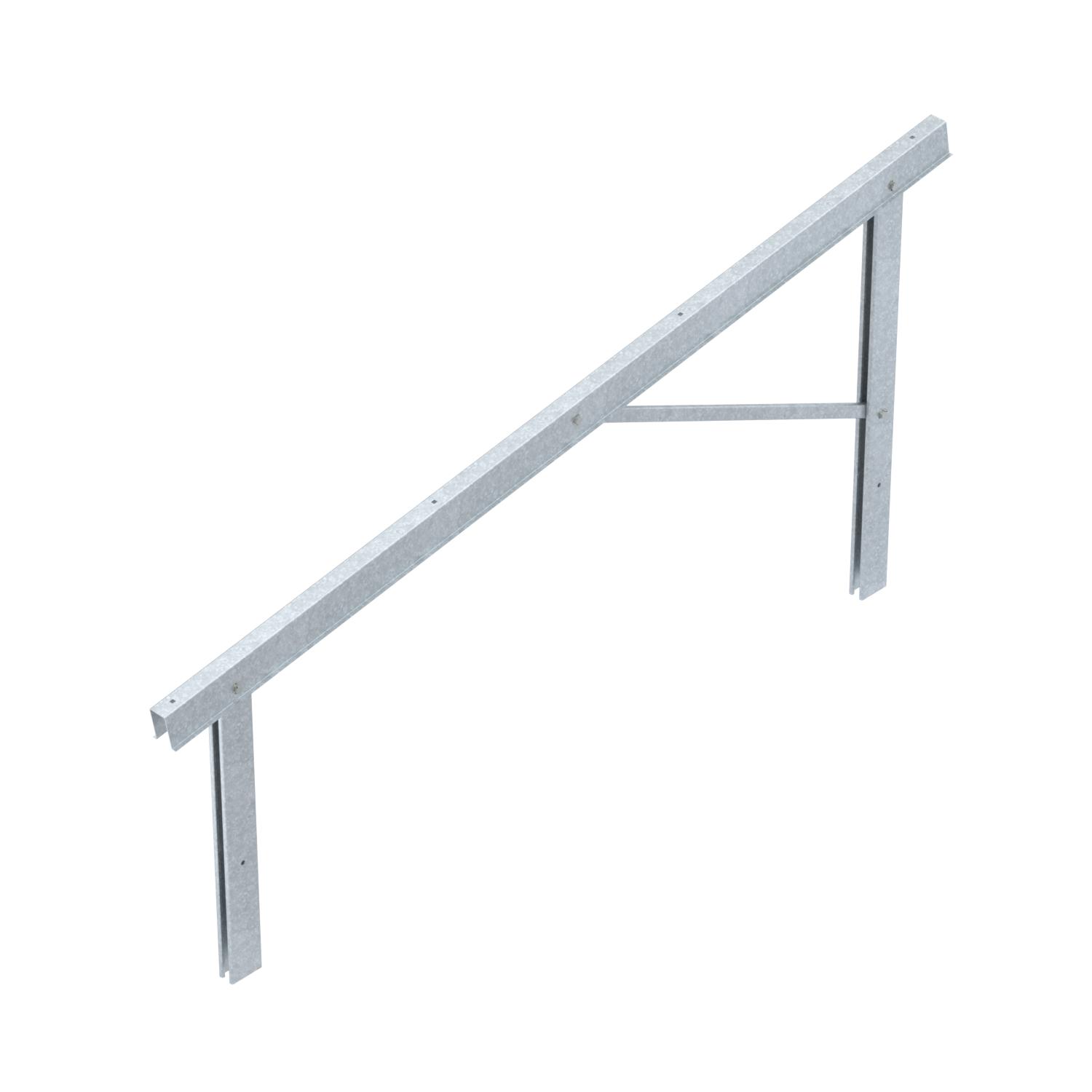

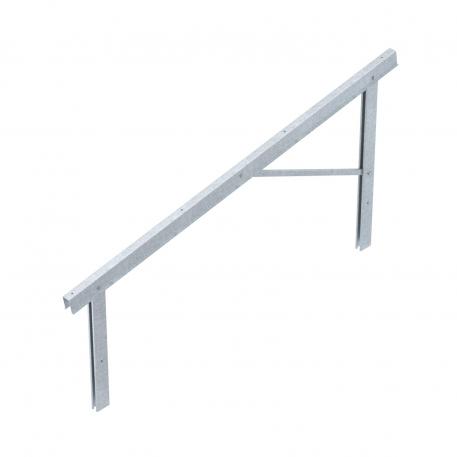

Förmontering balk för solpanelsmodulmontering på mark

Art.nr. 5901550 | EAN 4012197394561

Art.nr. / Typ

Längd

Lutning max.

Lutning min.

Produktbeskrivning

Produktbeskrivning

Förmonterad balk i fint, medelgrovt eller grovt utförande för montering av markbaserade solpanelssystem tillsammans med balkprofiler och änd-/mellanklämmor. Montering med nerslagsprofiler i mark eller med stödfötter på betongfundament.

Teknisk data

Teknisk data

Avsedd för takmaterial	övriga
Bredd	91 mm
CO2-avtryck (GWP) från vagga till grind	64,9039 kg CO₂e / 1 Styck

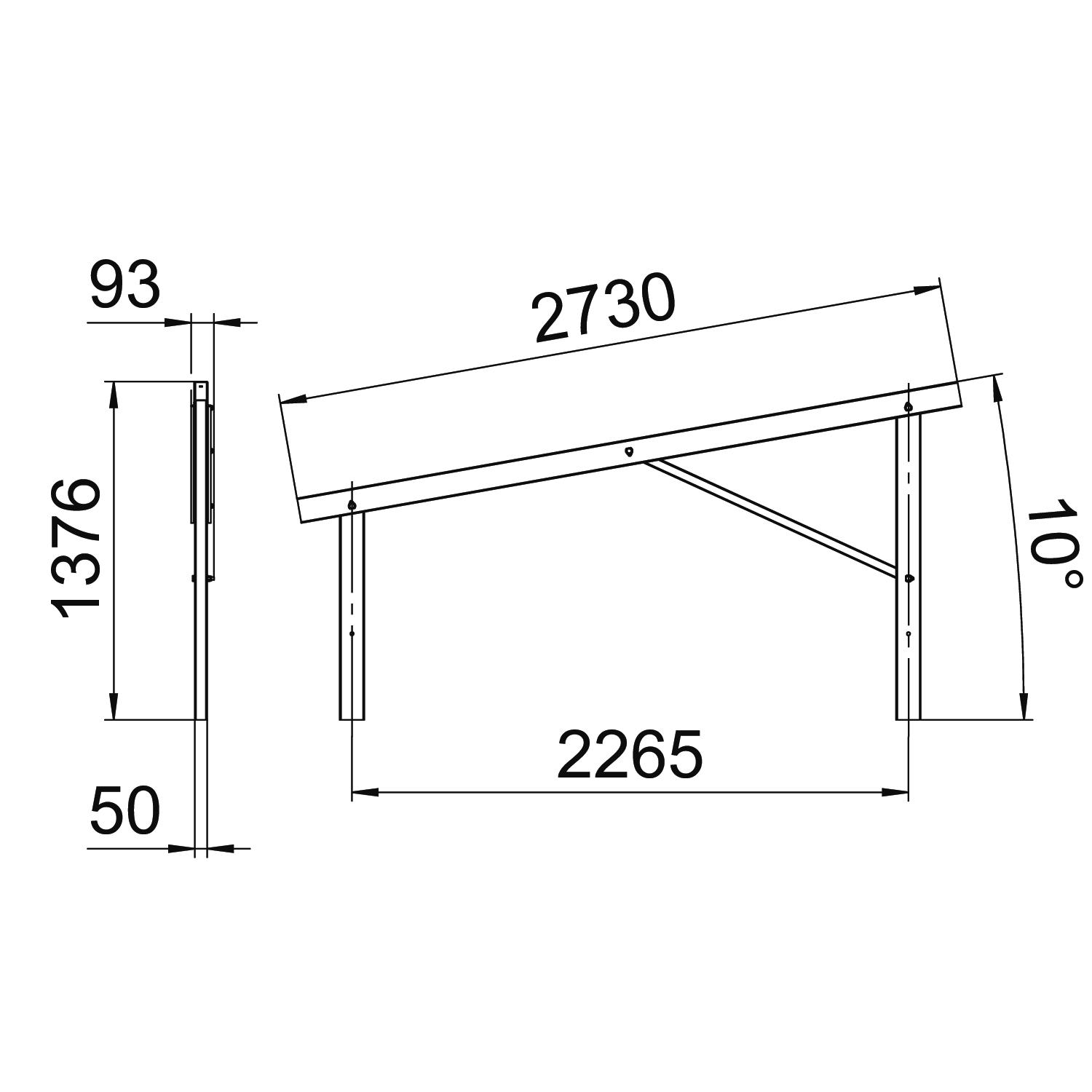

Dimension	2689x91x1376
Färg	zink
Förankring	Fristående
Höjd	1376 mm
inpassning	vertikal
inställningsbar	nej
Integrerad kabelkanal	nej
Kabelkanal valfri	ja
Längd	2689 mm
Lutning max.	10 °
Lutning min.	10 °

Material	Stål
Mått H	1,38 mm
Mått I	2,27 mm
Mått L	2,71 mm
Modulbredd max.	1310 mm
Modulbredd min.	990 mm
Module length max.	1850 mm
Module length min.	1600 mm
Modulhöjd max.	50 mm
Modulhöjd min.	20 mm
Monteringstyp solpanelsmonteringssystem	Golv
Takgenomföring krävs	nej
Vinkel α	10
Yta	varmförzinkad

Alla typer

Alla typer

Typ	Längd	Lutning max.	Lutning min.	Art.nr.	Mängd	Minsta förpackning
VT 10S FT	2689 mm	10 °	10 °	5901550	Styck	1 Styck
VT 10M FT	3110 mm	10 °	10 °	5901552	Styck	1 Styck
VT 10L FT	3489 mm	10 °	10 °	5901554	Styck	1 Styck
VT 25S FT	2517 mm	25 °	25 °	5901556	Styck	1 Styck
VT 25M FT	2898 mm	25 °	25 °	5901558	Styck	1 Styck
VT 25L FT	3236 mm	25 °	25 °	5901560	Styck	1 Styck
VT 30S FT	2732 mm	30 °	30 °	5901562	Styck	1 Styck
VT 30M FT	2779 mm	30 °	30 °	5901564	Styck	1 Styck
VT 30L FT	3104 mm	30 °	30 °	5901566	Styck	1 Styck

Tillbehör

Systemtillbehör

Produkter	Typ	Art.nr.	Mängd	Minsta förpackning

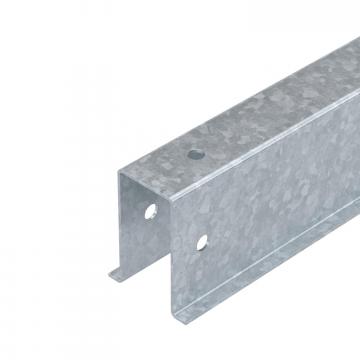

Ramprofil för mark	RP 1800 FT	5900106	Styck	1 Styck
Ramprofil för mark	RP 2300 FT	5900110	Styck	1 Styck

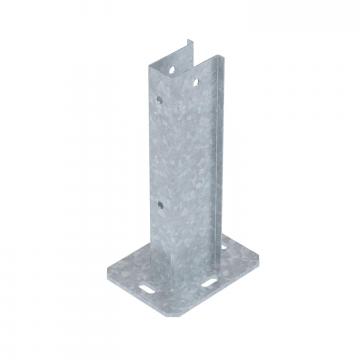

Stödfot för mark	SF 400 FT	5900900	Styck	1 Styck

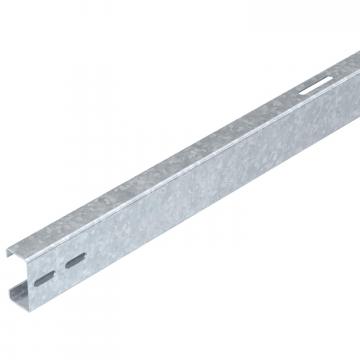

Bärprofil för solpanelsmodulmontering, på mark	TP 1000 FT	5900500	Styck	1 Styck
Bärprofil för solpanelsmodulmontering, på mark	TP 1010 FT	5900502	Styck	1 Styck
Bärprofil för solpanelsmodulmontering, på mark	TP 1020 FT	5900504	Styck	1 Styck
Bärprofil för solpanelsmodulmontering, på mark	TP 1030 FT	5900506	Styck	1 Styck
Bärprofil för solpanelsmodulmontering, på mark	TP 1040 FT	5900508	Styck	1 Styck
Bärprofil för solpanelsmodulmontering, på mark	TP 1050 FT	5900510	Styck	1 Styck
Bärprofil för solpanelsmodulmontering, på mark	TP 1060 FT	5900512	Styck	1 Styck
Bärprofil för solpanelsmodulmontering, på mark	TP 1100 FT	5900520	Styck	1 Styck
Bärprofil för solpanelsmodulmontering, på mark	TP 1140 FT	5900522	Styck	1 Styck
Bärprofil för solpanelsmodulmontering, på mark	TP 1310 FT	5900530	Styck	1 Styck
Hålband för PV-utomhussystem	LB FT	5901950	Styck	10 Styck

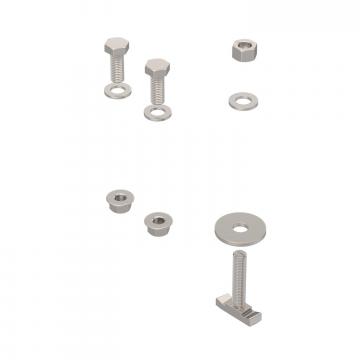

Skruvsats för hålband	SVLB	5901960	Styck	1 Styck
