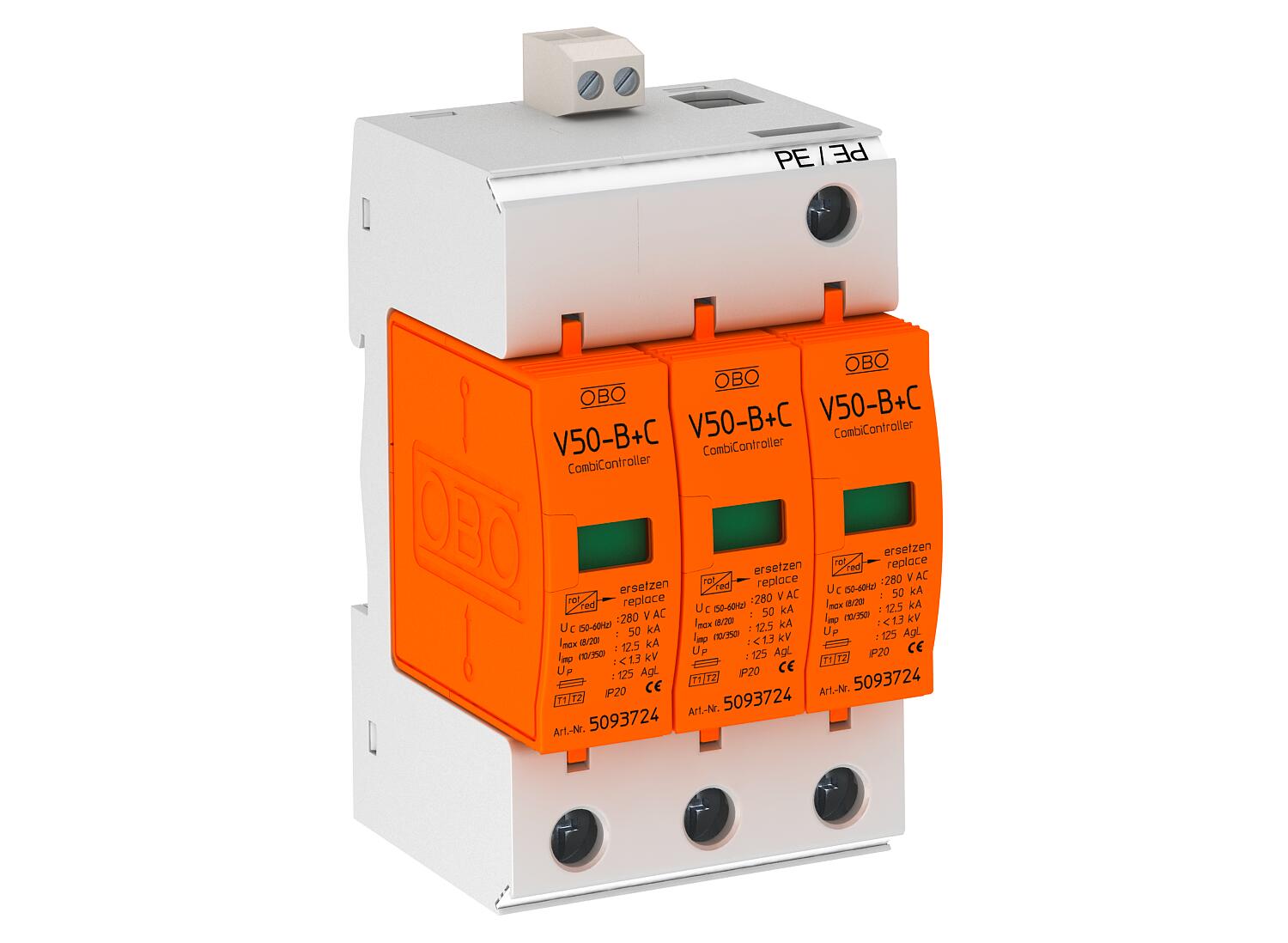

Blixt- och överspänningsskydd 3-polig med fjärrsignalering

Art.nr. / Typ	5093643 / V50-B+C 3+FS280

Polutförande	3

Max. kontinuerlig spänning AC	280 V

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

Kombiavledare, åsk- och överspänningsavledare typ 1+2 enligt DIN EN 61643-11.

-
* Komplett = över- och underdel

Teknisk data

Avledningsstötström (8/20 µs) [totalt]	90 kA
Blixtstötström (10/350 µs)	12,5 kA
Blixtstötström (10/350) [totalt]	37,5 kA
CO2-avtryck (GWP) från vagga till grind	1,3551 kg CO2e / 1 Styck
Dimension	280V
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	ja
Integrerad försäkring	nej
Kapslingsklasser	IP20
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	25 mm²
LPZ	0→2
Märkspänning AC (50/60 Hz)	230 V
Max avledningsstötström (8/20 µs)	50 kA
Max. försäkring på nätsidan	125
Max. kontinuerlig spänning AC	280 V
Maximal driftspänning (N-PE)	255 V
Maximal försäkring	125 A
Monteringstyp	DIN-skena 35 mm
Nättyp	TN-C

Nätverkskonfiguration DC	nej
Nätverkskonfiguration IT	nej
Nätverkskonfiguration övriga	nej
Nätverkskonfiguration TN	ja
Nätverkskonfiguration TN-C	ja
Nätverkskonfiguration TN-C-S	nej
Nätverkskonfiguration TN-S	nej
Nätverkskonfiguration TT	nej
Nominell avledningsstötström (8/20 µs)	30 kA
Nominell avledningsstötström (8/20 µs) [L-N]	30 kA
Normkrav enligt SS-EN 61643-11	Typ 1+2
Polantal	3
Polutförande	3
Reaktionstid	<25 ns
Signalering på enheten	optisk
Spänningsskyddsnivå [L-N]	≤1,3
SPD enligt SS-EN 61643-1	klass I+II
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
Utblåsande	nej
Utförande	3-polig + FS
