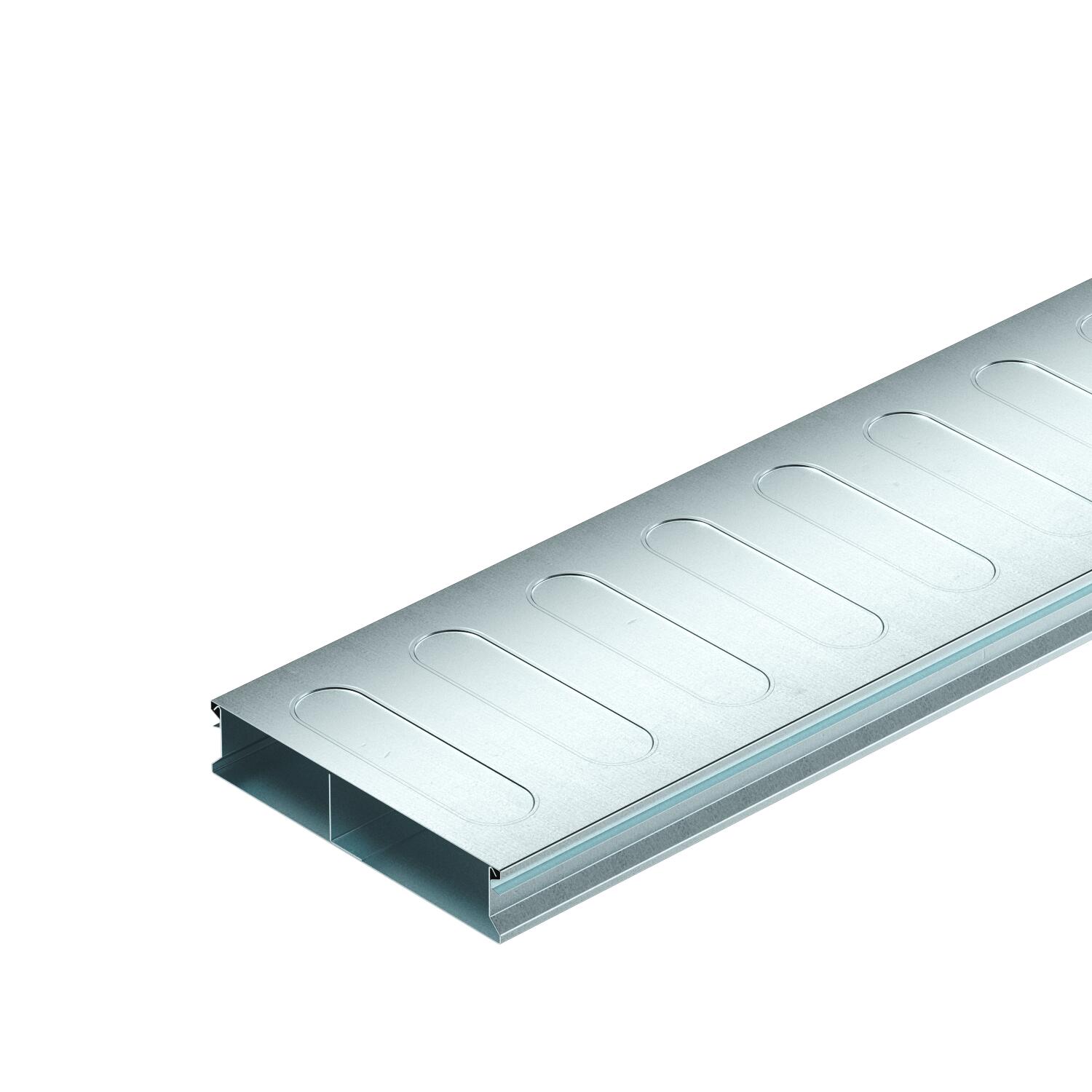

Golvkanal, 2-delad, 2-vägs, kanalhöjd 38 mm
Art.nr. 7400258 | EAN 4012197351922
- Produktbeskrivning
-
ProduktbeskrivningGolvkanal (2-delad) för dragning av kablar och ledningar i golvbelagda golvinfällda system enligt EN 50085-2-2. Avtagbart kanallock med heltäckande snäppfäste. Med mellanvägg i kanalunderdelen. Maximal bärförmåga upp till 1,5 kN.
De profilerade sidoväggarna har en snäppfunktion så att kanallocket fäster på kanalunderdelen. Förstyvningarna i kanallocket stabiliserar.
-
- Teknisk data
-
Teknisk data

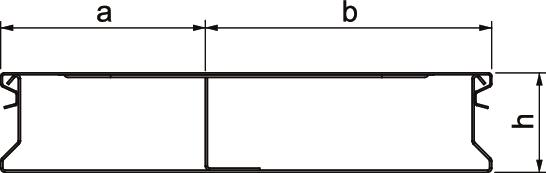

Antal fasta skiljeväggar 1 Antal ledningsdragningar 2 St. Användningsområde golvbelagt Avtagbar överdel ja Bottenplatta ja Bredd 190 mm CO2-avtryck (GWP) från vagga till grind 7,0935 kg CO2e / 1 Meter Dimension 2000x190x38 Frånkopplingsbar nej Höjd 38 mm Kanalbredd min. 190 mm Kanalhöjd min. 38 mm Längd 2000 mm Material Stål Mått a 80 mm Mått b 110 mm Mått H 38 mm Tvärsnitt 6369 mm² Tvärsnitt fack a 2639 mm² Tvärsnitt fack b 3730 mm² Vertikal last, stor yta upp till 1 500 N Yta sendzimirförzinkad - Alla typer
-
Systemtillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning

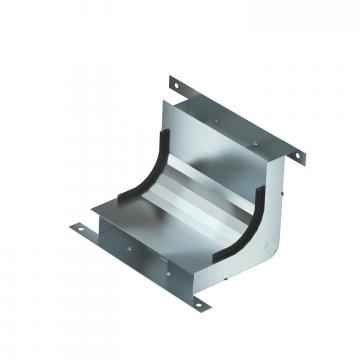

Vertikalböj, 2-plans, kanalhöjd 38 mm
KV2 19038-2 7400623 1 Styck

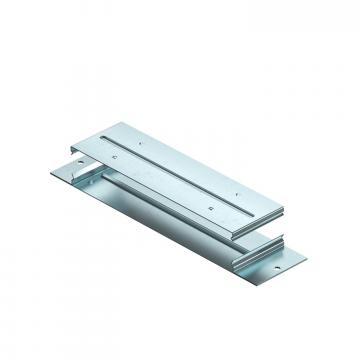

Förbindningsskarv, ledande för EÜK-2
VL 190-2 7400988 1 Styck - Ladda ner
-
