Vertikalböj, 2-plans, kanalhöjd 38 mm
Art.nr. 7400623 | EAN 4012197349448
- Produktbeskrivning
-

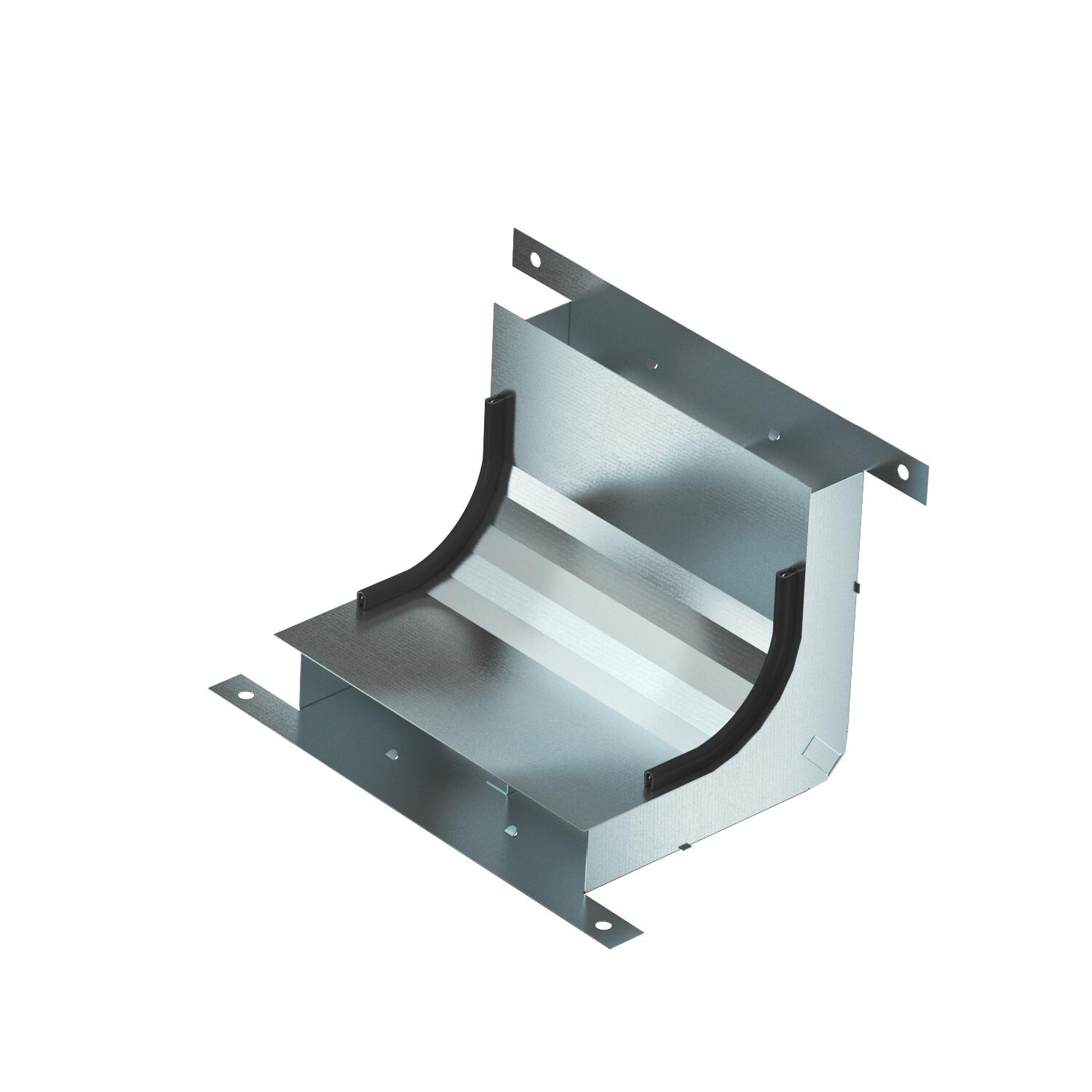

ProduktbeskrivningVertikalböj (2-delad) för vertikal riktningsändring av undergolvsbelagda infällda golvinstallationskanaler (vägganslutningar, matningar).
-
- Teknisk data
-
Teknisk data

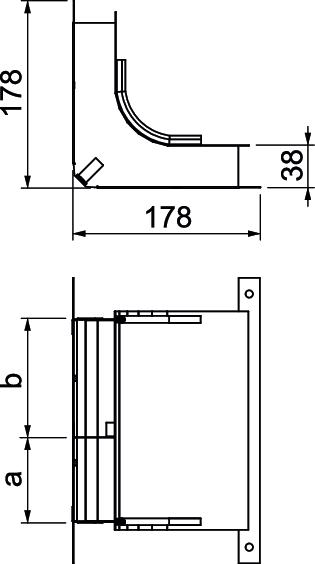

Antal fasta skiljeväggar 1 Antal ledningsdragningar 2 St. Bredd 190 mm CO2-avtryck (GWP) från vagga till grind 2,9539 kg CO2e / 1 Styck Dimension 270x177,7x177,7 Höjd 38 mm Kanalbredd min. 190 mm Kanalhöjd min. 38 mm Lämplig för försänkt golvkanal ja Lämplig för kanal i golvplanet, sluten nej Längd 178 mm Material Stål Mått a 80 mm Mått b 110 mm Mått H 38 mm Tvärsnitt fack a 2639 mm² Tvärsnitt fack b 3730 mm² Yta sendzimirförzinkad - Alla typer
