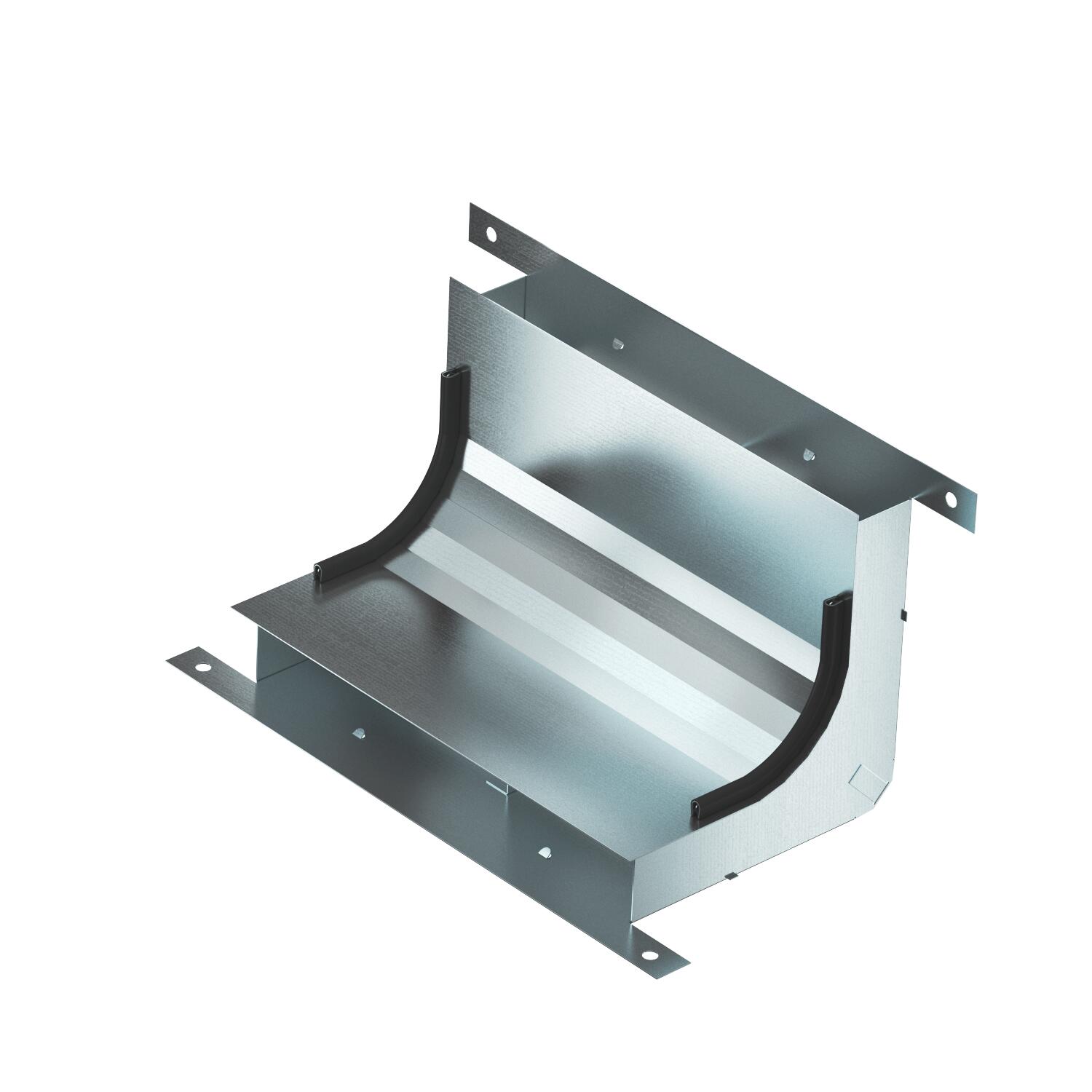

Vertikalböj, 2-plans, kanalhöjd 38 mm
Art.nr. 7400637 | EAN 4012197349530
- Produktbeskrivning
-
ProduktbeskrivningVertikalböj (2-delad) för vertikal riktningsändring av undergolvsbelagda infällda golvinstallationskanaler (vägganslutningar, matningar).
-
- Teknisk data
-
Teknisk data

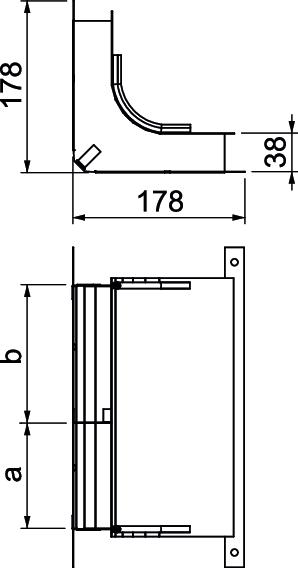

Antal fasta skiljeväggar 1 Antal ledningsdragningar 2 St. Bredd 250 mm CO2-avtryck (GWP) från vagga till grind 3,4559 kg CO2e / 1 Styck Dimension 330x177,7x177,7 Höjd 38 mm Kanalbredd min. 250 mm Kanalhöjd min. 38 mm Lämplig för försänkt golvkanal ja Lämplig för kanal i golvplanet, sluten nej Längd 178 mm Material Stål Mått a 110 mm Mått b 140 mm Mått H 38 mm Tvärsnitt fack a 3717 mm² Tvärsnitt fack b 4807 mm² Yta sendzimirförzinkad - Alla typer
- Ladda ner
-
Datablad KV2 25038-2 / 7400637 , 0.16MB , pdfEU-försäkran om överensstämmelse KV2 25038-2 / 7400637 , 0.13MB , pdfREACH försäkran om överensstämmelse KV2 25038-2 / 7400637 , 0.12MB , pdfRoHS försäkran om överensstämmelse KV2 25038-2 / 7400637 , 0.13MB , pdfMontage anvisningar In-concrete system IBK , 3.27MB , pdfMontage anvisningar Golvbelagt kanalsystem EÜK , 10.26MB , pdfMontage anvisningar EÜK screed-covered duct system generation 3 , 76.05MB , pdf
