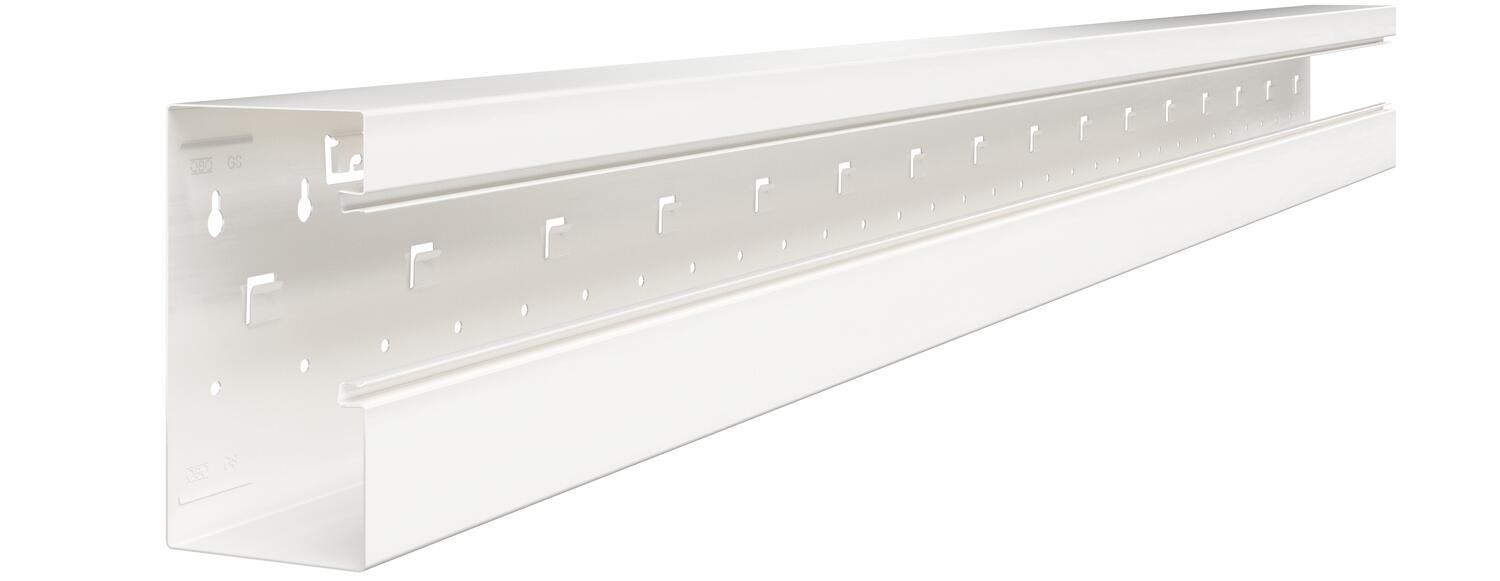

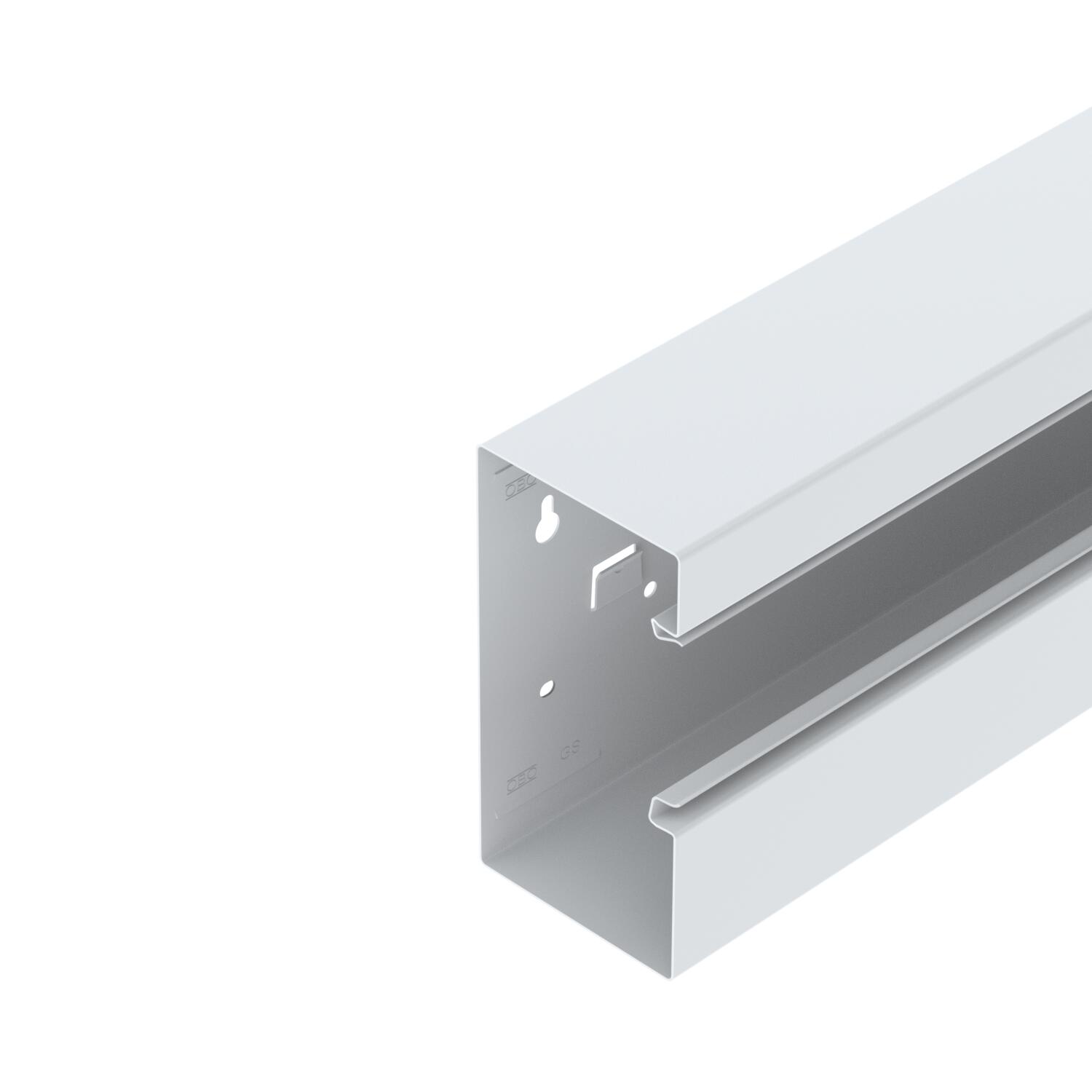

Installationskanal Rapid 80, kanalbredd 170, kanalhöjd 90, asymmetrisk 2000

Installationskanal Rapid 80, kanalbredd 170, kanalhöjd 90, asymmetrisk

Art.nr. 6277900 | EAN 4012195663317

Art.nr. / Typ	6277900 / GS-A90170RW

Längd	2000 mm

Produktbeskrivning

Produktbeskrivning

GS-installationskanal för montering på vägg eller fästkonsoler. GS installationskanal har självkontakterande låsstycken för att sätta fast en skiljevägg av stålplåt. Potentialutjämningen mellan kanalunderdelarna sker via kopplingen. Mellan överdel och underdel garanteras potentialutjämningen genom det patenterade självkontakterande kanalskyddet. Den faktiska systemöppningen är 76,5 mm. Överdelen måste beställas separat.

Kanalöverdelar och -underdelar i längder upp till 3000 mm samt andra RAL-färger kan specialbeställas. De synliga ytorna på den lackerade installationskanalen är täckta med folie.

Teknisk data

Teknisk data

Antal instickbara skiljeväggar	1
Antal överdelar	1
Antibakteriell behandling	nej
Bottenperforering	med golvhål
Bredd	170 mm
Byggform rektangulär	ja
CO2-avtryck (GWP) från vagga till grind	8,9519 kg CO2e / 1 Meter

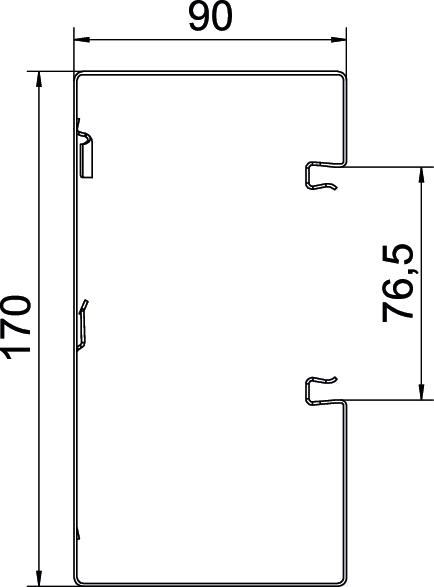

Dimension	90x170x2000
Färg	helvit; RAL 9010
Halogenfri	ja
Höjd	90 mm
Kabelklammer	nej
Kanalförbindning	nej
Kapslingsklasser	IP30

Längd	2000 mm
Material	Stål
Monteringshål i botten	ja
Monteringstyp för överdelarna	invändig
Överdel medföljer	nej
överdelsbredd	76,5 mm
skyddsfolie	ja
Skyddsklass IK-kod	IK10
symmetrisk	nej
Temperaturanvändningsområde max.	60 °C
Temperaturanvändningsområde min.	-25 °C
Tvärsnitt	13450 mm²
Utförande bakstycke (insida)	med jack

Alla typer

Alla typer

Typ	Längd	Art.nr.	Mängd	Minsta förpackning
GS-A90170RW	2000 mm	6277900	m	2 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Apparatdosa 71GD6, 1-vägs	71GD6	1175673	6288610	Styck	5 Styck
Apparatdosa 71GD7-2, 2-vägs	71GD7-2	-----	6288608	Styck	2 Styck
Dragavlastning 7ZE	7ZE	1175681	6288790	Styck	50 Styck
Kanalöverdel, stålplåt	GS-OTRW	1175682	6279850	m	2 m
Låsklammer RKV3V	RKV3V	1175683	6288700	Styck	20 Styck

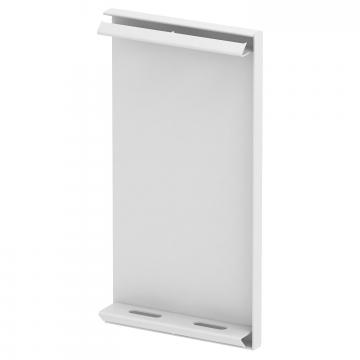

Ändstycke, för installationskanal Rapid 80 typ GS-90170	GS-E90170RW	-----	6277770	Styck	1 Styck
Ytterhörn, överdel, stålplåt	GS-OTARW	1175699	6279870	Styck	1 Styck
Flatvinkel, överdel, stålplåt	GS-OTFRW	1175708	6279860	Styck	1 Styck
Kanalklämma KL80A	KL80A	1175749	6288640	Styck	20 Styck
Skyddsledarvinkel	8AWR	1175751	6288704	Styck	10 Styck
Uttagsenhet AR45, 2-vägs	SDE-RW D0RW2	-----	6119407	Styck	1 Styck
