Isolerad uppfångare

Art.nr. 5408943 | EAN 4012195785330 | E-Nr. 0681622

Art.nr. / Typ

Längd

Produktbeskrivning

Produktbeskrivning

• För separat uppförande av åskledare
• Passar för isFang åskledarstativ typ isFang 3B-100/150
• Passar för vindlaster enligt Eurocode 1: DIN EN 1991-1-4
• För installation på byggnad med fäste isFang
• OBO isCon®-ledare kan fästas med hjälp av tillbehör
• Passar för utanpåliggande isCon® ledare
• Stativrör av aluminium
• Mittdel av glasfiberarmerad plast (GFK)
• Fångstspets av aluminium

Teknisk data

Teknisk data

Anslutning	Rundledare
Diameter	40 mm
Dimension	4000mm
Färg	ljusgrå
Högspänningståligt isolerat utförande	ja
Längd	4000 mm

Material	Glasfiberförstärkt plast

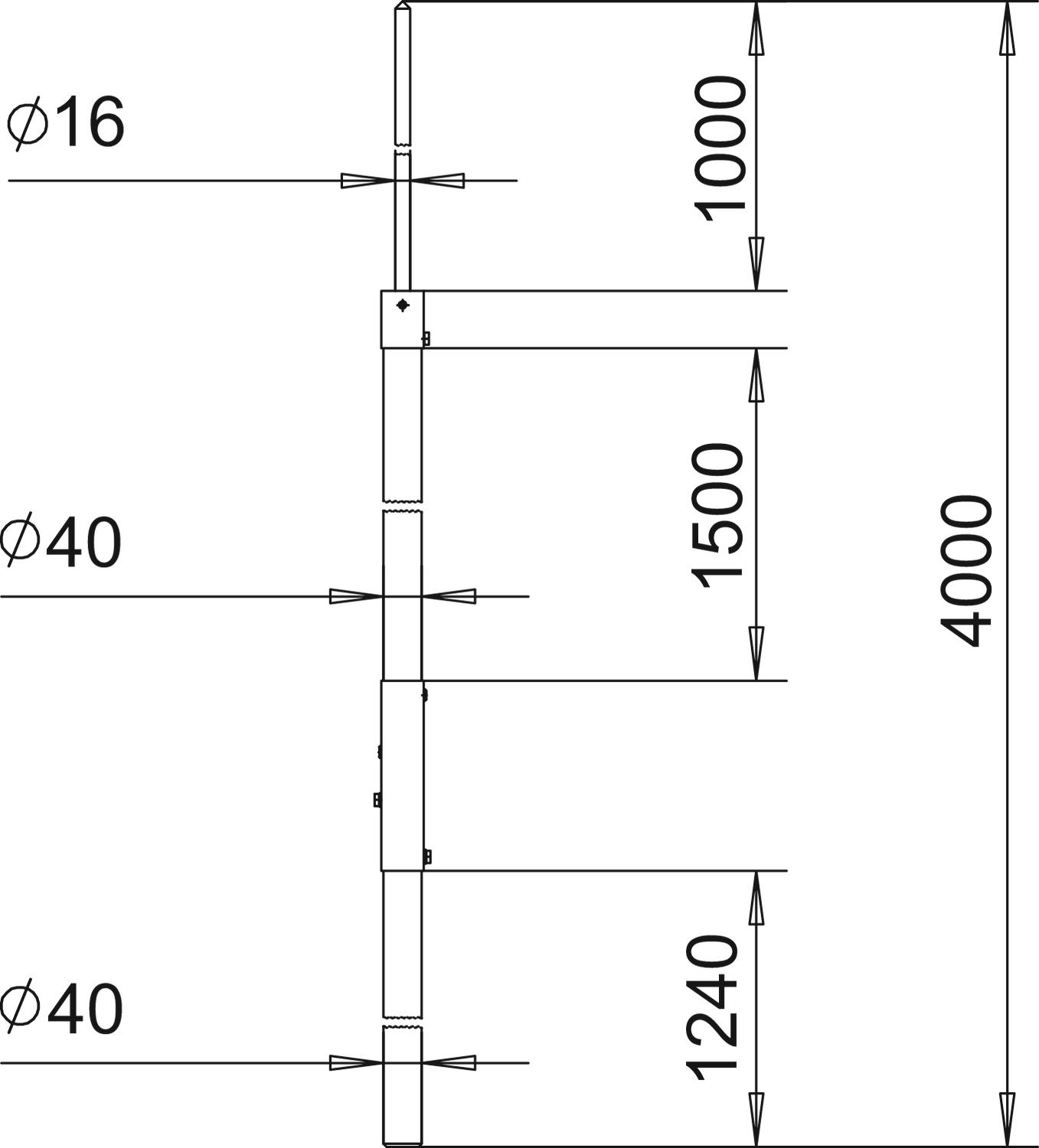

Mått A	1240 mm
Mått B	1000 mm
Mått D min.	40 mm
Mått H	1500 mm
Utförande	Uppfångare

Alla typer

Alla typer

Typ	Längd	E-Nr.	Art.nr.	Mängd	Minsta förpackning
isFang 4000	4000 mm	-----	5408942	Styck	1 Styck
isFang 4000 AL	4000 mm	0681622	5408943	Styck	1 Styck
isFang 6000	6000 mm	-----	5408946	Styck	1 Styck
isFang 6000 AL	6000 mm	0681623	5408947	Styck	1 Styck

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Betongsten för FangFix-system min. 16 kg	F-FIX-S16	0681323	5403227	Styck	1 Styck
Bas för FangFix-sten 16 kg för installation av trebensstativ isFang	F-FIX-B16 3B	-----	5403238	Styck	10 Styck
isFang-uppfångarstativ	isFang 3B-100 AL	-----	5408966	Styck	1 Styck
isFang-3B-fästbult	isFang 3B-G2	0681577	5408972	Styck	3 Styck
