Kabelränna BKRS 110 FS

Art.nr. / Typ

Längd	3000 mm

Bredd

Plåttjocklek	2 mm

Brandsäker installation / funktionsgaranti	nej

Material	Stål

Yta	sendzimirförzinkad

Produktbeskrivning

Produktbeskrivning

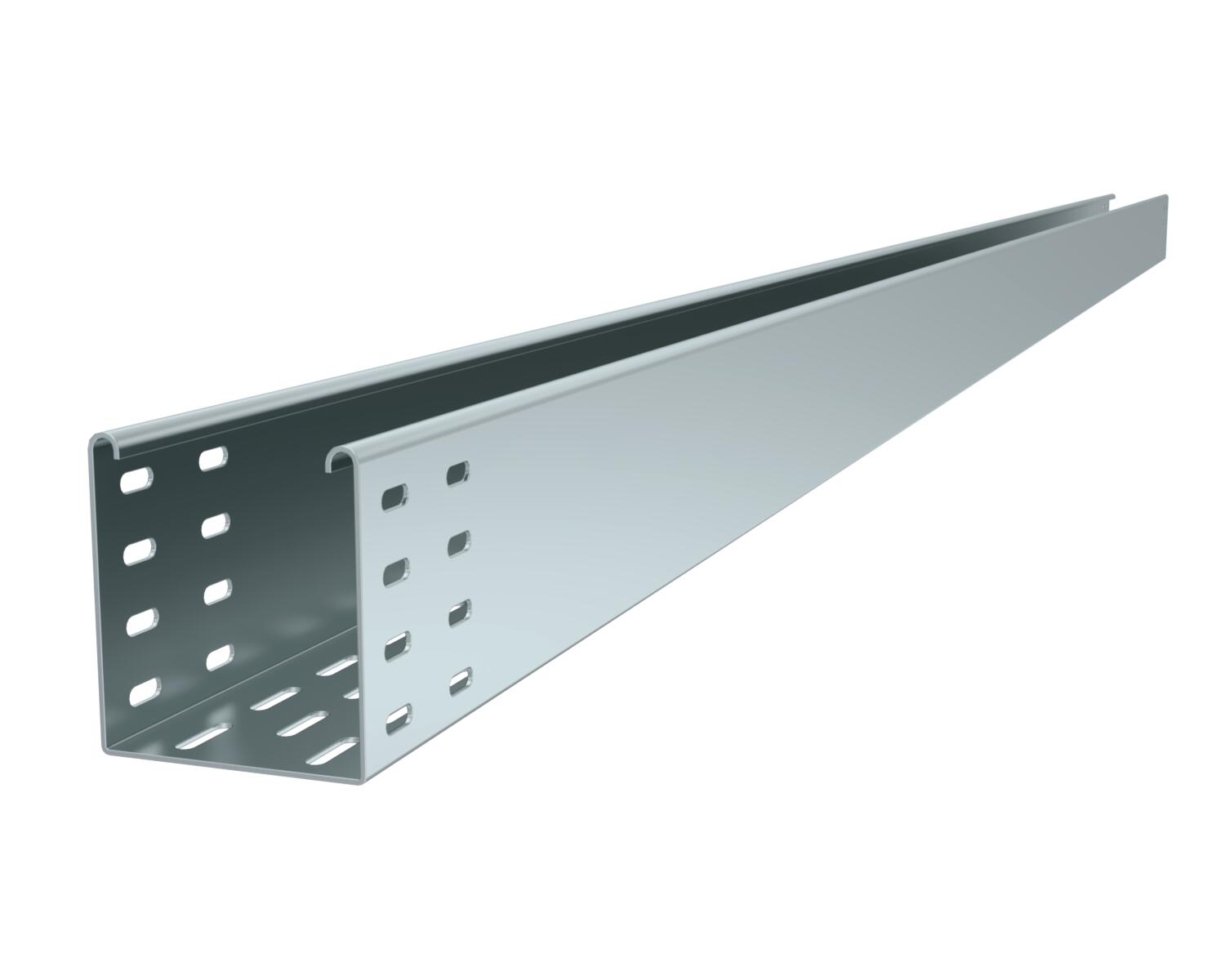

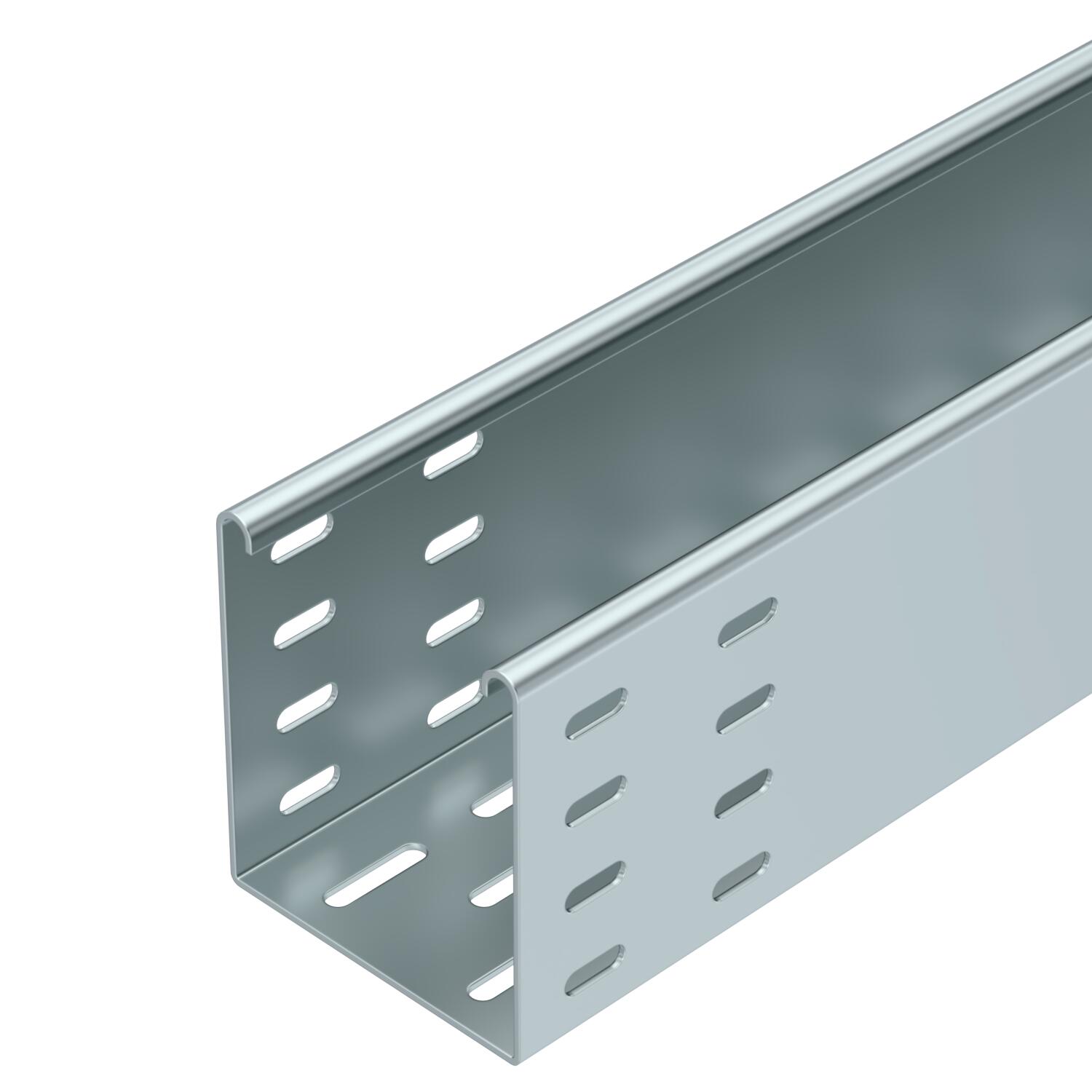

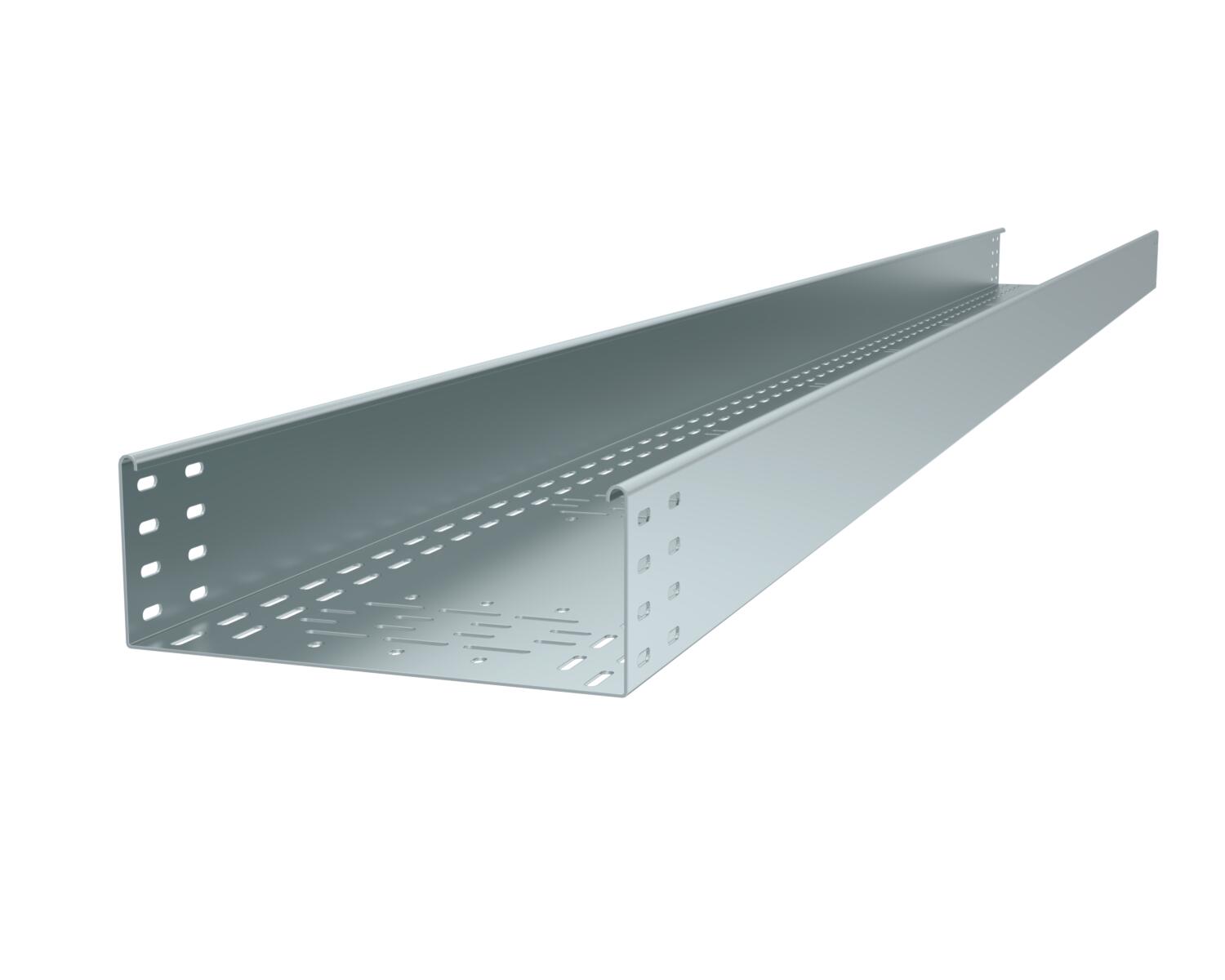

Tungt, gångbart kabelrännsystem BKRS med bottenhål, 110 mm sidhöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Kabelrännan är försedd med en förbindningsperforering på båda sidor.

Tillhörande skarvförbindningar beställs separat.

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	4 in
Bredd	100 mm
CO2-avtryck (GWP) från vagga till grind	12,0361 kg CO2e / 1 Meter

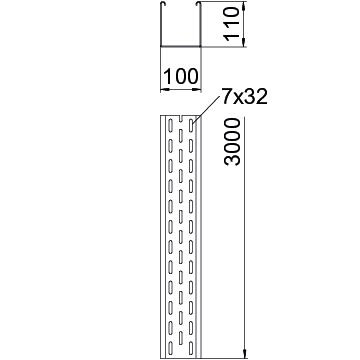

Dimension	110x100x3000
Färg	zink
Höjd	110 mm
Höjd	4 in
Konsolavstånd 1,5 m	5,07 kN/m
Konsolavstånd 2,0 m	4,75 kN/m
Konsolavstånd 2,5 m	2,73 kN/m
Konsolavstånd 3,0 m	2 kN/m
Längd	3000 mm
Längd	10 ft
Material	Stål

Mått B	100 mm
Mått H	110 mm
Mått L	3000 mm
Med överdel	nej
Monteringshål i botten	ja
NATO-hålmönster	nej
Plåttjocklek	2 mm
Plåttjocklek	0,08 in
Rostfritt stål, betat	nej
Sidohålning	nej
Tvärsnitt	96 cm²
Tvärsnitt	9600 mm²
Typ av förbindelse för kabelhållarsystem	skruvad
Utförande förbindning	utan förbindning
Utförande med brett spann	nej
Yta	sendzimirförzinkad

Alla typer

Alla typer

Typ	Längd	Bredd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
BKRS 1110 FS	3000 mm	100 mm	2 mm	nej	Stål	sendzimirförzinkad	1132399	6061981	m	3 m
BKRS 1120 FS	3000 mm	200 mm	2 mm	nej	Stål	sendzimirförzinkad	1132400	6061983	m	3 m
BKRS 1130 FS	3000 mm	300 mm	2 mm	nej	Stål	sendzimirförzinkad	1132401	6061985	m	3 m
BKRS 1140 FS	3000 mm	400 mm	2 mm	nej	Stål	sendzimirförzinkad	1132402	6061987	m	3 m
BKRS 1150 FS	3000 mm	500 mm	2 mm	nej	Stål	sendzimirförzinkad	1132403	6061989	m	3 m
BKRS 1160 FS	3000 mm	600 mm	2 mm	nej	Stål	sendzimirförzinkad	1132404	6061991	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

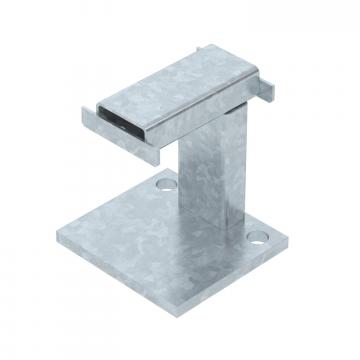

Konsol BKRS FT	STA BKRS 100 FT	1131824	6044541	Styck	1 Styck

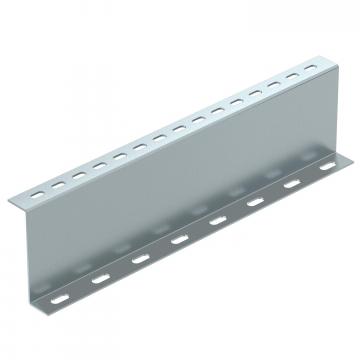

Stödprofil 100 FS	STP Z 1010 FS	-----	6044581	Styck	1 Styck

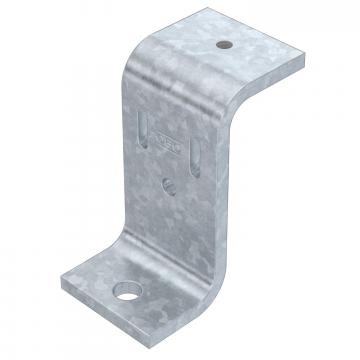

Z-stöd BKRS FT	ZST 110 BKRS FT	1131662	6044603	Styck	25 Styck

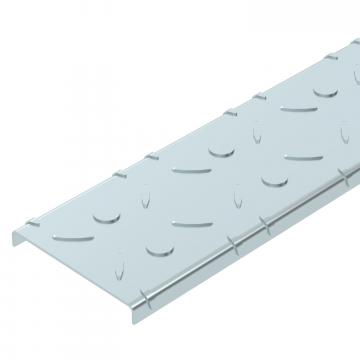

Räfflat plåtlock DBKR FS	DBKR 100 FS	1131370	6049119	m	3 m
Längd- och vinkelförbindning 110 FS	RLVL 110 FS	-----	6067131	Styck	10 Styck

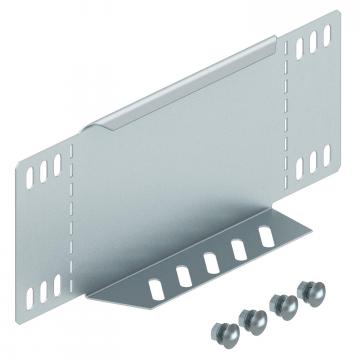

Reduceringsvinkel och ändplåt 110 FS	RWEB 110 FS	1131839	7111096	Styck	1 Styck

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Lockklämma G	DK DBKR G	1131663	6049280	Styck	30 Styck

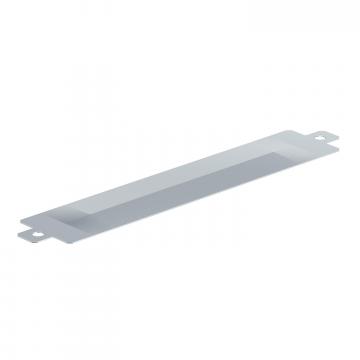

Dammskyddselement och skarvbeslag FS	SSE SSLB 100 FS	1131640	6049290	Styck	1 Styck

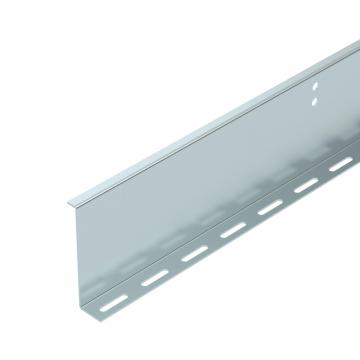

Skiljevägg, Z-form 110 FS	TSG110Z BKRS FS	1131402	6062391	m	3 m
