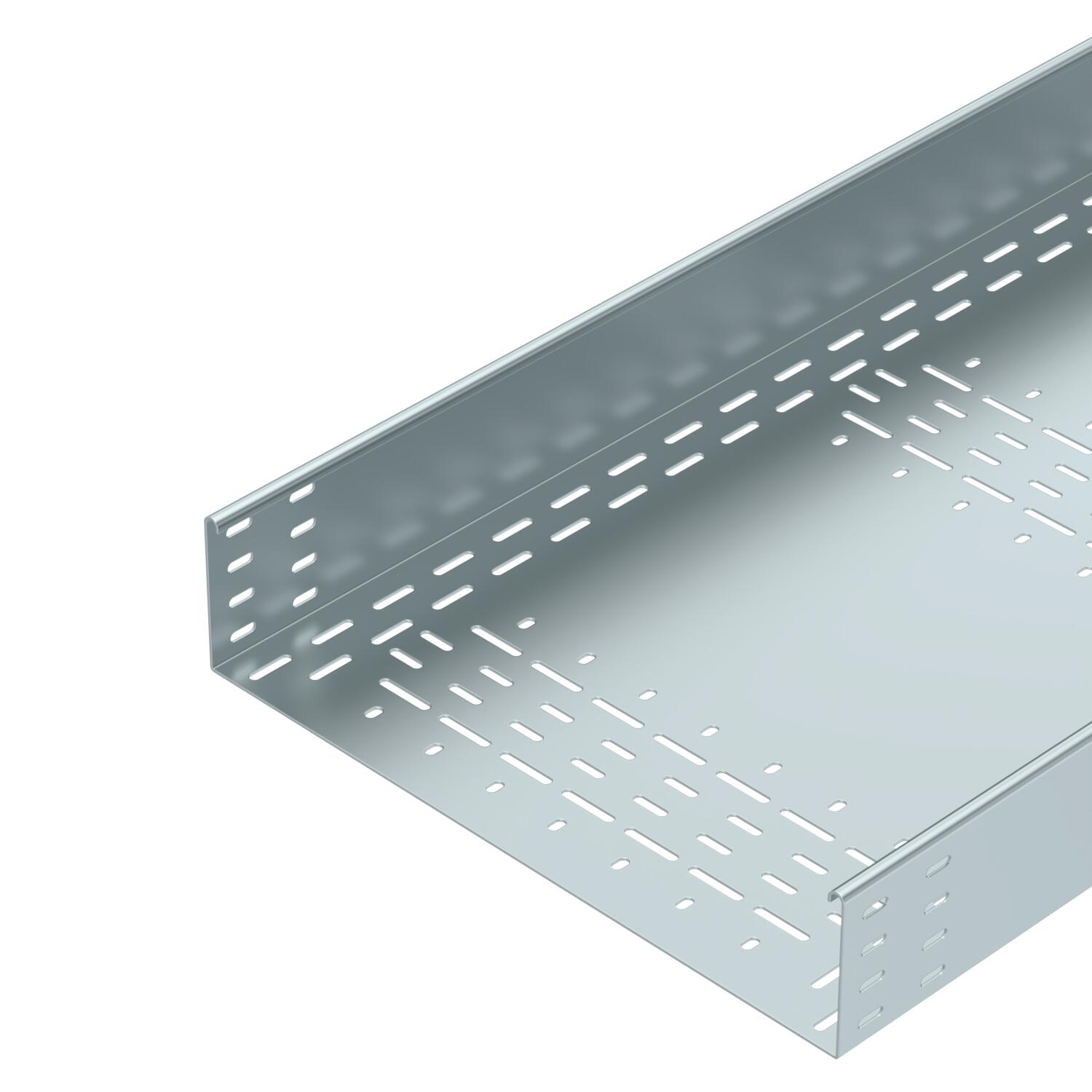

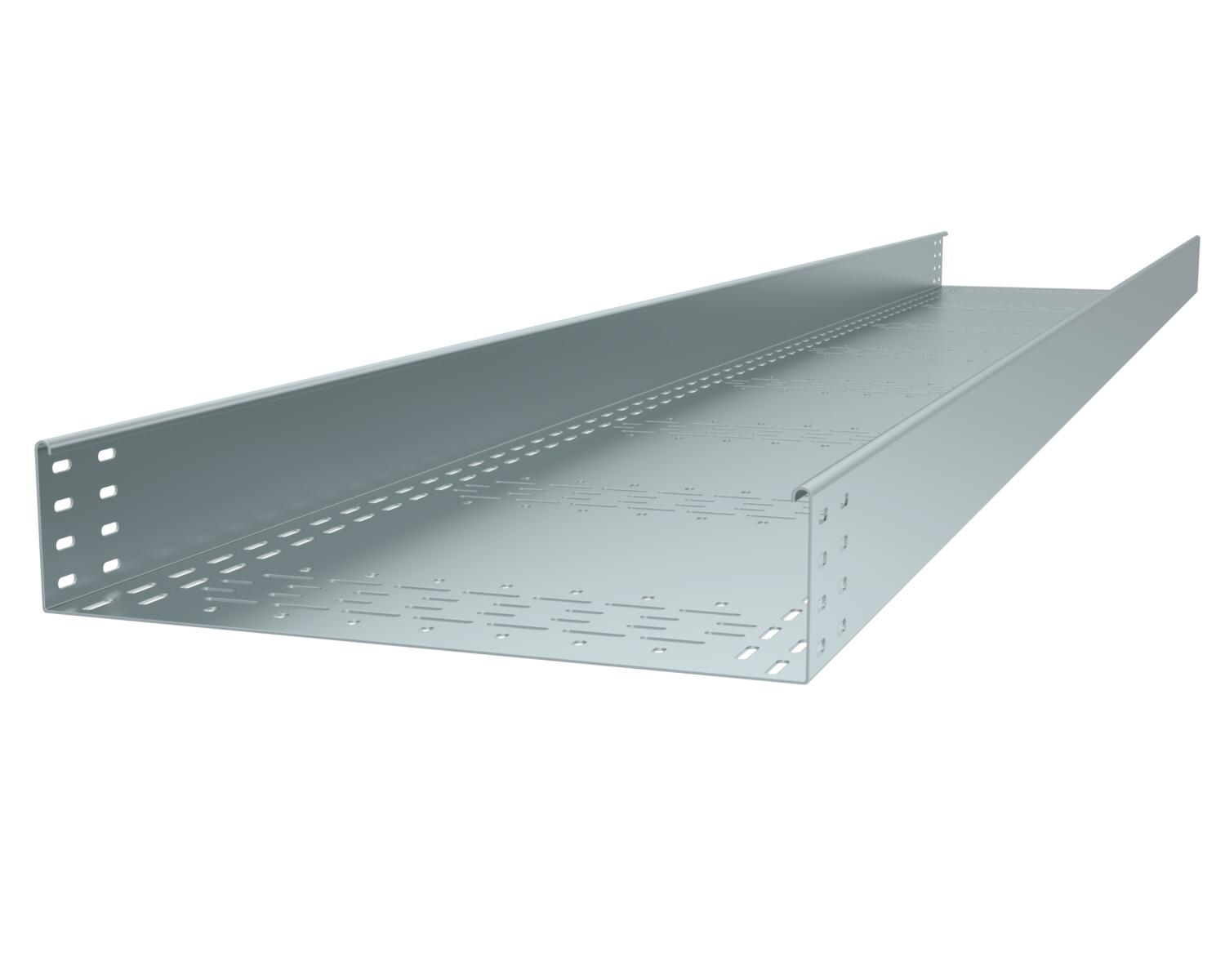

Kabelränna BKRS 110 FS

Art.nr. / Typ

Längd	3000 mm

Bredd

Plåttjocklek	2 mm

Brandsäker installation / funktionsgaranti	nej

Material	Stål

Yta	sendzimirförzinkad

Produktbeskrivning

Produktbeskrivning

Tungt, gångbart kabelrännsystem BKRS med bottenhål, 110 mm sidhöjd.

Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Kabelrännan är försedd med en förbindningsperforering på båda sidor.

Tillhörande skarvförbindningar beställs separat.

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	20 in
Bredd	500 mm
CO2-avtryck (GWP) från vagga till grind	26,1106 kg CO2e / 1 Meter
Dimension	110x500x3000
Färg	zink
Höjd	4 in
Höjd	110 mm
Konsolavstånd 1,5 m	1,67 kN/m
Konsolavstånd 2,0 m	1,46 kN/m
Konsolavstånd 2,5 m	1,2 kN/m
Konsolavstånd 3,0 m	0,92 kN/m
Längd	3000 mm
Längd	10 ft
Material	Stål

Mått B	500 mm
Mått H	110 mm
Mått L	3000 mm
Med överdel	nej
Monteringshål i botten	ja
NATO-hålmönster	nej
Plåttjocklek	2 mm
Plåttjocklek	0,08 in
Rostfritt stål, betat	nej
Sidohålning	nej
Tvärsnitt	496 cm²
Tvärsnitt	49600 mm²
Typ av förbindelse för kabelhållarsystem	skruvad
Utförande förbindning	utan förbindning
Utförande med brett spann	nej
Yta	sendzimirförzinkad

Alla typer

Alla typer

Typ	Längd	Bredd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
BKRS 1110 FS	3000 mm	100 mm	2 mm	nej	Stål	sendzimirförzinkad	1132399	6061981	m	3 m
BKRS 1120 FS	3000 mm	200 mm	2 mm	nej	Stål	sendzimirförzinkad	1132400	6061983	m	3 m
BKRS 1130 FS	3000 mm	300 mm	2 mm	nej	Stål	sendzimirförzinkad	1132401	6061985	m	3 m
BKRS 1140 FS	3000 mm	400 mm	2 mm	nej	Stål	sendzimirförzinkad	1132402	6061987	m	3 m
BKRS 1150 FS	3000 mm	500 mm	2 mm	nej	Stål	sendzimirförzinkad	1132403	6061989	m	3 m
BKRS 1160 FS	3000 mm	600 mm	2 mm	nej	Stål	sendzimirförzinkad	1132404	6061991	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Konsol BKRS FT	STA BKRS 500 FT	1131518	6044551	Styck	1 Styck
Stödprofil 100 FS	STP Z 1050 FS	1131646	6044589	Styck	1 Styck
Z-stöd BKRS FT	ZST 110 BKRS FT	1131662	6044603	Styck	25 Styck

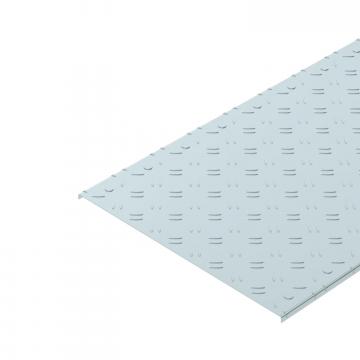

Räfflat plåtlock DBKR FS	DBKR 500 FS	1131374	6049127	m	3 m
Längd- och vinkelförbindning 110 FS	RLVL 110 FS	-----	6067131	Styck	10 Styck
Reduceringsvinkel och ändplåt 110 FS	RWEB 150 FS	1131843	7111509	Styck	1 Styck

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Lockklämma G	DK DBKR G	1131663	6049280	Styck	30 Styck
Dammskyddselement och skarvbeslag FS	SSE SSLB 500 FS	1131641	6049298	Styck	1 Styck
Skiljevägg, Z-form 110 FS	TSG110Z BKRS FS	1131402	6062391	m	3 m
