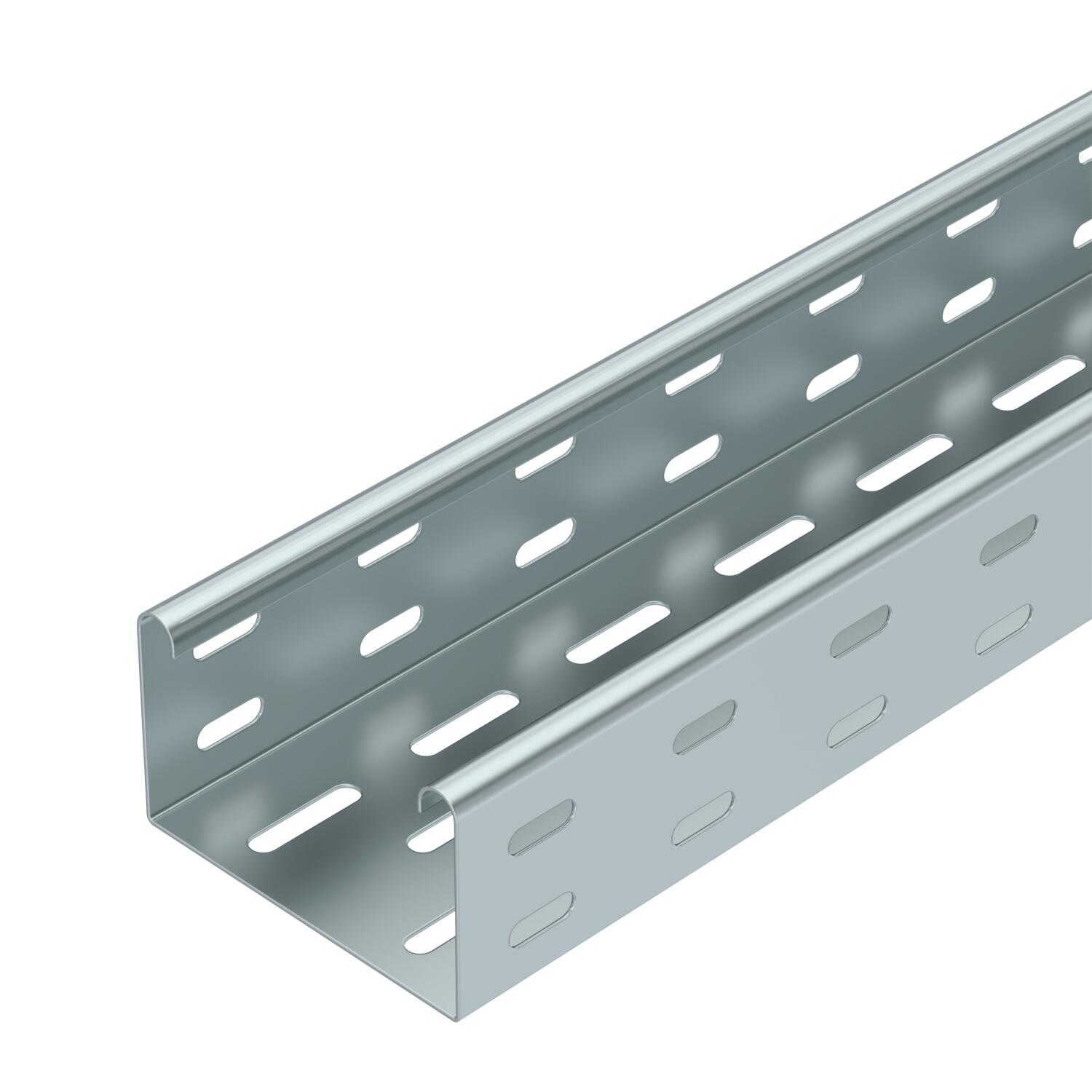

Kabelränna MKS 60 FS
Art.nr. 6055109 | EAN 4012196059652 | E-Nr. 1131827
- Produktbeskrivning
-
ProduktbeskrivningMKS 60 = medeltungt kabelrännesystem med 60 mm sidhöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data

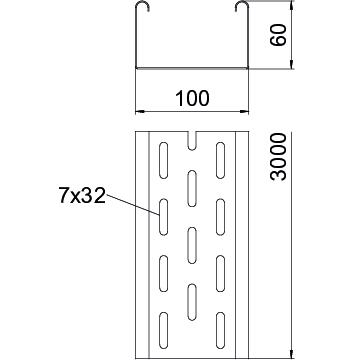

Belastningstesttyp enligt IEC 61537 typ II Brandsäker installation / funktionsgaranti nej Bredd 100 mm Bredd 4 in CO2-avtryck (GWP) från vagga till grind 4,481 kg CO2e / 1 Meter Dimension 60x100x3000 Färg zink Höjd 60 mm Höjd 2 in Konsolavstånd 1,5 m 1,5 kN/m Konsolavstånd 1,75 m 1,25 kN/m Konsolavstånd 2,0 m 1 kN/m Konsolavstånd 2,5 m 0,5 kN/m Längd 3000 mm Längd 10 ft Maß W 100 mm Material Stål Mått 60 x 100 Mått B 100 mm Med överdel nej Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 1 mm Plåttjocklek 0,04 in Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 5800 mm² Tvärsnitt 58 cm² Typ av förbindelse för kabelhållarsystem skruvad Utförande förbindning medföljande förbindning Utförande med brett spann nej Yta sendzimirförzinkad Teknisk data
Belastningsdiagram kabelränna typ MKS 60
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarv vfz (FS)
RLVK 60 FS 1132127 6067093 10 Styck
Skarvbeslag vfz (FS)
SSLB 100 FS ----- 7070205 20 Styck
45° böj 60 FS
RB 45 610 FS ----- 6036100 1 Styck
90° böj 60 FS
RB 90 610 FS ----- 6036560 1 Styck
Böj med variabel vinkel 60 FS
RB W 610 FS ----- 6037100 1 Styck
T-stycke 60 FS
RAA 610 FS ----- 6042111 1 Styck
T-stycke 60 FS
RT 610 FS ----- 6038100 1 Styck
Lock med vridregel vfz (FS)
DRL 100 FS 1132147 6052096 3 m
Mellanvägg 60 FS
TSG 60 FS 1132245 6062068 3 m
90° böj 60 FS
RB 90 610 FS ----- 6043216 1 Styck - Ladda ner
-
