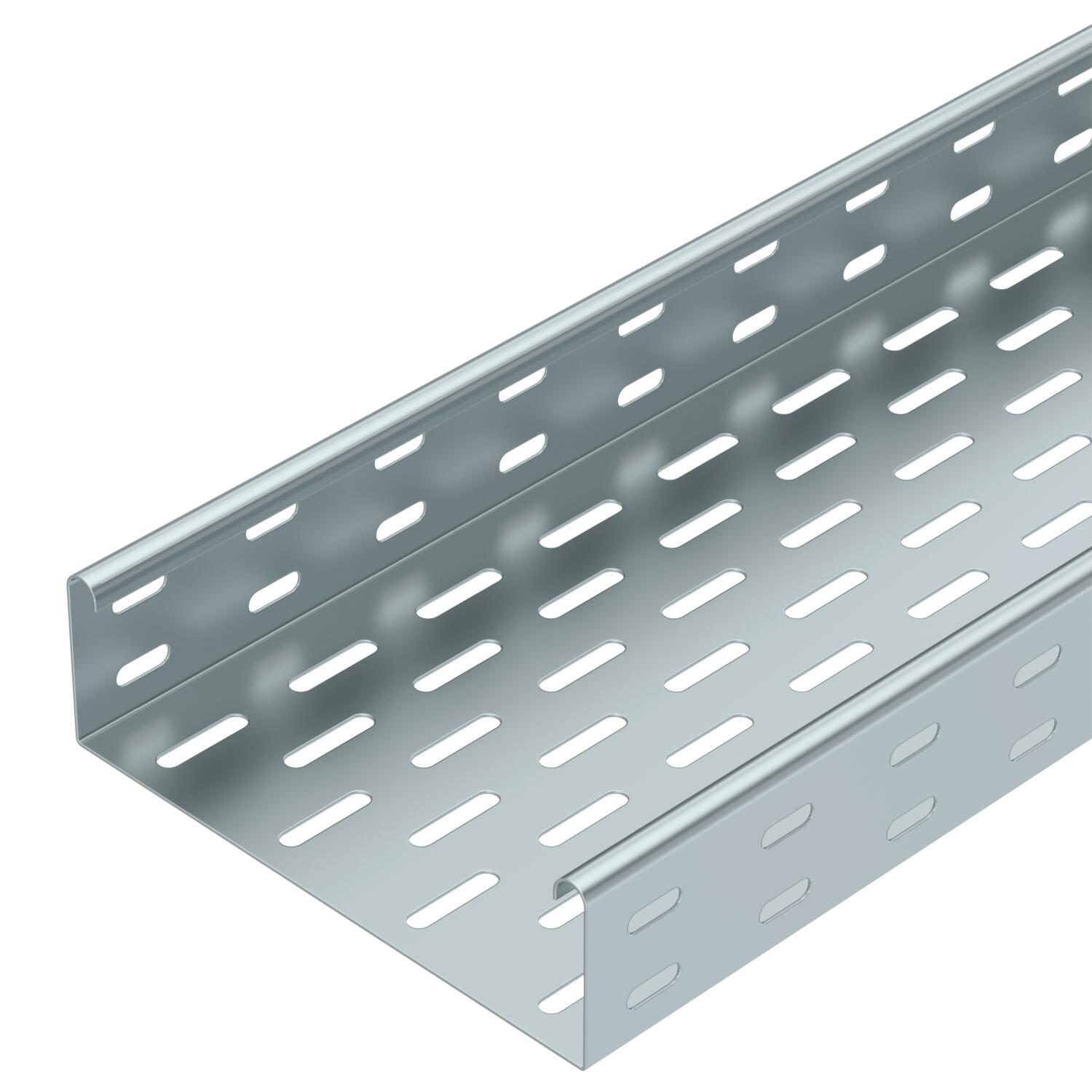

Kabelränna MKS 60 vfz (FS)

Art.nr. 6055206 | EAN 4012196059713 | E-Nr. 1131828

3000 mm
1 mm
nej
Stål
sendzimirförzinkad
Produktbeskrivning
Produktbeskrivning
MKS 60 = medeltungt kabelrännesystem med 60 mm sidhöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA declaration of conformity
Teknisk data

Teknisk data

Belastningstesttyp enligt IEC 61537 typ II
Brandsäker installation / funktionsgaranti nej
Bredd 200 mm
Bredd 8 in
CO2-avtryck (GWP) från vagga till grind 6,255 kg CO2e / 1 Meter

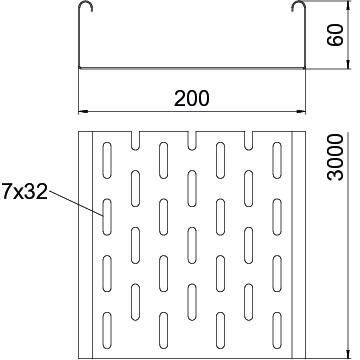

Dimension 60x200x3000
Färg zink
Höjd 60 mm
Höjd 2 in
Konsolavstånd 1,5 m 1,5 kN/m
Konsolavstånd 1,75 m 1,25 kN/m
Konsolavstånd 2,0 m 1 kN/m
Konsolavstånd 2,5 m 0,5 kN/m
Längd 10 ft
Längd 3000 mm
Maß W 200 mm
Material Stål
Mått 60 x 200
Mått B 200 mm
Med överdel nej
Monteringshål i botten ja
NATO-hålmönster nej
Plåttjocklek 1 mm
Plåttjocklek 0,04 in
Rostfritt stål, betat nej
Sidohålning ja
Tvärsnitt 11800 mm²
Tvärsnitt 118 cm²
Typ av förbindelse för kabelhållarsystem skruvad
Utförande förbindning medföljande förbindning
Utförande med brett spann nej
Yta sendzimirförzinkad

Teknisk data

Belastningsdiagram kabelränna typ MKS 60

Belastningsdiagram kabelränna typ MKS 60
  • Tillåten belastning i kN/m  Tillåten belastning i kN/m
  • Stödbredd i m Stödbredd i m
  • Gavelböjning i mm vid tillåtna kN/m Gavelböjning i mm vid tillåtna kN/m
  • Belastningskurva vid testning Belastningskurva vid testning
  • Belastningskurva med kabelränna/-ledningsbredd i mm Belastningskurva med kabelränna/-ledningsbredd i mm
  • Sidböjningskurva beroende på konsolavstånd Sidböjningskurva beroende på konsolavstånd
Alla typer

Alla typer

Typ Längd Bredd Plåttjocklek Brandsäker installation / funktionsgaranti Material Yta E-Nr. Art.nr. Mängd Minsta förpackning
MKS 610 FS 3000 mm 100 mm 1 mm nej Stål sendzimirförzinkad 1131827 6055109
3 m
MKS 620 FS 3000 mm 200 mm 1 mm nej Stål sendzimirförzinkad 1131828 6055206
3 m
MKS 630 FS 3000 mm 300 mm 1 mm nej Stål sendzimirförzinkad 1131829 6055303
3 m
MKS 640 FS 3000 mm 400 mm 1 mm nej Stål sendzimirförzinkad ----- 6055400
3 m
Tillbehör

Systemtillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarv vfz (FS) Skarv vfz (FS) RLVK 60 FS 1132127 6067093
10 Styck
Skarvbeslag vfz (FS) Skarvbeslag vfz (FS) SSLB 200 FS ----- 7070213
20 Styck
45° böj 60 FS 45° böj 60 FS RB 45 620 FS ----- 6036104
1 Styck
90° böj 60 FS 90° böj 60 FS RB 90 620 FS ----- 6036564
1 Styck
Böj med variabel vinkel 60 FS Böj med variabel vinkel 60 FS RB W 620 FS ----- 6037104
1 Styck
T-stycke 60 FS T-stycke 60 FS RAA 620 FS ----- 6042115
1 Styck
T-stycke 60 FS T-stycke 60 FS RT 620 FS ----- 6038104
1 Styck
Lock med vridregel vfz (FS) Lock med vridregel vfz (FS) DRL 200 FS 1132159 6052207
3 m
Mellanvägg 60 FS Mellanvägg 60 FS TSG 60 FS 1132245 6062068
3 m
90° böj 60 FS 90° böj 60 FS RB 90 620 FS ----- 6043224
