Kabelränna MKSU 60 FS 3000 | 100 | 1 | nej | Stål | sendzimirförzinkad

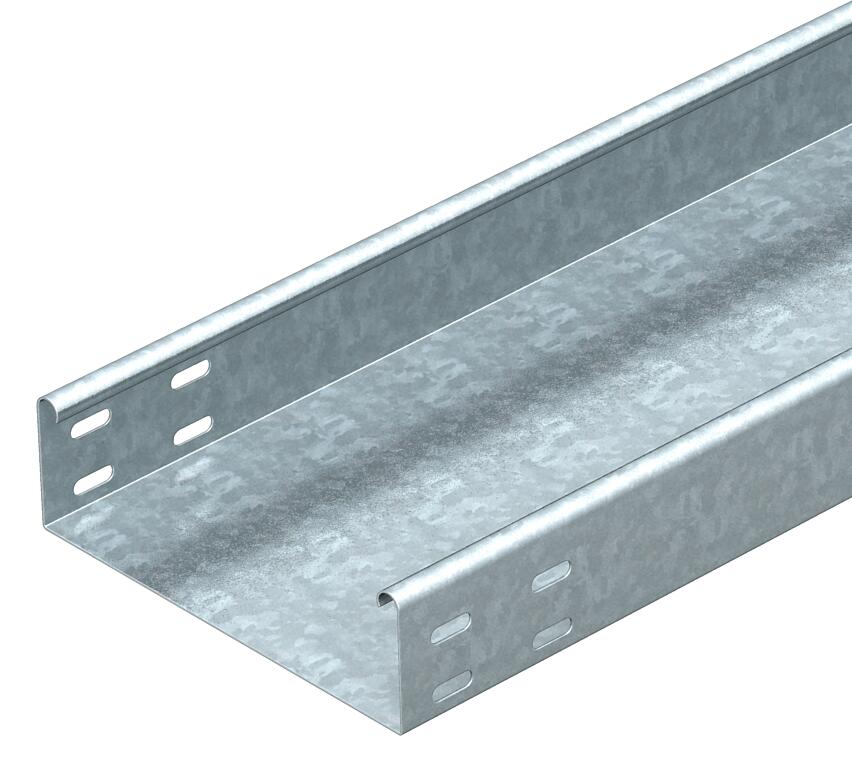

Kabelränna MKSU 60 FS

Art.nr. 6063160 | EAN 4012196063611

Art.nr. / Typ

Längd	3000 mm

Bredd

Plåttjocklek	1 mm

Brandsäker installation / funktionsgaranti	nej

Material	Stål

Yta	sendzimirförzinkad

Produktbeskrivning

Produktbeskrivning

Medeltungt kabelrännsystem, ohålat, med 60 mm sidhöjd. Tillhörande skarvförbindningar beställs separat.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Teknisk data

Teknisk data

Belastningstesttyp enligt IEC 61537	typ II
Brandsäker installation / funktionsgaranti	nej
Bredd	4 in
Bredd	100 mm
CO2-avtryck (GWP) från vagga till grind	4,4513 kg CO₂e / 1 Meter

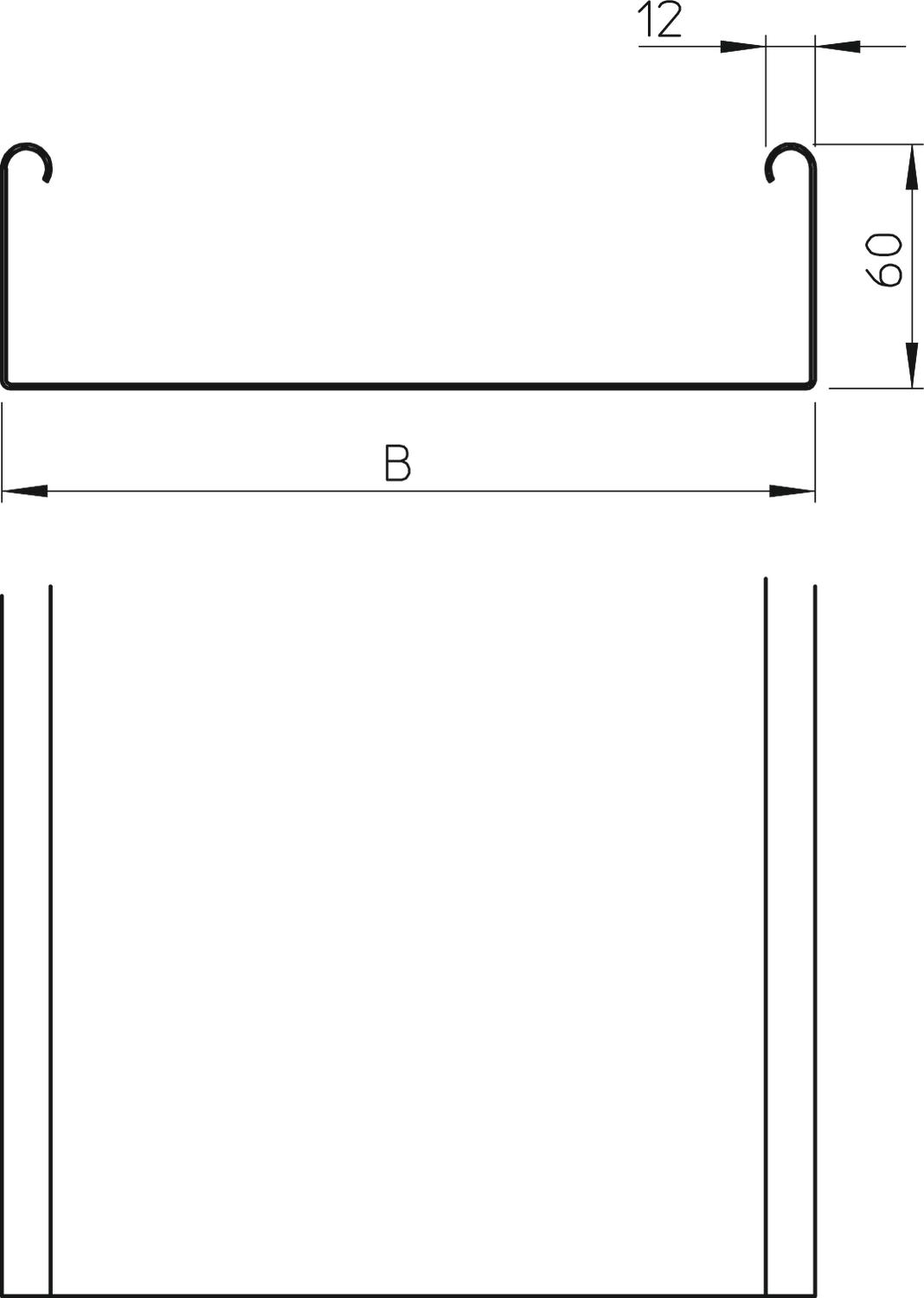

Dimension	60x100x3000
Färg	zink
Höjd	2 in
Höjd	60 mm
Konsolavstånd 1,5 m	1,5 kN/m
Konsolavstånd 1,75 m	1,25 kN/m
Konsolavstånd 2,0 m	1 kN/m
Konsolavstånd 2,5 m	0,5 kN/m
Längd	3000 mm
Längd	10 ft
Material	Stål

Mått	60 x 100
Mått B	100 mm
Med överdel	nej
Monteringshål i botten	nej
NATO-hålmönster	nej
Plåttjocklek	1 mm
Plåttjocklek	0,04 in
Rostfritt stål, betat	nej
Sidohålning	nej
Tvärsnitt	58 cm²
Tvärsnitt	5800 mm²
Typ av förbindelse för kabelhållarsystem	skruvad
Utförande förbindning	utan förbindning
Utförande med brett spann	nej
Yta	sendzimirförzinkad

Teknisk data

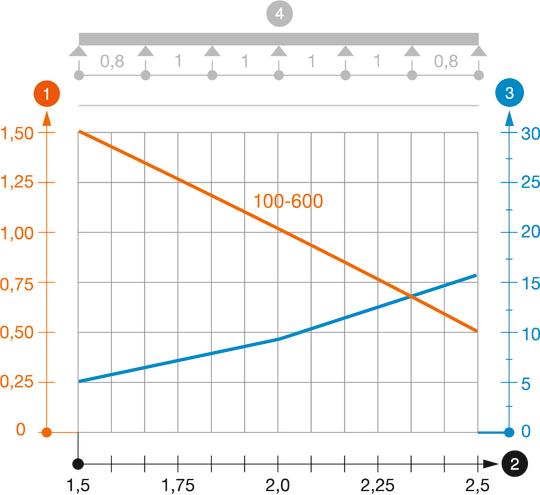

Belastningsdiagram kabelränna typ MKSU 60 FS FT

Tillåten belastning i kN/m
Stödbredd i m
Gavelböjning i mm vid tillåtna kN/m
Belastningskurva vid testning
Belastningskurva med kabelränna/-ledningsbredd i mm
Sidböjningskurva beroende på konsolavstånd

Alla typer

Alla typer

Typ	Längd	Bredd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Material	Yta	Art.nr.	Mängd	Minsta förpackning
MKSU 610 FS	3000 mm	100 mm	1 mm	nej	Stål	sendzimirförzinkad	6063160	m	3 m
MKSU 620 FS	3000 mm	200 mm	1 mm	nej	Stål	sendzimirförzinkad	6063187	m	3 m
MKSU 640 FS	3000 mm	400 mm	1 mm	nej	Stål	sendzimirförzinkad	6063225	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Skarv vfz (FS)	RLVK 60 FS	1132127	6067093	Styck	10 Styck

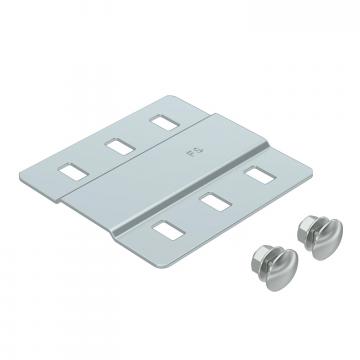

Skarvbeslag vfz (FS)	SSLB 100 FS	-----	7070205	Styck	20 Styck
45° böj 60 FS	RB 45 610 FS	-----	6036100	Styck	1 Styck
90° böj 60 FS	RB 90 610 FS	-----	6036560	Styck	1 Styck
Böj med variabel vinkel 60 FS	RB W 610 FS	-----	6037100	Styck	1 Styck
T-stycke 60 FS	RAA 610 FS	-----	6042111	Styck	1 Styck
T-stycke 60 FS	RT 610 FS	-----	6038100	Styck	1 Styck
Lock med vridregel vfz (FS)	DRL 100 FS	1132147	6052096	m	3 m
Mellanvägg 60 FS	TSG 60 FS	1132245	6062068	m	3 m
90° böj 60 FS	RB 90 610 FS	-----	6043216	Styck	1 Styck
