Kabelränna MKSU 60 FS
Art.nr. 6063225 | EAN 4012196063796
- Produktbeskrivning
-
ProduktbeskrivningMedeltungt kabelrännsystem, ohålat, med 60 mm sidhöjd. Tillhörande skarvförbindningar beställs separat.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data
Belastningstesttyp enligt IEC 61537 typ II Brandsäker installation / funktionsgaranti nej Bredd 16 in Bredd 400 mm CO2-avtryck (GWP) från vagga till grind 9,9387 kg CO₂e / 1 Meter Dimension 60x400x3000 Färg zink Höjd 2 in Höjd 60 mm Konsolavstånd 1,5 m 1,5 kN/m Konsolavstånd 1,75 m 1,25 kN/m Konsolavstånd 2,0 m 1 kN/m Konsolavstånd 2,5 m 0,5 kN/m Längd 3000 mm Längd 10 ft Material Stål Mått 60 x 400 Mått B 400 mm Med överdel nej Monteringshål i botten nej NATO-hålmönster nej Plåttjocklek 1 mm Plåttjocklek 0,04 in Rostfritt stål, betat nej Sidohålning nej Tvärsnitt 238 cm² Tvärsnitt 23800 mm² Typ av förbindelse för kabelhållarsystem skruvad Utförande förbindning utan förbindning Utförande med brett spann nej Yta sendzimirförzinkad Teknisk data
Belastningsdiagram kabelränna typ MKSU 60 FS FT
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarv vfz (FS)
RLVK 60 FS 1132127 6067093 10 Styck

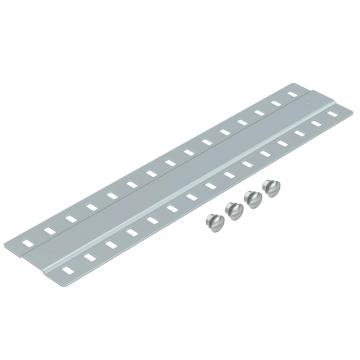

Skarvbeslag vfz (FS)
SSLB 400 FS ----- 7070221 20 Styck
45° böj 60 FS
RB 45 640 FS ----- 6036108 1 Styck
90° böj 60 FS
RB 90 640 FS ----- 6036568 1 Styck
Böj med variabel vinkel 60 FS
RB W 640 FS ----- 6037108 1 Styck
T-stycke 60 FS
RAA 640 FS ----- 6042119 1 Styck
T-stycke 60 FS
RT 640 FS ----- 6038108 1 Styck
Lock med vridregel vfz (FS)
DRL 400 FS 1132213 6052401 3 m
Mellanvägg 60 FS
TSG 60 FS 1132245 6062068 3 m
90° böj 60 FS
