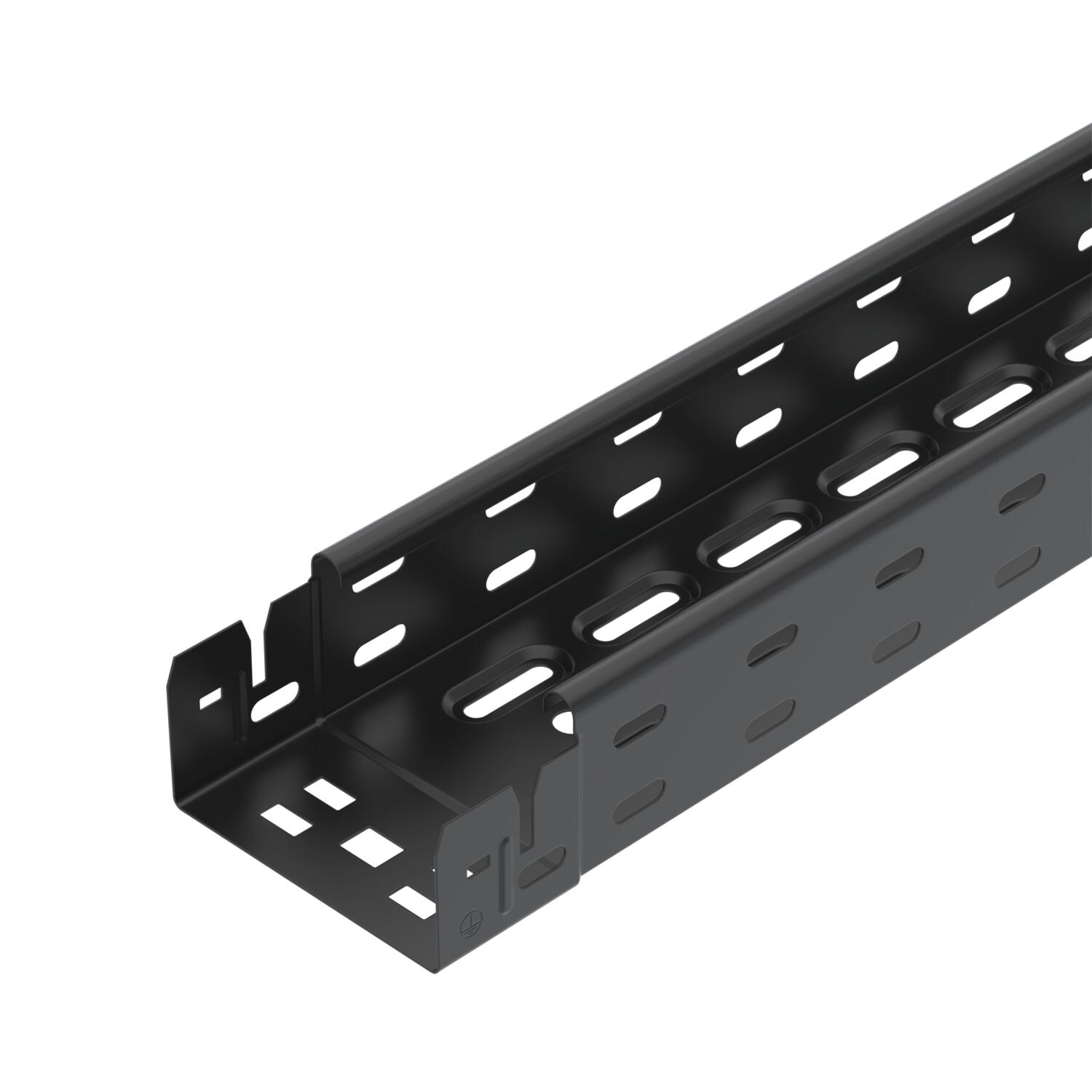

Kabelränna RKS-Magic® 60 FS, svart
Art.nr. 6048239 | EAN 4012197267001
- Produktbeskrivning
-
ProduktbeskrivningKabelränna med integrerat snabbfästsystem. Galvaniserad yta, pulverbelagda i djupsvart (RAL 9005). Genomgående hål på sidan på 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter. Med 11 mm hål i botten för direkt gängstångsupphängning. Användbar längd 3 000 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data

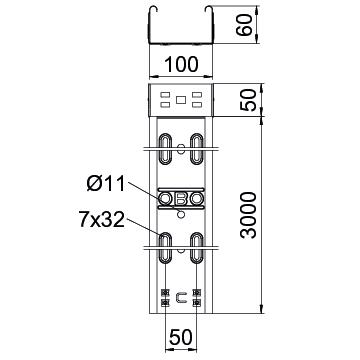

Användbar längd 3000 mm Belastningstesttyp enligt IEC 61537 typ II Brandsäker installation / funktionsgaranti ja Bredd 100 mm CO2-avtryck (GWP) från vagga till grind 3,1844 kg CO2e / 1 Meter Dimension 60x100x3050 Dimension W 100 mm Färg djupsvart; RAL 9005 Höjd 60 mm Konsolavstånd 1,0 m 1,2 kN/m Konsolavstånd 1,5 m 0,9 kN/m Konsolavstånd 2,0 m 0,6 kN/m Konsolavstånd 2,5 m 0,4 kN/m Längd 3050 mm Material Stål Mått 60 x 100 Mått B 100 mm Mått x 50 mm Med överdel nej Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 0,75 mm Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 58 cm² Tvärsnitt 5800 mm² Typ av förbindelse för kabelhållarsystem Klickfäste Utförande förbindning integrerad förbindning Utförande med brett spann nej Yta PES135 - Polyester - Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning

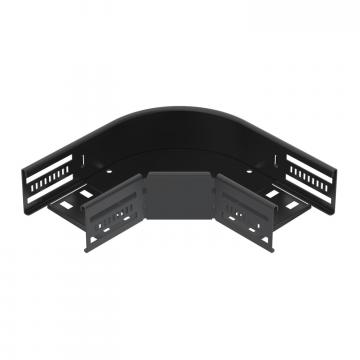

90°-böj 60, svart
RB 90 610 FSK SW 6043260 1 Styck

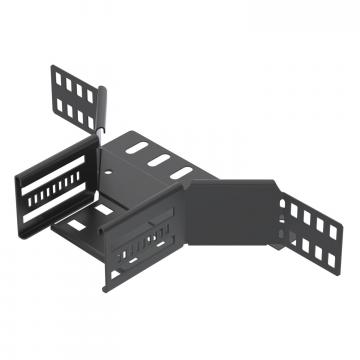

T-stycke 60, svart
RAA 610 FSK SW 7121860 1 Styck

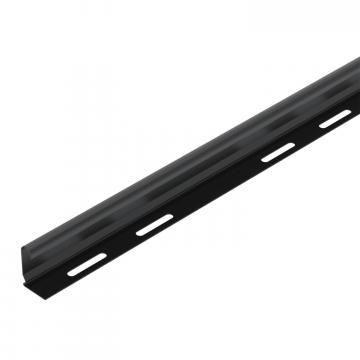

Mellanvägg 45 FSK svart
TSG 45 FSK SW 6479451 3 m Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning

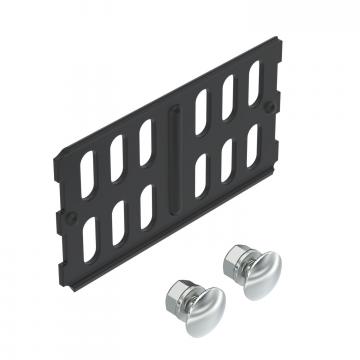

Skarvförbindning 60 FSK svart
RLVK 60 FSK SW 6067097 10 Styck

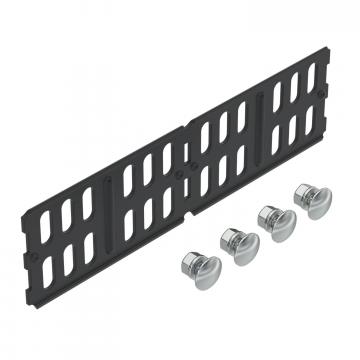

Skarv- och vinkelförbindning 60 FSK svart
RWVL 60 FSK SW 6067624 10 Styck

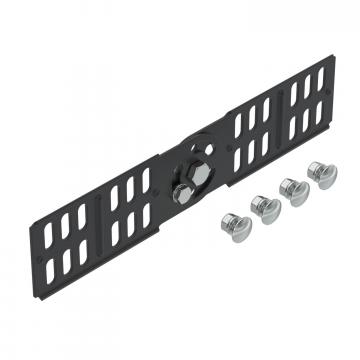

Länkskarv 60 FSK svart
RGV 60 FSK SW 7082759 10 Styck

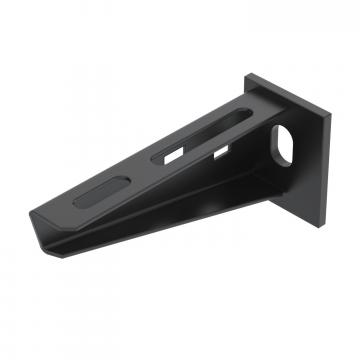

Vägg- och pendelkonsol AW 15, svart
AW 15 11 FTK SW 6420681 1 Styck

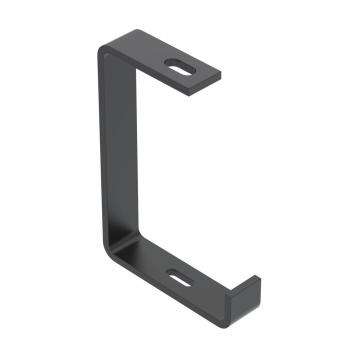

Upphängningsbygel, svart
AHB 100 FTK SW 6363875 1 Styck

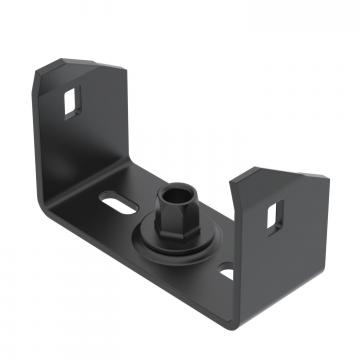

Mittupphängning kabelränna, sidhöjd 60, svart
MAH 60 100 FSKSW 6358740 1 Styck
Gängstång, 1 meter, svart
TR M10 1M BR 3141540 10 Styck
Gängstång, 2 meter, svart
TR M10 2M BR 3141542 10 Styck - Ladda ner
-
EU-försäkran om överensstämmelse RKSM 610 FSK SW / 6048239 , 0.13MB , pdfUK Förklaring av överensstämmelse RKSM 610 FSK SW / 6048239 , 0.10MB , pdfREACH försäkran om överensstämmelse RKSM 610 FSK SW / 6048239 , 0.13MB , pdfRoHS försäkran om överensstämmelse RKSM 610 FSK SW / 6048239 , 0.13MB , pdfMontage anvisningar Latchable Magic cable tray systems , 12.24MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
