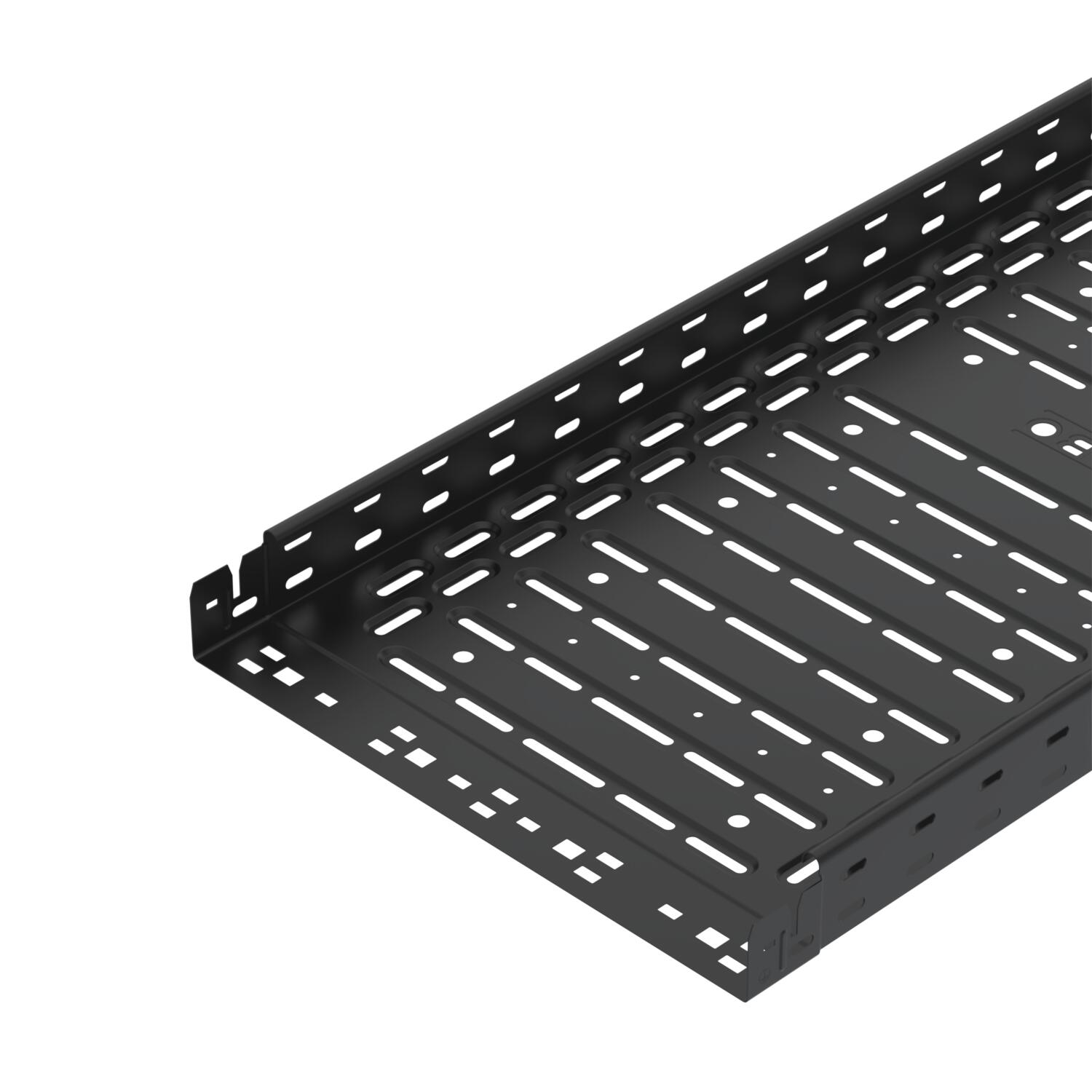

Kabelränna RKS-Magic® 60 FS, svart
Art.nr. 6048269 | EAN 4012196704583
- Produktbeskrivning
-
ProduktbeskrivningKabelränna med integrerat snabbfästsystem. Galvaniserad yta, pulverbelagda i djupsvart (RAL 9005). Genomgående hål på sidan på 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter. Med 11 mm hål i botten för direkt gängstångsupphängning. Användbar längd 3 000 mm.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data

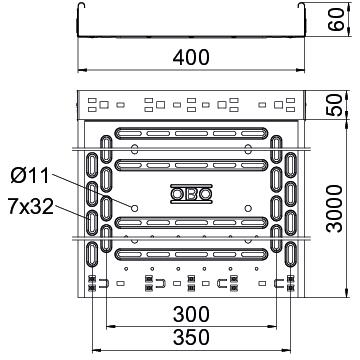

Användbar längd 3000 mm Brandsäker installation / funktionsgaranti ja Bredd 400 mm CO2-avtryck (GWP) från vagga till grind 8,3196 kg CO2e / 1 Meter Dimension 60x400x3050 Dimension W 400 mm Färg djupsvart; RAL 9005 Höjd 60 mm Konsolavstånd 1,0 m 2,1 kN/m Konsolavstånd 1,5 m 1,35 kN/m Konsolavstånd 2,0 m 0,8 kN/m Konsolavstånd 2,5 m 0,6 kN/m Längd 3050 mm Material Stål Mått 60 x 400 Mått B 400 mm Mått x 300 mm Mått y 350 mm Med överdel nej Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 0,9 mm Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 23800 mm² Tvärsnitt 238 cm² Typ av förbindelse för kabelhållarsystem Klickfäste Utförande förbindning integrerad förbindning Utförande med brett spann nej Yta PES135 - Polyester - Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
90°-böj 60, svart
RB 90 640 FSK SW 6043266 1 Styck
T-stycke 60, svart
RAA 640 FSK SW 7121866 1 Styck
Mellanvägg 45 FSK svart
TSG 45 FSK SW 6479451 3 m Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Skarvförbindning 60 FSK svart
RLVK 60 FSK SW 6067097 10 Styck
Skarv- och vinkelförbindning 60 FSK svart
RWVL 60 FSK SW 6067624 10 Styck
Länkskarv 60 FSK svart
RGV 60 FSK SW 7082759 10 Styck
Vägg- och pendelkonsol AW 15, svart
AW 15 41 FTK SW 6421210 1 Styck
Upphängningsbygel, svart
AHB 400 FTK SW 6363879 1 Styck
Mittupphängning kabelränna, sidhöjd 60, svart
MAH 60 400 FSKSW 6358746 1 Styck
Gängstång, 1 meter, svart
TR M10 1M BR 3141540 10 Styck
Gängstång, 2 meter, svart
TR M10 2M BR 3141542 10 Styck - Ladda ner
-
EU-försäkran om överensstämmelse RKSM 640 FSK SW / 6048269 , 0.13MB , pdfUK Förklaring av överensstämmelse RKSM 640 FSK SW / 6048269 , 0.10MB , pdfREACH försäkran om överensstämmelse RKSM 640 FSK SW / 6048269 , 0.13MB , pdfRoHS försäkran om överensstämmelse RKSM 640 FSK SW / 6048269 , 0.13MB , pdfMontage anvisningar Latchable Magic cable tray systems , 12.24MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
