Kabelränna RKS-Magic® 60 FT 3050 | 150 | 60 | 1 | ja | zink | Stål | varmförzinkad

Kabelränna RKS-Magic® 60 FT

Art.nr. 6047631 | EAN 4012195903901 | E-Nr. 1132470

Art.nr. / Typ

Längd	3050 mm

Bredd

Höjd	60 mm

Plåttjocklek	1 mm

Brandsäker installation / funktionsgaranti

Färg	zink

Material	Stål

Yta	varmförzinkad

Produktbeskrivning

Produktbeskrivning

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.

Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.

Hålet för direkt gängstångsupphängning är 11mm diameter.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.

Teknisk data

Teknisk data

Användbar längd	3000 mm
Belastningstesttyp enligt IEC 61537	typ II
Bottenperforering	1,00
Brandsäker installation / funktionsgaranti	ja
Brandskydd	Funktionsgaranti kabelspecifik bärande konstruktion
Dimension	60x150x3050
Färg	zink
Magnetisk skärmdämpning med lock	50 dB
Magnetisk skärmdämpning utan lock	20 dB
Material	Stål
Med överdel	nej
Monteringshål i botten	ja

NATO-hålmönster	nej
Plåttjocklek	0,03 in
Plåttjocklek	1 mm
Rostfritt stål, betat	nej
Sidohålning	ja
Tvärsnitt	8800 mm²
Tvärsnitt	88 cm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	varmförzinkad

Mått

Bredd	150 mm
Bredd	6 in
Höjd	2 in
Höjd	60 mm
Längd	10 ft

Längd	3050 mm
Mått B	150 mm
Mått x	50 mm
Mått y	100 mm

Belastning

Konsolavstånd 1,0 m	1,2 kN/m
Konsolavstånd 1,5 m	0,9 kN/m
Konsolavstånd 2,0 m	0,6 kN/m

Konsolavstånd 2,5 m	0,4 kN/m
NEMA-belastningsklass	8AA

CO2-avtryck (Product Carbon Footprint)

CO2-avtryck (GWP) från vagga till grind	5,4713 kg CO2e / 1 Meter
CO₂ Footprint (GWP)	5,4713 kg CO₂e
Declared Unit (LCA)	Meter

Declared Unit Quantity (LCA)	1
Mätningsdatum CO2 värde	2025-05-14T00:00:00.000+0200

Teknisk data

Belastningsdiagram

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Färg	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132468	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132470	6047631	m	3 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132480	6047736	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132472	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132474	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132476	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132478	6047720	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

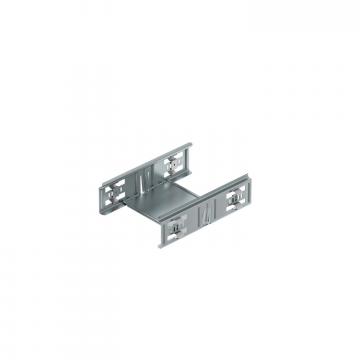

Skarvset Magic DD	KTSMV 615 DD	1131450	6068938	Styck	1 Styck
Lock med vridregel FT	DRL 150 FT	-----	6051359	m	3 m

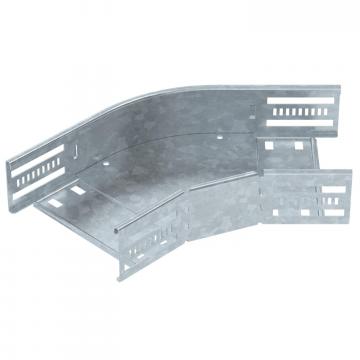

45° böj 60 FT	RB 45 615 FT	-----	6036132	Styck	1 Styck

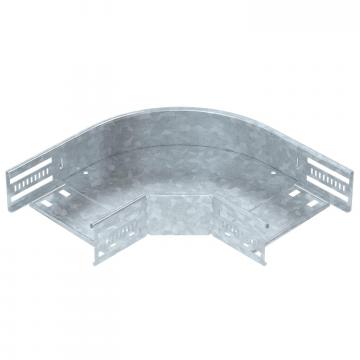

90° böj 60 FT	RB 90 615 FT	-----	6036592	Styck	1 Styck

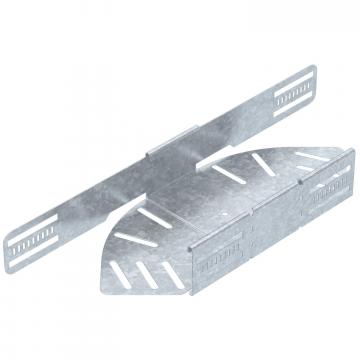

Böj med variabel vinkel 60 FT	RB W 615 FT	-----	6037122	Styck	1 Styck

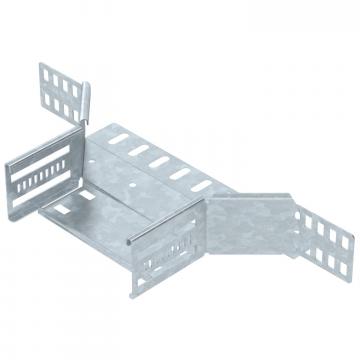

T-stycke 60 FT	RAA 615 FT	-----	6042213	Styck	1 Styck

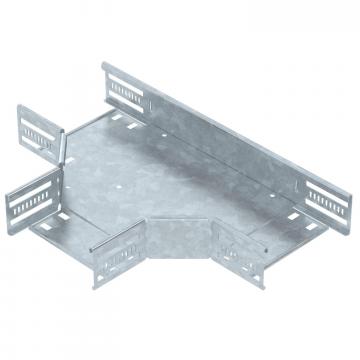

T-stycke 60 FT	RT 615 FT	-----	6038132	Styck	1 Styck
Lock med vridregel (DD)	DRL 150 DD	1131377	6052706	m	3 m
Mellanvägg 60 (DD)	TSG 60 DD	1131407	6062327	m	3 m
