Kabelränna RKS-Magic® 60 FT 3050 | 500 | 60 | 1 | nej | zink | Stål | varmförzinkad

Kabelränna RKS-Magic® 60 FT

Art.nr. 6047720 | EAN 4012195903963 | E-Nr. 1132478

Art.nr. / Typ

Längd	3050 mm

Bredd

Höjd	60 mm

Plåttjocklek	1 mm

Brandsäker installation / funktionsgaranti

Färg	zink

Material	Stål

Yta	varmförzinkad

Produktbeskrivning

Produktbeskrivning

Kabelränna med integrerat snabbfästsystem. Kabelrännan är 3000mm.

Kabelrännan har längsgående hål 7 x 20 mm för installation av ytterligare fäst och monteringskomponenter.

Hålet för direkt gängstångsupphängning är 11mm diameter.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.

Kontinuerlig potentialutjämning garanteras utan ytterligare komponenter.

Teknisk data

Teknisk data

Användbar längd	3000 mm
Belastningstesttyp enligt IEC 61537	typ II
Bottenperforering	1,00
Brandsäker installation / funktionsgaranti	nej
Bredd	500 mm
CO2-avtryck (GWP) från vagga till grind	11,9302 kg CO2e / 1 Meter
Dimension	60x500x3050
Färg	zink
Höjd	60 mm
Höjd	2 in
Konsolavstånd 1,0 m	2,1 kN/m
Konsolavstånd 1,5 m	1,35 kN/m
Konsolavstånd 2,0 m	0,9 kN/m
Konsolavstånd 2,5 m	0,6 kN/m
Längd	3050 mm
Längd	10 ft
Magnetisk skärmdämpning med lock	50 dB
Magnetisk skärmdämpning utan lock	20 dB

Material	Stål
Mått B	500 mm
Mått t	300 mm
Mått x	400 mm
Mått y	450 mm
Med överdel	nej
Monteringshål i botten	ja
NATO-hålmönster	nej
NEMA-belastningsklass	8AA
Plåttjocklek	1 mm
Rostfritt stål, betat	nej
Sidohålning	ja
Tvärsnitt	298 cm²
Tvärsnitt	29800 mm²
Typ av förbindelse för kabelhållarsystem	Klickfäste
Utförande förbindning	integrerad förbindning
Utförande med brett spann	nej
Yta	varmförzinkad

Teknisk data

Belastningsdiagram

Alla typer

Alla typer

Typ	Längd	Bredd	Höjd	Plåttjocklek	Brandsäker installation / funktionsgaranti	Färg	Material	Yta	E-Nr.	Art.nr.	Mängd	Minsta förpackning
RKSM 610 FT	3050 mm	100 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132468	6047612	m	3 m
RKSM 615 FT	3050 mm	150 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132470	6047631	m	3 m
RKSM 660 FT	3050 mm	600 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132480	6047736	m	3 m
RKSM 620 FT	3050 mm	200 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132472	6047639	m	3 m
RKSM 630 FT	3050 mm	300 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132474	6047655	m	3 m
RKSM 640 FT	3050 mm	400 mm	60 mm	1 mm	ja	zink	Stål	varmförzinkad	1132476	6047690	m	3 m
RKSM 650 FT	3050 mm	500 mm	60 mm	1 mm	nej	zink	Stål	varmförzinkad	1132478	6047720	m	3 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning

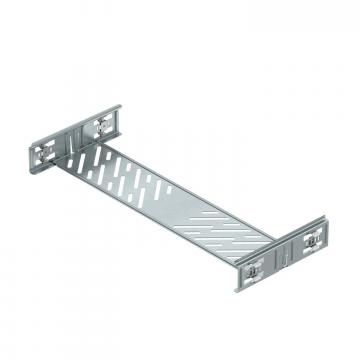

Skarvset Magic DD	KTSMV 650 DD	1131454	6068946	Styck	1 Styck
Lock med vridregel FT	DRL 500 FT	-----	6051448	m	3 m

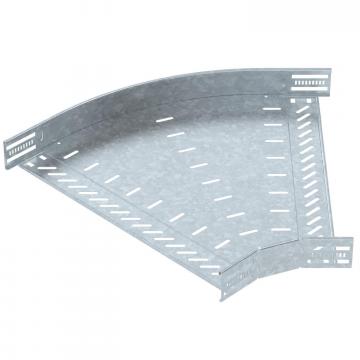

45° böj 60 FT	RB 45 650 FT	-----	6036140	Styck	1 Styck

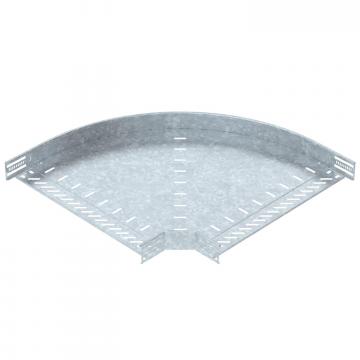

90° böj 60 FT	RB 90 650 FT	-----	6036600	Styck	1 Styck

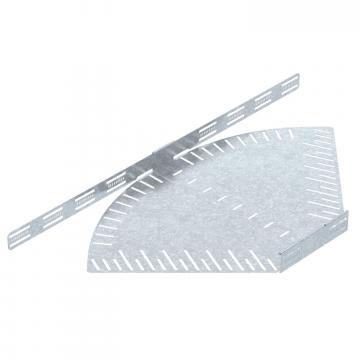

Böj med variabel vinkel 60 FT	RB W 650 FT	-----	6037130	Styck	1 Styck

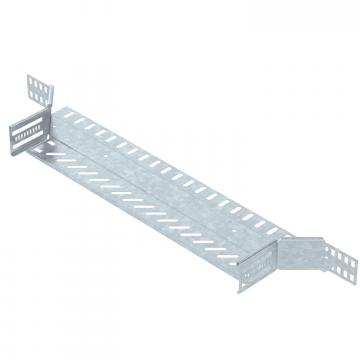

T-stycke 60 FT	RAA 650 FT	-----	6042221	Styck	1 Styck

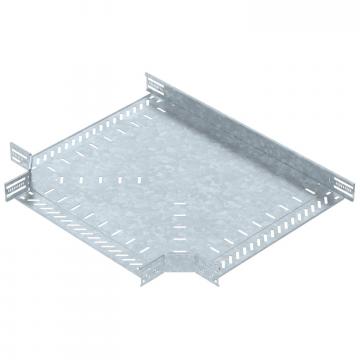

T-stycke 60 FT	RT 650 FT	-----	6038140	Styck	1 Styck
Lock med vridregel (DD)	DRL 500 DD	1131381	6052718	m	3 m
Mellanvägg 60 (DD)	TSG 60 DD	1131407	6062327	m	3 m

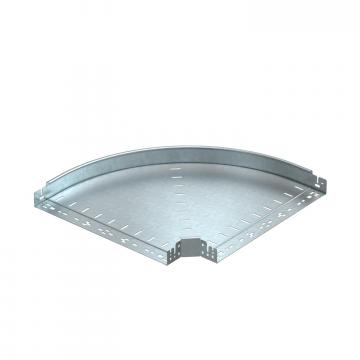

90° böj Magic 60 FT	RBM 90 650 FT	1131326	6041160	Styck	1 Styck
