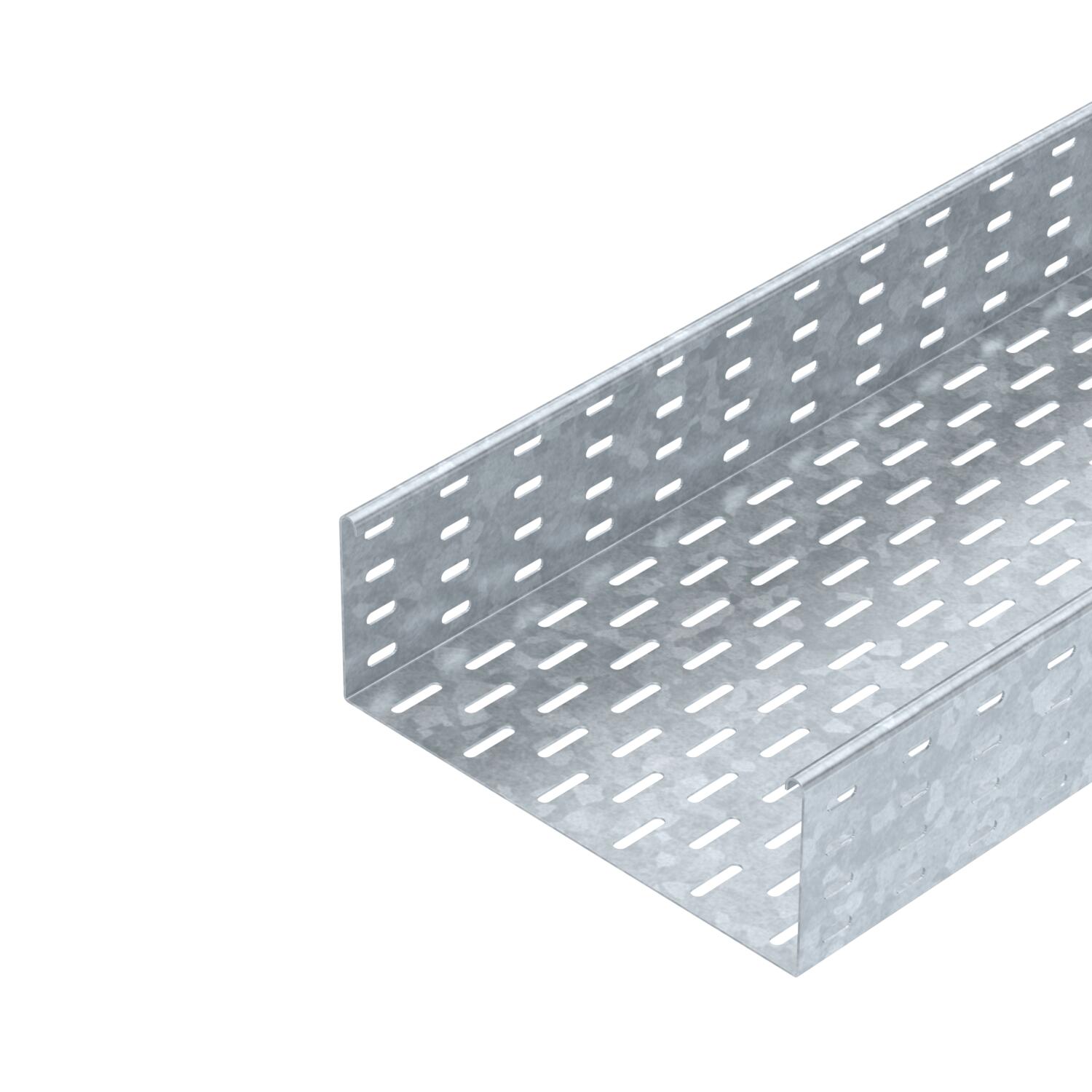

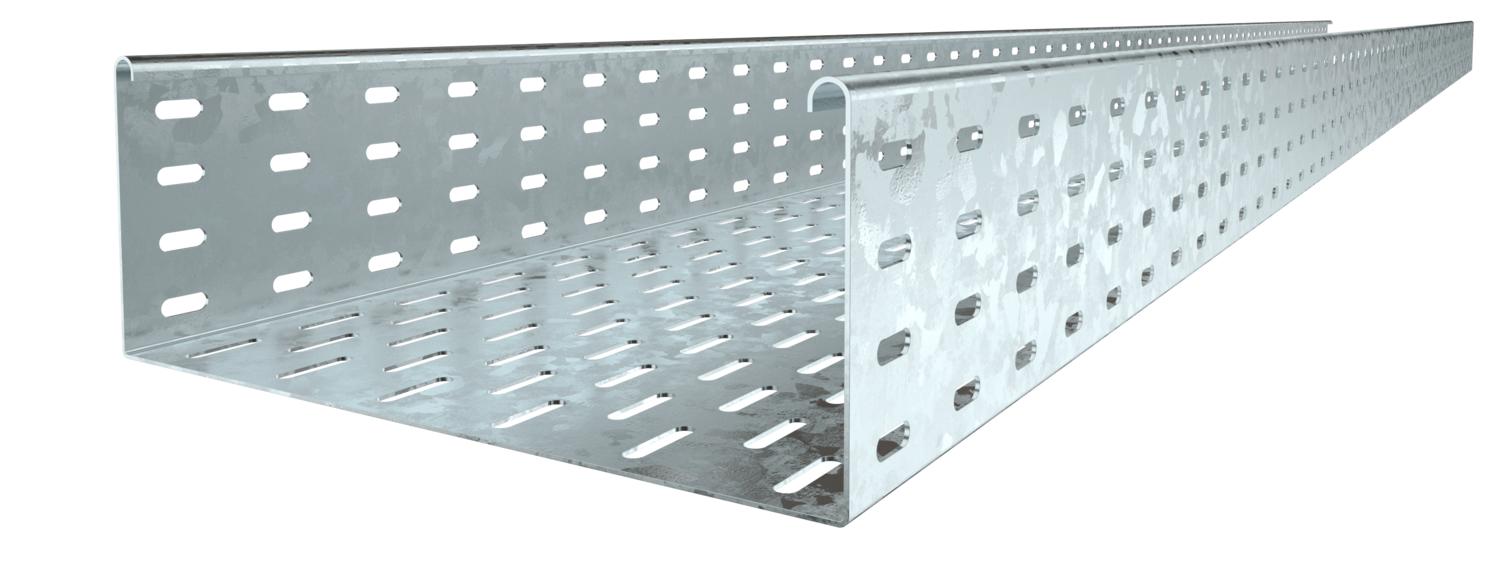

Kabelränna SKS 110 FT

Art.nr. 6061656 | EAN 4012196062652

3000 mm
1,5 mm
nej
Stål
varmförzinkad
Tillbaka till översikten
Produktbeskrivning
Produktbeskrivning
SKS 110 = tungt kabelrännesystem med 110 mm sidohöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA declaration of conformity
Teknisk data

Teknisk data

Belastningstesttyp enligt IEC 61537 typ II
Brandsäker installation / funktionsgaranti nej
Bredd 12 in
Bredd 300 mm
CO2-avtryck (GWP) från vagga till grind 13,8413 kg CO2e / 1 Meter

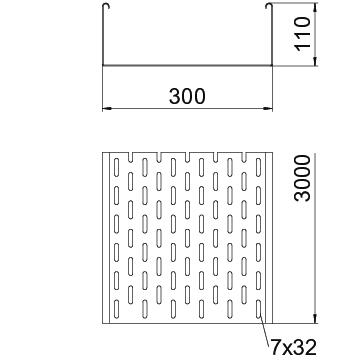

Dimension 110x300x3000
Färg zink
Höjd 4 in
Höjd 110 mm
Konsolavstånd 1,5 m 3 kN/m
Konsolavstånd 2,0 m 2,4 kN/m
Konsolavstånd 2,5 m 1,76 kN/m
Konsolavstånd 3,0 m 1,2 kN/m
Konsolavstånd 3,5 m 0,84 kN/m
Konsolavstånd 4,0 m 0,8 kN/m
Längd 10 ft
Längd 3000 mm
Maß W 300 mm
Material Stål
Mått 110 x 300
Med överdel nej
Monteringshål i botten ja
NATO-hålmönster nej
Plåttjocklek 0,06 in
Plåttjocklek 1,5 mm
Rostfritt stål, betat nej
Sidohålning ja
Tvärsnitt 328 cm²
Tvärsnitt 32800 mm²
Typ av förbindelse för kabelhållarsystem skruvad
Utförande förbindning utan förbindning
Utförande med brett spann nej
Yta varmförzinkad

Teknisk data

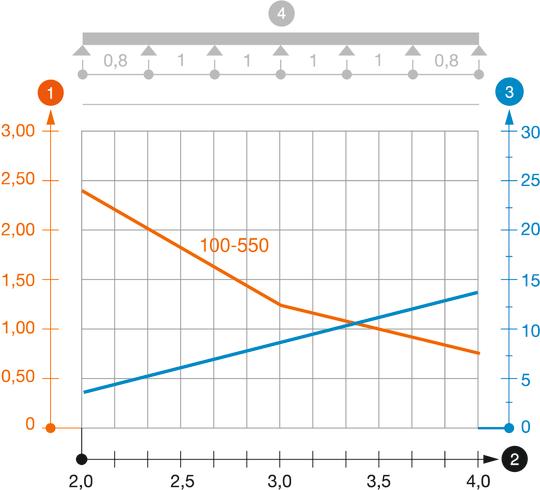

Belastningsdiagram kabelränna typ SKS 110

Belastningsdiagram kabelränna typ SKS 110
  • Tillåten belastning i kN/m  Tillåten belastning i kN/m
  • Stödbredd i m Stödbredd i m
  • Gavelböjning i mm vid tillåtna kN/m Gavelböjning i mm vid tillåtna kN/m
  • Belastningskurva vid testning Belastningskurva vid testning
  • Belastningskurva med kabelränna/-ledningsbredd i mm Belastningskurva med kabelränna/-ledningsbredd i mm
  • Sidböjningskurva beroende på konsolavstånd Sidböjningskurva beroende på konsolavstånd
Alla typer

Alla typer

Typ Längd Bredd Plåttjocklek Brandsäker installation / funktionsgaranti Material Yta Art.nr. Mängd Minsta förpackning
SKS 130 FT 3000 mm 300 mm 1,5 mm nej Stål varmförzinkad 6061656
3 m
SKS 140 FT 3000 mm 400 mm 1,5 mm nej Stål varmförzinkad 6061672
3 m
SKS 150 FT 3000 mm 500 mm 1,5 mm nej Stål varmförzinkad 6061702
3 m
Tillbehör

Systemtillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarv- och vinkelskarv 110 vfz (FT) Skarv- och vinkelskarv 110 vfz (FT) RLVL 110 FT ----- 6067913
10 Styck
Skarvbeslag (DD) Skarvbeslag (DD) SSLB 300 DD ----- 7070318
20 Styck
Lock med vridregel FT Lock med vridregel FT DRL 300 FT ----- 6051383
3 m

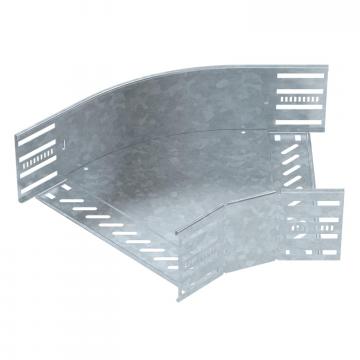

45° böj 110 FT 45° böj 110 FT RB 45 130 FT ----- 6036334
1 Styck

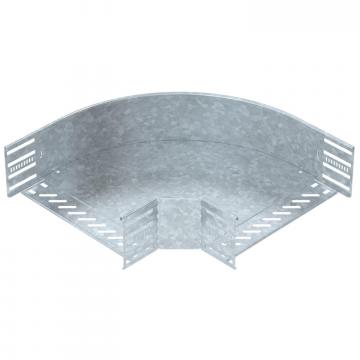

90° böj 110 FT 90° böj 110 FT RB 90 130 FT ----- 6036836
1 Styck

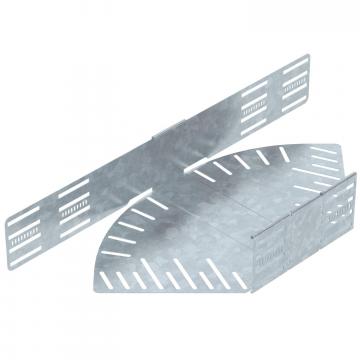

Böj med variabel vinkel 110 FT Böj med variabel vinkel 110 FT RB W 130 FT ----- 6037326
1 Styck

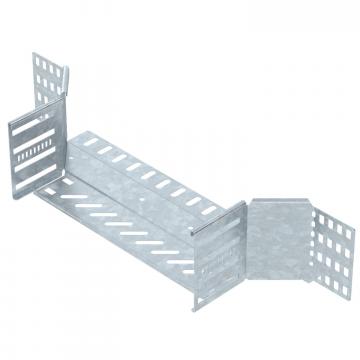

T-stycke 110 FT T-stycke 110 FT RAA 130 FT ----- 6042257
1 Styck

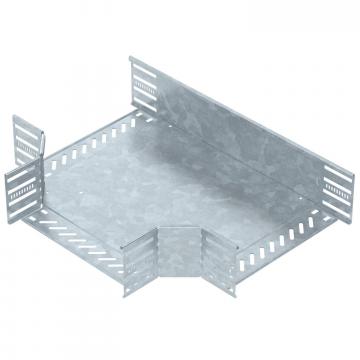

T-stycke 110 FT T-stycke 110 FT RT 130 FT ----- 6038326
1 Styck
Lock med vridregel (DD) Lock med vridregel (DD) DRL 300 DD 1131379 6052712
3 m
Mellanvägg 110 (DD) Mellanvägg 110 (DD) TSG 110 DD 1131404 6062335
3 m
Ladda ner

Ladda ner

EU-försäkran om överensstämmelse SKS 130 FT / 6061656 , 0.12MB , pdf
Ladda ner
UK Förklaring av överensstämmelse SKS 130 FT / 6061656 , 0.09MB , pdf
REACH försäkran om överensstämmelse SKS 130 FT / 6061656 , 0.12MB , pdf
RoHS försäkran om överensstämmelse SKS 130 FT / 6061656 , 0.12MB , pdf
Miljöproduktdeklaration (EPD) SKS 130 FT / 6061656 , 1.48MB , pdf
Ladda ner

SKS 130 FT / 6061656
