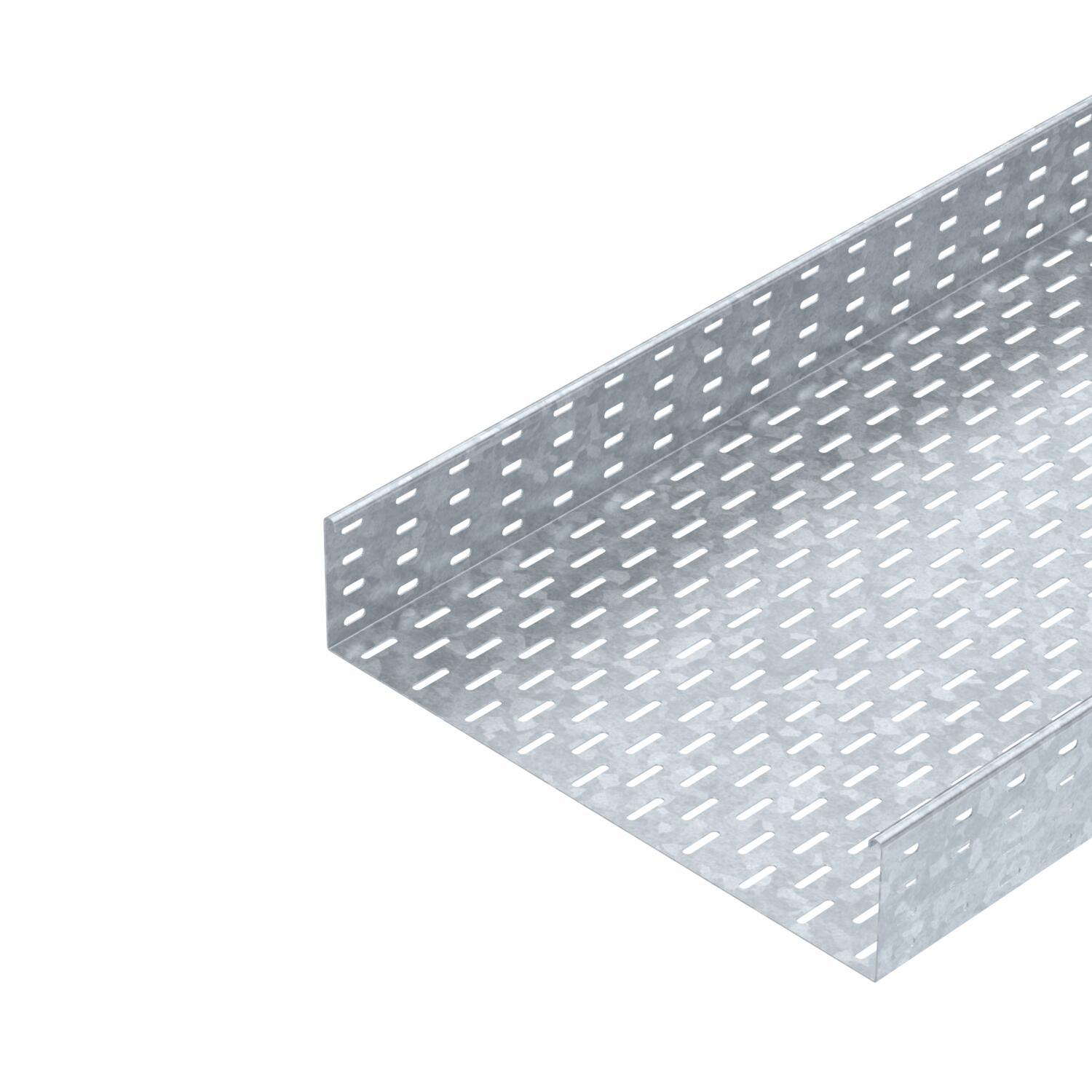

Kabelränna SKS 110 FT
Art.nr. 6061702 | EAN 4012196062775
- Produktbeskrivning
-
ProduktbeskrivningSKS 110 = tungt kabelrännesystem med 110 mm sidohöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data

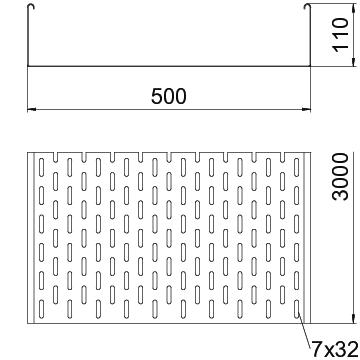

Belastningstesttyp enligt IEC 61537 typ II Brandsäker installation / funktionsgaranti nej Bredd 500 mm Bredd 20 in CO2-avtryck (GWP) från vagga till grind 18,8563 kg CO2e / 1 Meter Dimension 110x500x3000 Färg zink Höjd 4 in Höjd 110 mm Konsolavstånd 1,5 m 3 kN/m Konsolavstånd 2,0 m 2,4 kN/m Konsolavstånd 2,5 m 1,76 kN/m Konsolavstånd 3,0 m 1,2 kN/m Konsolavstånd 3,5 m 0,84 kN/m Konsolavstånd 4,0 m 0,8 kN/m Längd 10 ft Längd 3000 mm Material Stål Mått 110 x 500 Mått W 500 mm Med överdel nej Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 1,5 mm Plåttjocklek 0,06 in Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 54800 mm² Tvärsnitt 548 cm² Typ av förbindelse för kabelhållarsystem skruvad Utförande förbindning utan förbindning Utförande med brett spann nej Yta varmförzinkad Teknisk data
Belastningsdiagram kabelränna typ SKS 110
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarv- och vinkelskarv 110 vfz (FT)
RLVL 110 FT ----- 6067913 10 Styck
Skarvbeslag (DD)
SSLB 500 DD ----- 7070326 20 Styck
Lock med vridregel FT
DRL 500 FT ----- 6051448 3 m

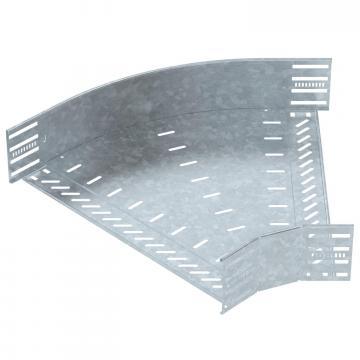

45° böj 110 FT
RB 45 150 FT ----- 6036338 1 Styck

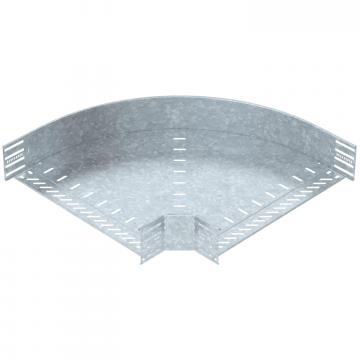

90° böj 110 FT
RB 90 150 FT ----- 6036840 1 Styck

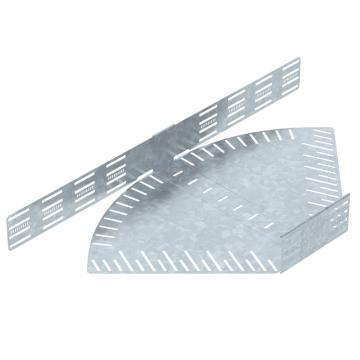

Böj med variabel vinkel 110 FT
RB W 150 FT ----- 6037330 1 Styck

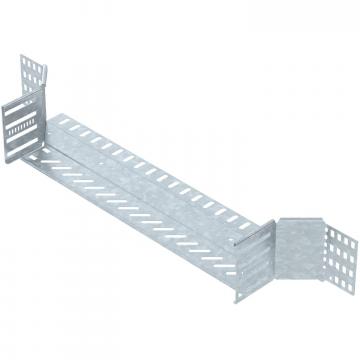

T-stycke 110 FT
RAA 150 FT ----- 6042261 1 Styck

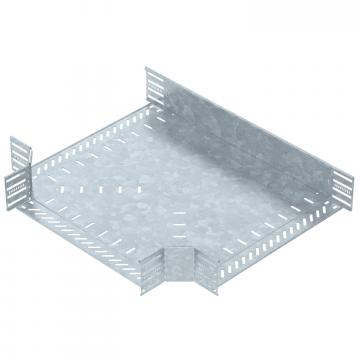

T-stycke 110 FT
RT 150 FT ----- 6038330 1 Styck
Lock med vridregel (DD)
DRL 500 DD 1131381 6052718 3 m
Mellanvägg 110 (DD)
TSG 110 DD 1131404 6062335 3 m - Ladda ner
-
