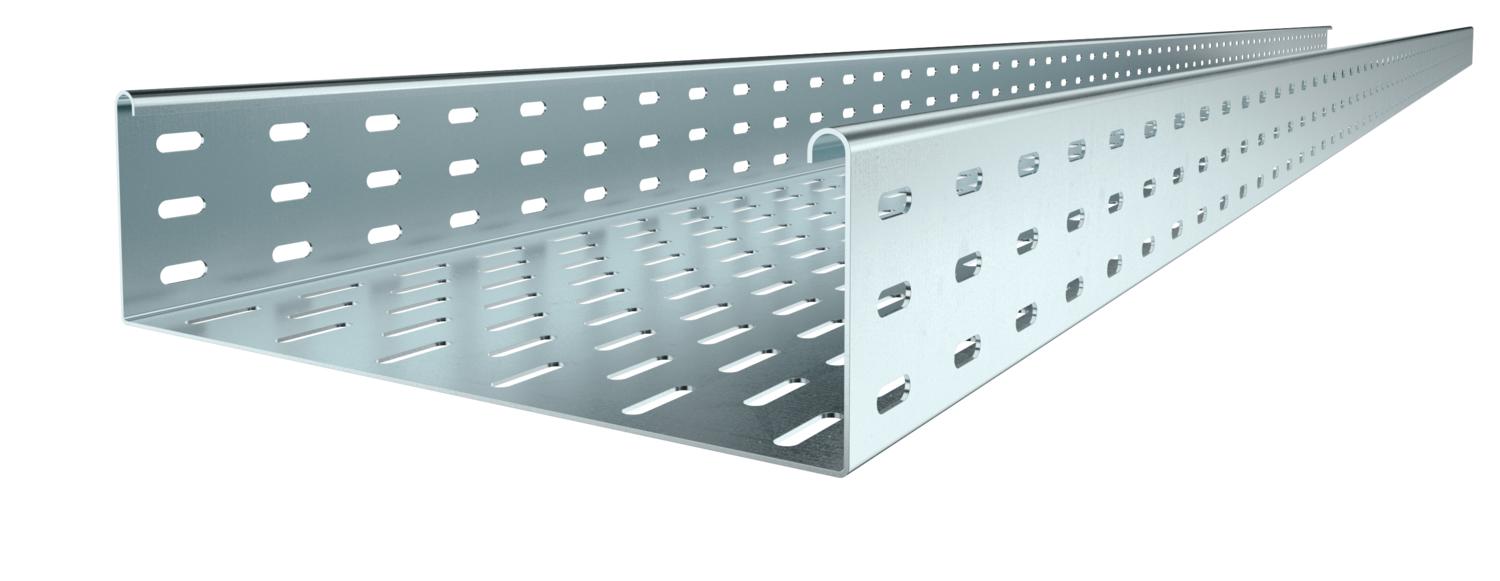

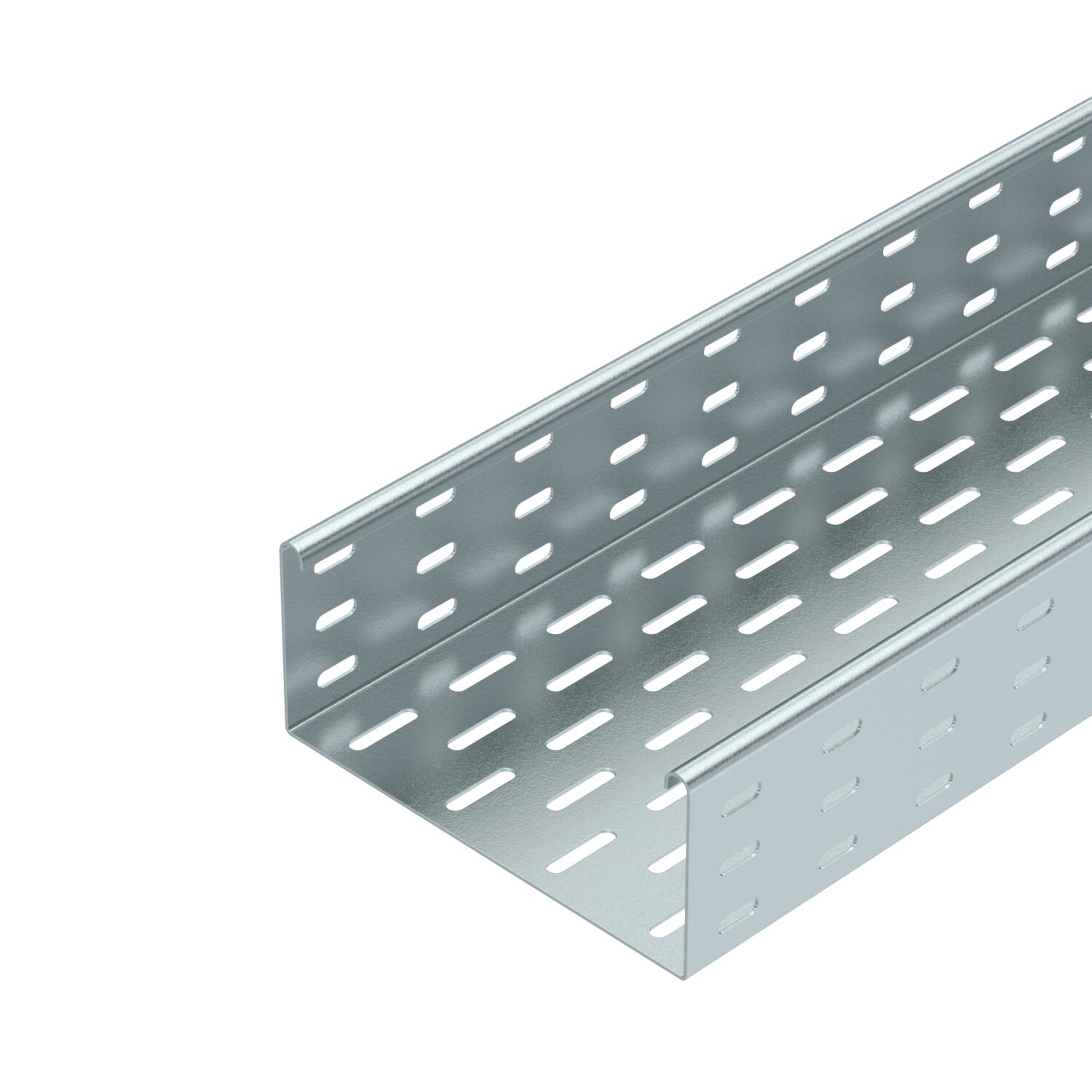

Kabelränna SKS 85 FS
Art.nr. 6058205 | EAN 4012196061150
- Produktbeskrivning
-
ProduktbeskrivningTungt kabelrännsystem med 85 mm sidhöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
-
- Teknisk data
-
Teknisk data

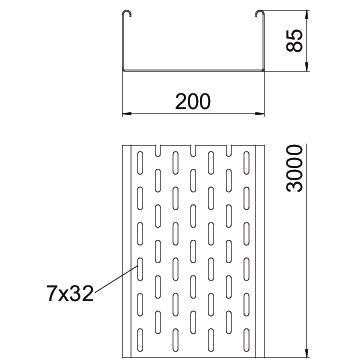

Belastningstesttyp enligt IEC 61537 typ II Brandsäker installation / funktionsgaranti nej Bredd 200 mm Bredd 8 in CO2-avtryck (GWP) från vagga till grind 10,911 kg CO2e / 1 Meter Dimension 85x200x3000 Färg zink Höjd 3 in Höjd 85 mm Konsolavstånd 1,5 m 2,8 kN/m Konsolavstånd 2,0 m 2,25 kN/m Konsolavstånd 2,5 m 1,5 kN/m Konsolavstånd 3,0 m 0,75 kN/m Längd 10 ft Längd 3000 mm Maß W 200 mm Material Stål Mått 85 x 200 Mått B 200 mm Med överdel nej Monteringshål i botten ja NATO-hålmönster nej Plåttjocklek 0,6 in Plåttjocklek 1,5 mm Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 186 cm² Tvärsnitt 18600 mm² Typ av förbindelse för kabelhållarsystem skruvad Utförande förbindning medföljande förbindning Utförande med brett spann nej Yta sendzimirförzinkad Teknisk data

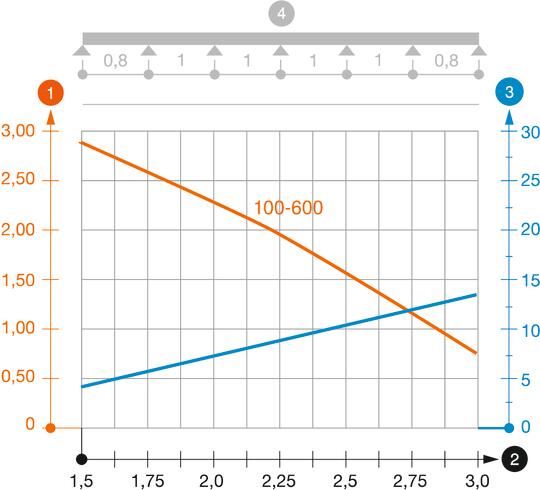

Belastningsdiagram kabelränna typ SKS 85
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning

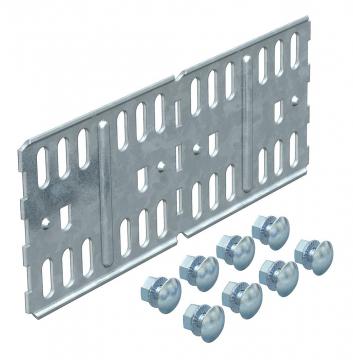

Längd- och vinkelförbindning efz
RLVL 85 FS 1131833 6067123 10 Styck

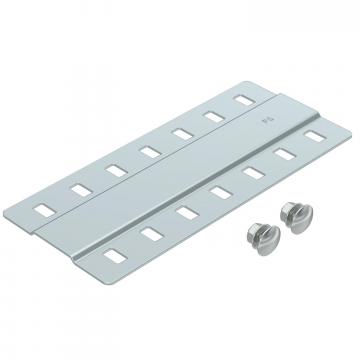

Skarvbeslag vfz (FS)
SSLB 200 FS ----- 7070213 20 Styck

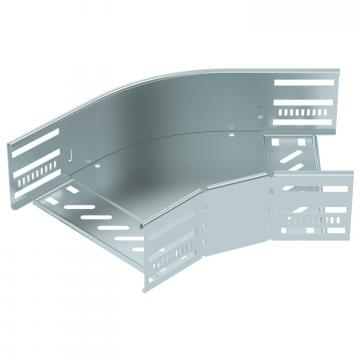

45° böj 85 FS
RB 45 820 FS ----- 6036202 1 Styck

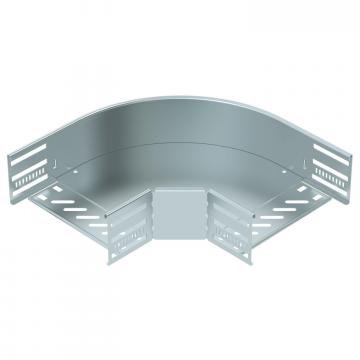

90° böj 85 FS
RB 90 820 FS ----- 6036702 1 Styck

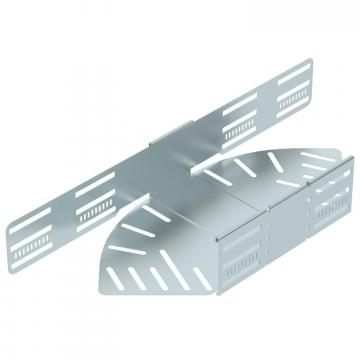

Böj med variabel vinkel 85 FS
RB W 820 FS ----- 6037202 1 Styck

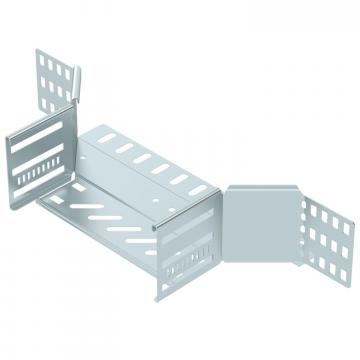

T-stycke 85 FS
RAA 820 FS ----- 6042133 1 Styck

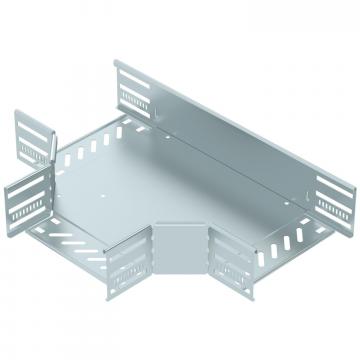

T-stycke 85 FS
RT 820 FS ----- 6038212 1 Styck
Lock med vridregel vfz (FS)
DRL 200 FS 1132159 6052207 3 m
Mellanvägg 85 vfz (FS)
TSG 85 FS 1131408 6062114 3 m - Ladda ner
-
