Kabelränna SKS 85 FS 3000 | 400 | 1,5 | nej | Stål | sendzimirförzinkad
morepic-1 morepic-2 morepic-3

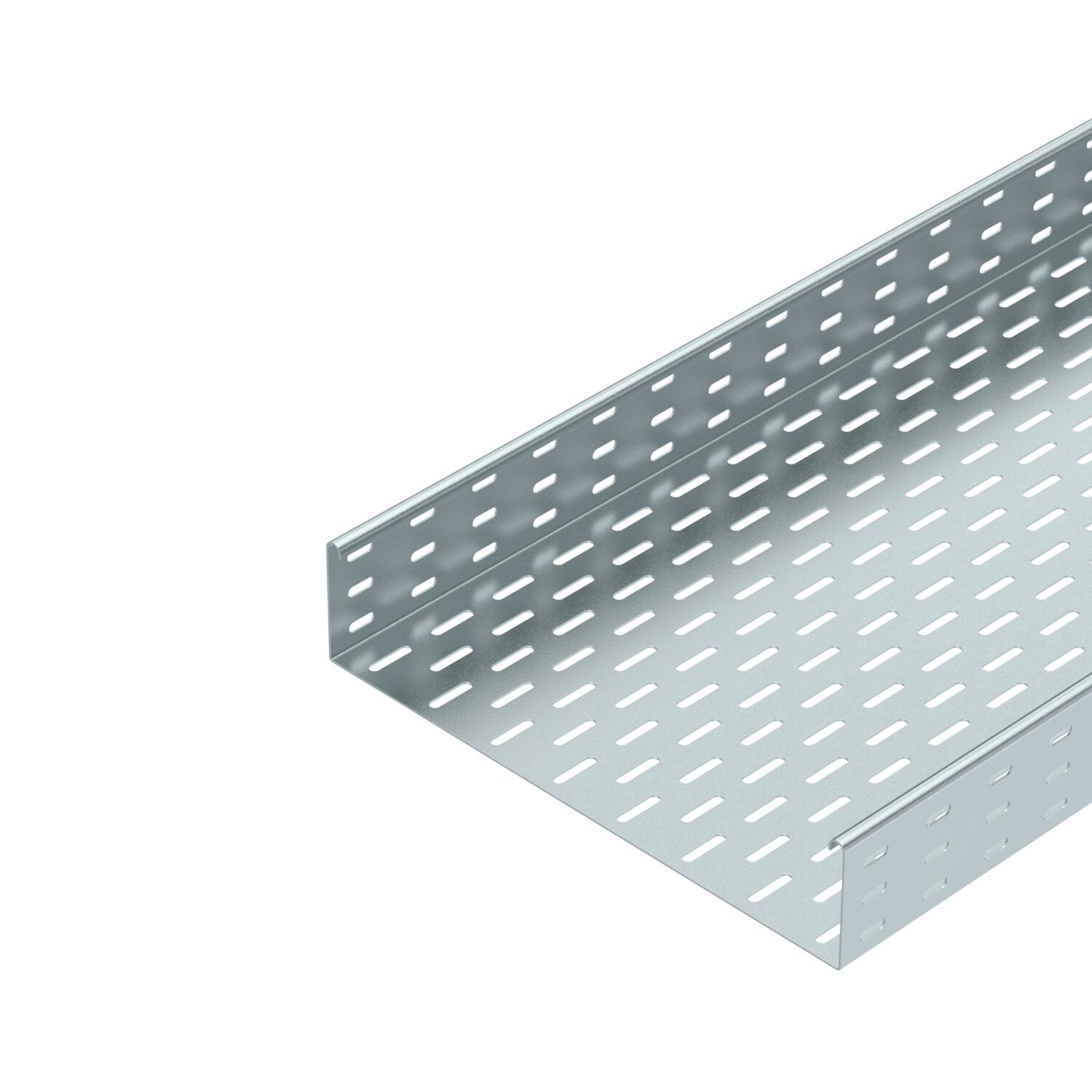

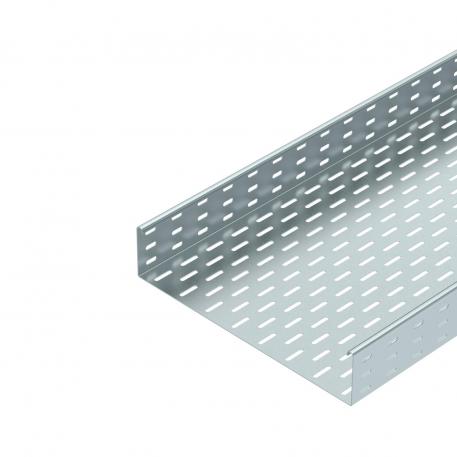

Kabelränna SKS 85 FS

Art.nr. 6058396 | EAN 4012196061273

3000 mm
1,5 mm
nej
Stål
sendzimirförzinkad
Produktbeskrivning
Produktbeskrivning
Tungt kabelrännsystem med 85 mm sidhöjd.
Magnetisk skärmdämpning utan lock 20 dB, med lock 50 dB.
  • Underwriters Laboratories Inc., USA & Canada
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
  • UKCA declaration of conformity
Teknisk data

Teknisk data

Belastningstesttyp enligt IEC 61537 typ II
Brandsäker installation / funktionsgaranti nej
Bredd 400 mm
Bredd 16 in
CO2-avtryck (GWP) från vagga till grind 16,1873 kg CO2e / 1 Meter

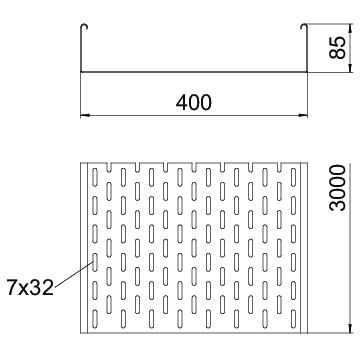

Dimension 85x400x3000
Färg zink
Höjd 85 mm
Höjd 3 in
Konsolavstånd 1,5 m 2,8 kN/m
Konsolavstånd 2,0 m 2,25 kN/m
Konsolavstånd 2,5 m 1,5 kN/m
Konsolavstånd 3,0 m 0,75 kN/m
Längd 10 ft
Längd 3000 mm
Maß W 400 mm
Material Stål
Mått 85 x 400
Mått B 400 mm
Med överdel nej
Monteringshål i botten ja
NATO-hålmönster nej
Plåttjocklek 0,6 in
Plåttjocklek 1,5 mm
Rostfritt stål, betat nej
Sidohålning ja
Tvärsnitt 33800 mm²
Tvärsnitt 338 cm²
Typ av förbindelse för kabelhållarsystem skruvad
Utförande förbindning medföljande förbindning
Utförande med brett spann nej
Yta sendzimirförzinkad

Teknisk data

Belastningsdiagram kabelränna typ SKS 85

Belastningsdiagram kabelränna typ SKS 85
  • Tillåten belastning i kN/m  Tillåten belastning i kN/m
  • Stödbredd i m Stödbredd i m
  • Gavelböjning i mm vid tillåtna kN/m Gavelböjning i mm vid tillåtna kN/m
  • Belastningskurva vid testning Belastningskurva vid testning
  • Belastningskurva med kabelränna/-ledningsbredd i mm Belastningskurva med kabelränna/-ledningsbredd i mm
  • Sidböjningskurva beroende på konsolavstånd Sidböjningskurva beroende på konsolavstånd
Alla typer

Alla typer

Typ Längd Bredd Plåttjocklek Brandsäker installation / funktionsgaranti Material Yta Art.nr. Mängd Minsta förpackning
SKS 820 FS 3000 mm 200 mm 1,5 mm nej Stål sendzimirförzinkad 6058205
3 m
SKS 840 FS 3000 mm 400 mm 1,5 mm nej Stål sendzimirförzinkad 6058396
3 m
Tillbehör

Systemtillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Längd- och vinkelförbindning efz Längd- och vinkelförbindning efz RLVL 85 FS 1131833 6067123
10 Styck
Skarvbeslag vfz (FS) Skarvbeslag vfz (FS) SSLB 400 FS ----- 7070221
20 Styck

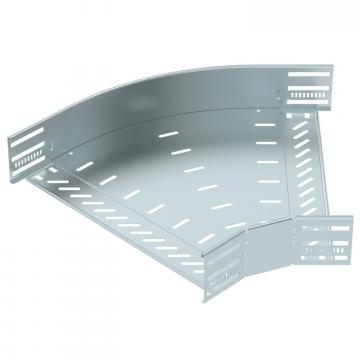

45° böj 85 FS 45° böj 85 FS RB 45 840 FS ----- 6036206
1 Styck

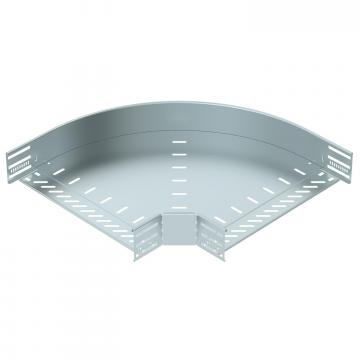

90° böj 85 FS 90° böj 85 FS RB 90 840 FS ----- 6036706
1 Styck

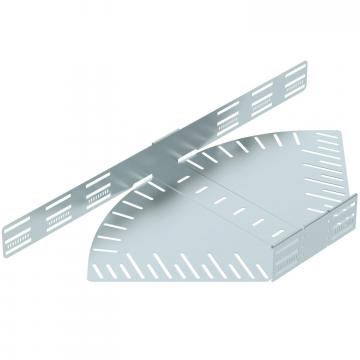

Böj med variabel vinkel 85 FS Böj med variabel vinkel 85 FS RB W 840 FS ----- 6037206
1 Styck

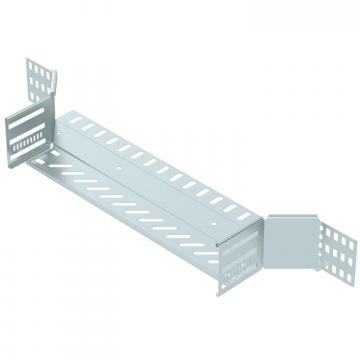

T-stycke 85 FS T-stycke 85 FS RAA 840 FS ----- 6042137
1 Styck

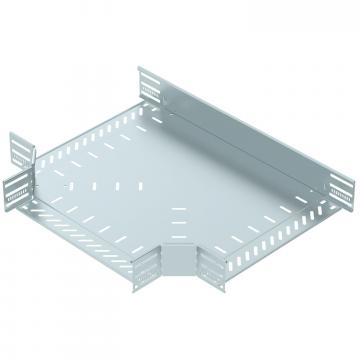

T-stycke 85 FS T-stycke 85 FS RT 840 FS ----- 6038216
1 Styck
Lock med vridregel vfz (FS) Lock med vridregel vfz (FS) DRL 400 FS 1132213 6052401
3 m
Mellanvägg 85 vfz (FS) Mellanvägg 85 vfz (FS) TSG 85 FS 1131408 6062114
3 m
