Kabelstege LG 110, 6 m VS FT
Art.nr. 6216468 | EAN 4012195065388 | E-Nr. 1132528
- Produktbeskrivning
-

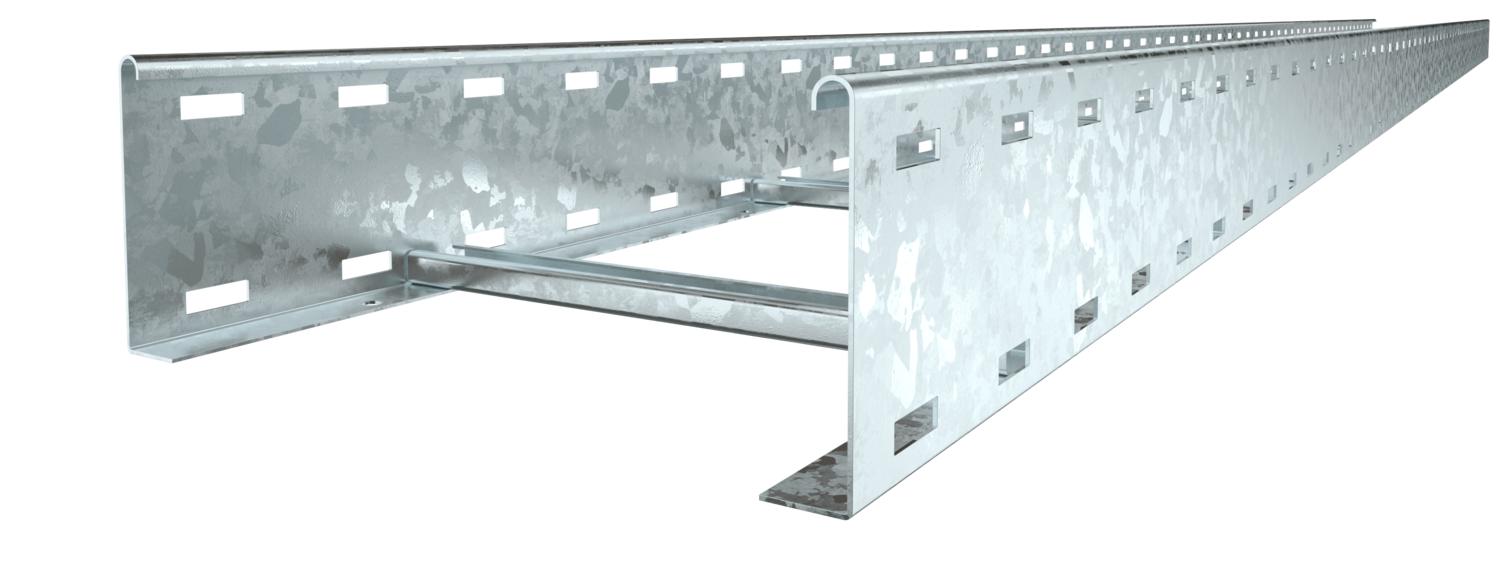

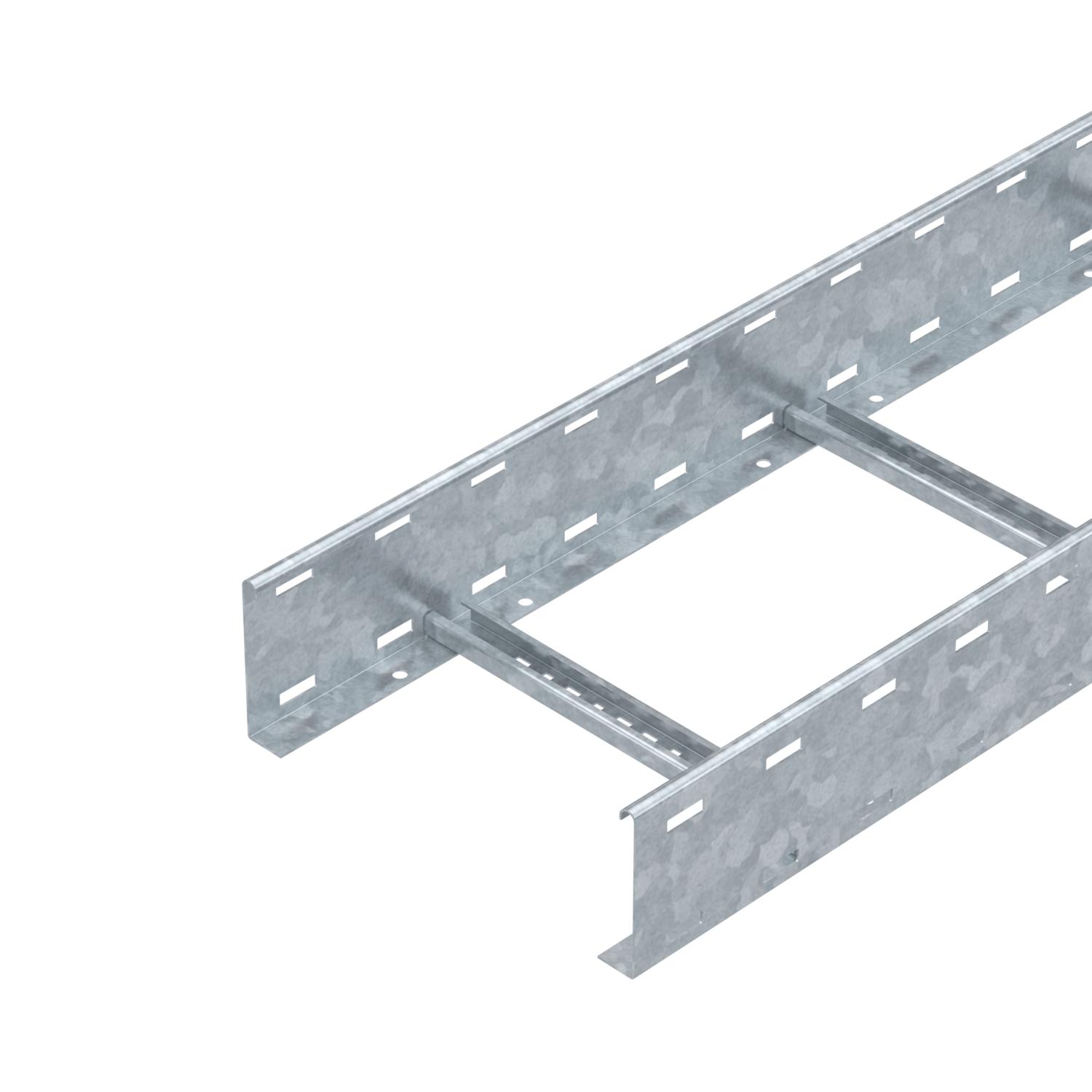

ProduktbeskrivningKabelstege med hålad sidogavel och sidohöjd 110 mm med nitade C-profilstegpinnar som är öppna uppåt.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
-
- Teknisk data
-
Teknisk data

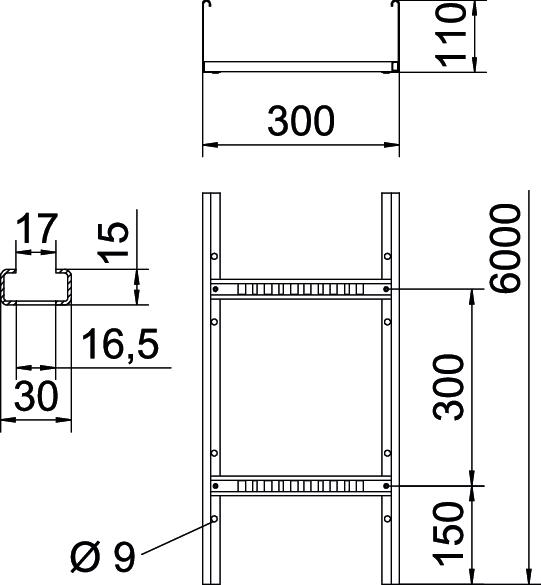

Brandsäker installation / funktionsgaranti nej Bredd 300 mm CO2-avtryck (GWP) från vagga till grind 9,4906 kg CO₂e / 1 Meter Dimension 110x300x6000 Färg zink Fastsättning stegpinnar blindnitad Gaveltjocklek 1,5 mm Höjd 110 mm Konsolavstånd 2,0 m 3,1 kN/m Konsolavstånd 2,5 m 2 kN/m Konsolavstånd 3,0 m 1,4 kN/m Konsolavstånd 3,5 m 0,9 kN/m Konsolavstånd 4,0 m 0,65 kN/m Konsolavstånd 4,5 m 0,5 kN/m Konsolavstånd 5,0 m 0,5 kN/m Längd 6000 mm Material Stål Mått 110x300x6000 Mått B 300 mm Mellanrumsmått stegpinne 16,50 Rostfritt stål, betat nej Sidohålning ja Stegpinneavstånd 300 mm Tvärsnitt 283 cm² Tvärsnitt 28300 mm² Utförande med brett spann nej Utförande sidogavel flata profiler Utförande stegpinnar Hålad profil Yta varmförzinkad Teknisk data

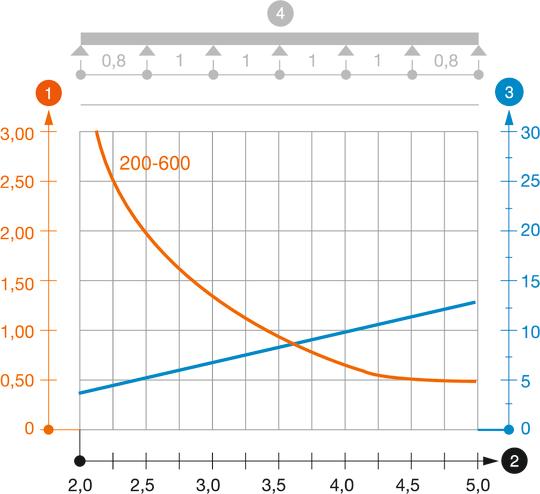

Belastningsdiagram kabelstege typ LG 110 VS
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning

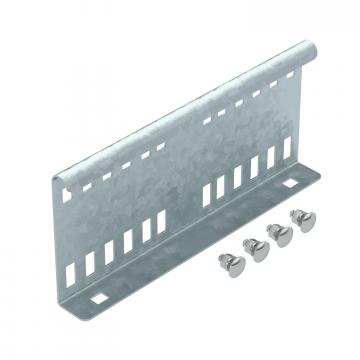

Skarv vfz (FT)
LVG 110 FT 1131469 6216548 10 Styck

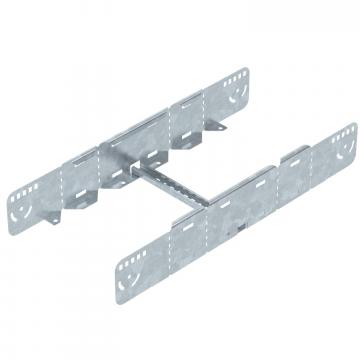

Multifunktionsförbindning FT
LMFV 1130 FT ----- 6225772 1 Styck
Lock med vridregel FT
DRL 300 FT ----- 6051383 3 m
Mellanvägg 85 (DD)
TSG 85 DD 1131409 6062331 3 m
Övergångsplåt FT
LAB 30 FT ----- 6220444 1 Styck Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning

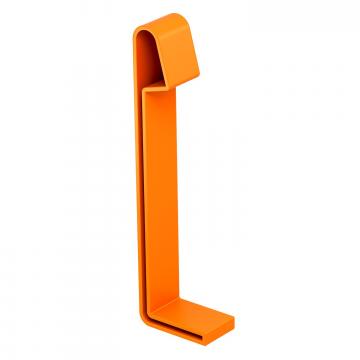

Ändstycke
SKH 110 OR 1131627 6222553 20 Par - Ladda ner
-
EU-försäkran om överensstämmelse LG 113 VS 6 FT / 6216468 , 0.12MB , pdfMiljöproduktdeklaration (EPD) LG 113 VS 6 FT / 6216468 , 1.48MB , pdfUK Förklaring av överensstämmelse LG 113 VS 6 FT / 6216468 , 0.09MB , pdfREACH försäkran om överensstämmelse LG 113 VS 6 FT / 6216468 , 0.12MB , pdfRoHS försäkran om överensstämmelse LG 113 VS 6 FT / 6216468 , 0.13MB , pdfMontage anvisningar Montageanvisning kabelstegs-system , 6.45MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
