Kabelstege LG 110, 6 m VS FT
Art.nr. 6216477 | EAN 4012195065432 | E-Nr. 1132537
- Produktbeskrivning
-

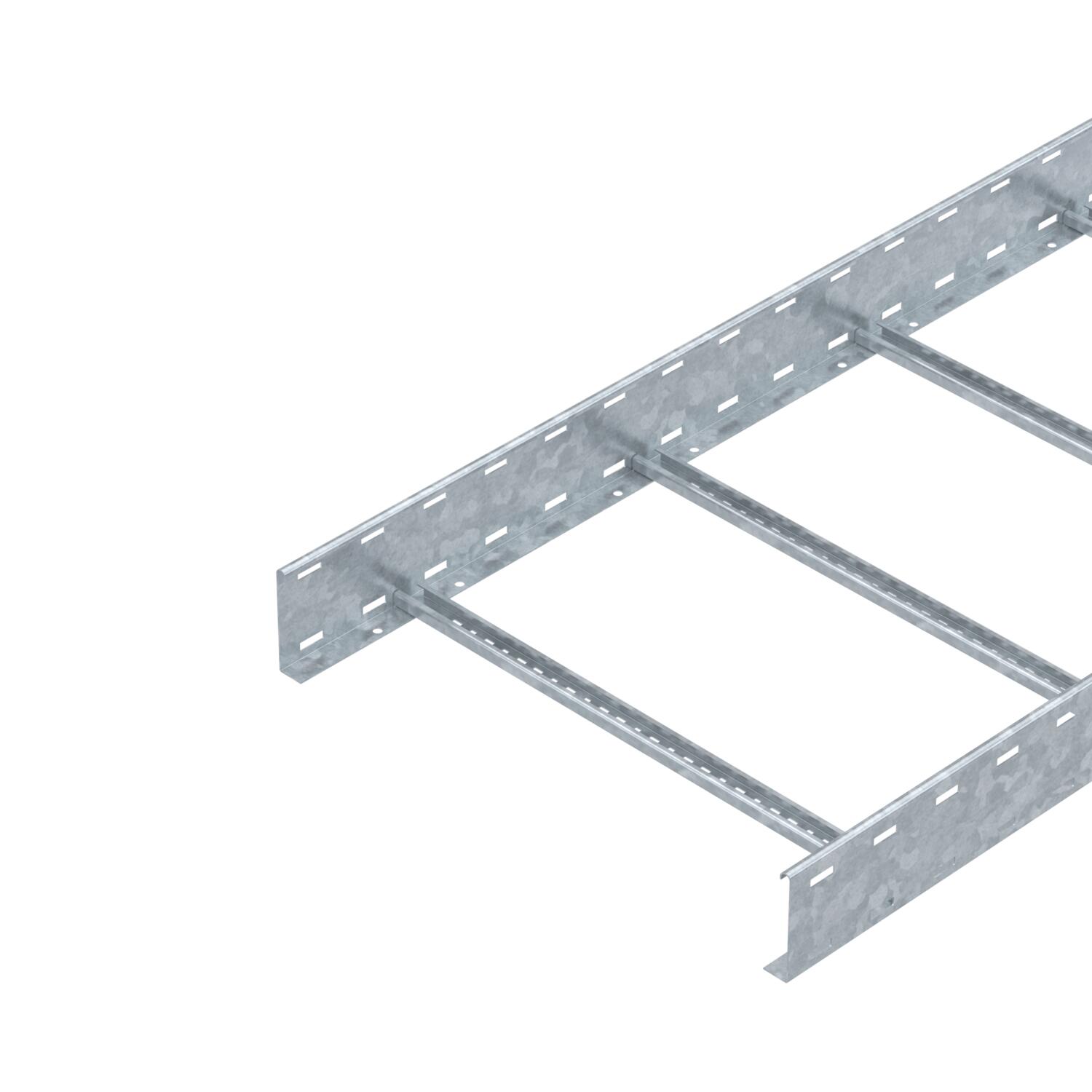

ProduktbeskrivningKabelstege med hålad sidogavel och sidohöjd 110 mm med nitade C-profilstegpinnar som är öppna uppåt.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
-
- Teknisk data
-
Teknisk data

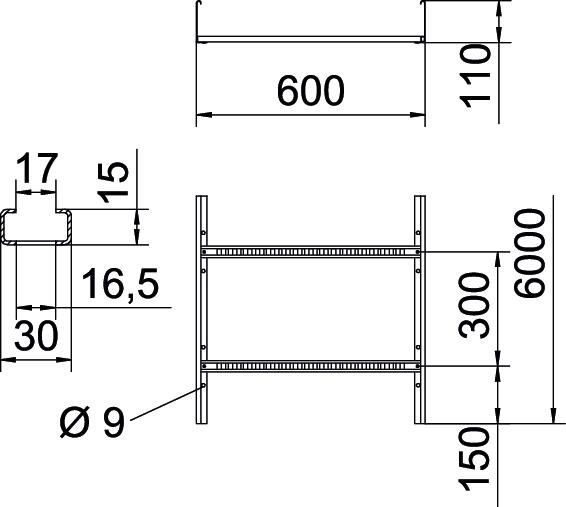

Brandsäker installation / funktionsgaranti nej Bredd 600 mm CO2-avtryck (GWP) från vagga till grind 11,2611 kg CO₂e / 1 Meter Dimension 110x600x6000 Färg zink Fastsättning stegpinnar blindnitad Gaveltjocklek 1,5 mm Höjd 110 mm Konsolavstånd 2,0 m 3,1 kN/m Konsolavstånd 2,5 m 2 kN/m Konsolavstånd 3,0 m 1,4 kN/m Konsolavstånd 3,5 m 0,9 kN/m Konsolavstånd 4,0 m 0,65 kN/m Konsolavstånd 4,5 m 0,5 kN/m Konsolavstånd 5,0 m 0,5 kN/m Längd 6000 mm Material Stål Mått 110x600x6000 Mått B 600 mm Mellanrumsmått stegpinne 16,50 Rostfritt stål, betat nej Sidohålning ja Stegpinneavstånd 300 mm Tvärsnitt 56800 mm² Tvärsnitt 568 cm² Utförande med brett spann nej Utförande sidogavel flata profiler Utförande stegpinnar Hålad profil Yta varmförzinkad Teknisk data
Belastningsdiagram kabelstege typ LG 110 VS
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarv vfz (FT)
LVG 110 FT 1131469 6216548 10 Styck
Multifunktionsförbindning FT
LMFV 1160 FT ----- 6225780 1 Styck
Mellanvägg 85 (DD)
TSG 85 DD 1131409 6062331 3 m Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Ändstycke
SKH 110 OR 1131627 6222553 20 Par - Ladda ner
-
