Kabelstege LG 60, 6 m VS FT
Art.nr. 6208656 | EAN 4012195064367 | E-Nr. 1132542
- Produktbeskrivning
-

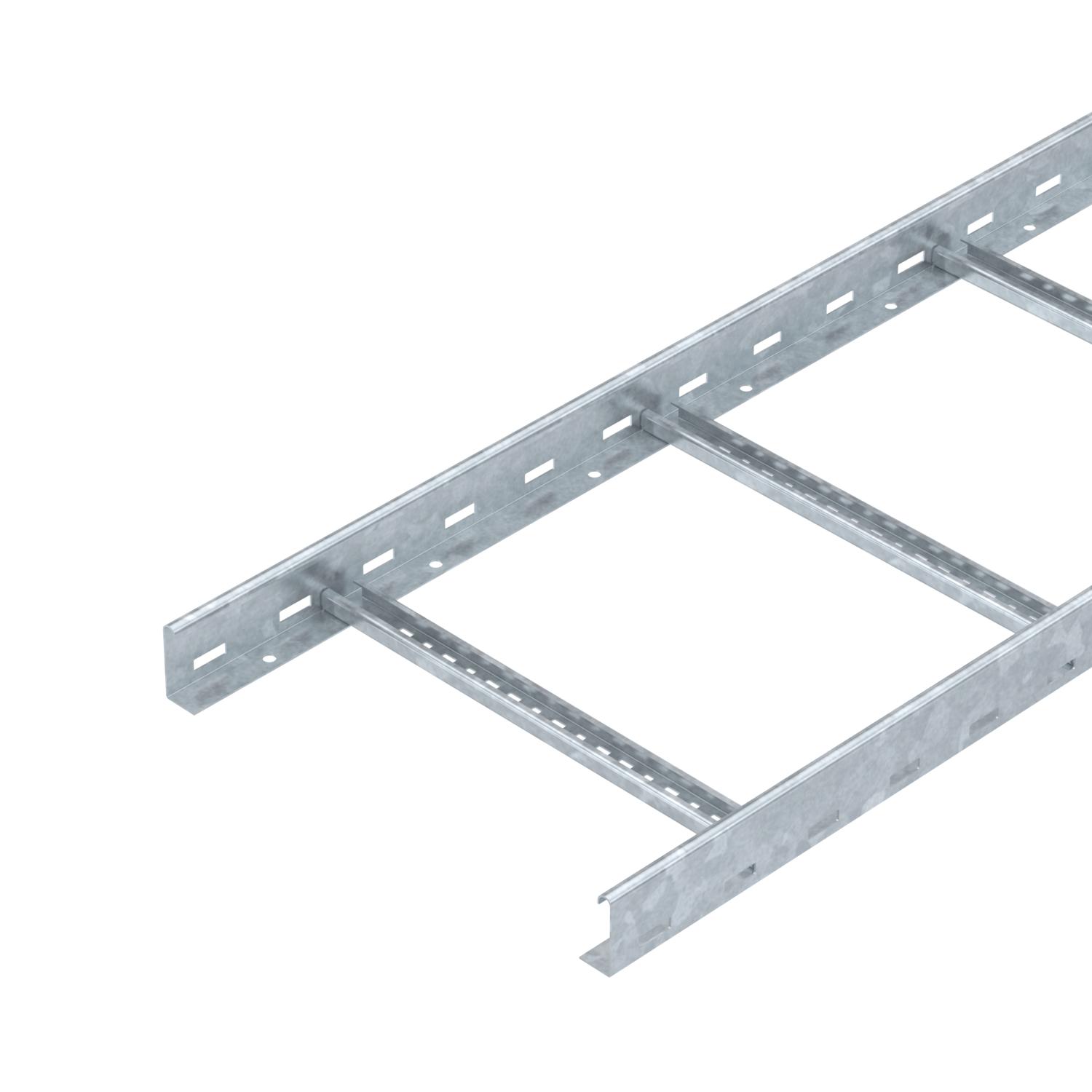

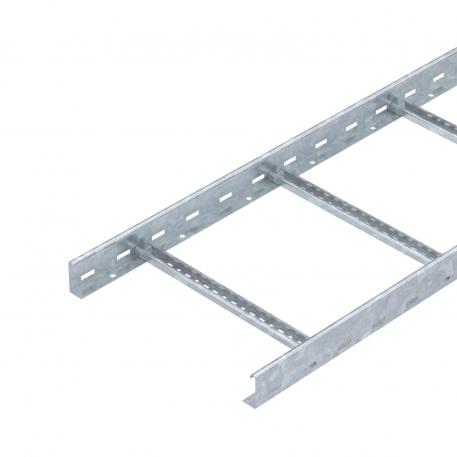

ProduktbeskrivningKabelstege med hålad sidgavel och sidohöjd 60 mm med nitade C-profilsteg som är öppna uppåt (utförande VS).
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
-
- Teknisk data
-
Teknisk data

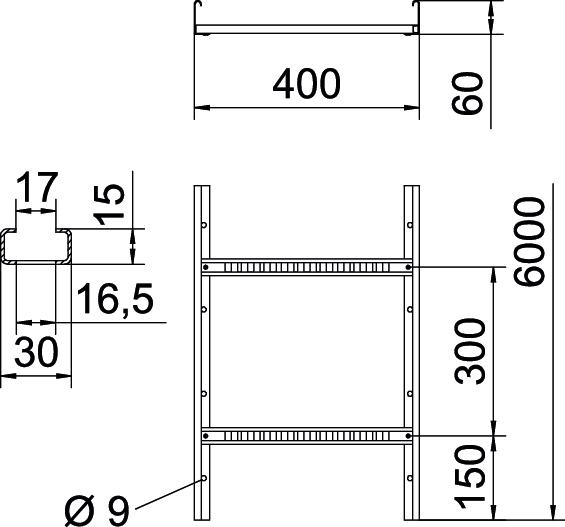

Brandsäker installation / funktionsgaranti ja Brandskydd Funktionsgaranti standardkonsolkonstruktion Bredd 400 mm CO2-avtryck (GWP) från vagga till grind 7,5572 kg CO₂e / 1 Meter Dimension 60x400x6000 Färg zink Fastsättning stegpinnar blindnitad Gaveltjocklek 1,5 mm Höjd 60 mm Konsolavstånd 1,5 m 3,1 kN/m Konsolavstånd 2,0 m 2,25 kN/m Konsolavstånd 2,5 m 1,5 kN/m Konsolavstånd 3,0 m 1,1 kN/m Konsolavstånd 3,5 m 0,75 kN/m Konsolavstånd 4,0 m 0,45 kN/m Längd 6000 mm Material Stål Mått 60x400x6000 Mått B 400 mm Mellanrumsmått stegpinne 16,50 Rostfritt stål, betat nej Sidohålning ja Stegpinneavstånd 300 mm Tvärsnitt 198 cm² Tvärsnitt 19800 mm² Utförande med brett spann nej Utförande sidogavel flata profiler Utförande stegpinnar Hålad profil Yta varmförzinkad Teknisk data
Belastningsdiagram kabelstege typ LG 60 VS
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Lock med vridregel FT
DRL 400 FT 6051413 3 m Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Mellanvägg 45 (DD)
TSG 45 DD 1131901 6062321 3 m
Skarv vfz (FT)
LVG 60 FT 1131471 6208843 10 Styck
Ändstycke 60
SKH 60 OR 1131628 6222537 40 Par
Multifunktionsförbindning FT
LMFV 640 FT ----- 6225734 1 Styck - Ladda ner
-
EU-försäkran om överensstämmelse LG 640 VS 6 FT / 6208656 , 0.12MB , pdfMiljöproduktdeklaration (EPD) LG 640 VS 6 FT / 6208656 , 1.48MB , pdfUK Förklaring av överensstämmelse LG 640 VS 6 FT / 6208656 , 0.09MB , pdfREACH försäkran om överensstämmelse LG 640 VS 6 FT / 6208656 , 0.09MB , pdfRoHS försäkran om överensstämmelse LG 640 VS 6 FT / 6208656 , 0.13MB , pdfMontage anvisningar Montageanvisning kabelstegs-system , 6.45MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
