Kabelstege LG 60, 6 m VS FT
Art.nr. 6208661 | EAN 4012195064381 | E-Nr. 1132545
- Produktbeskrivning
-

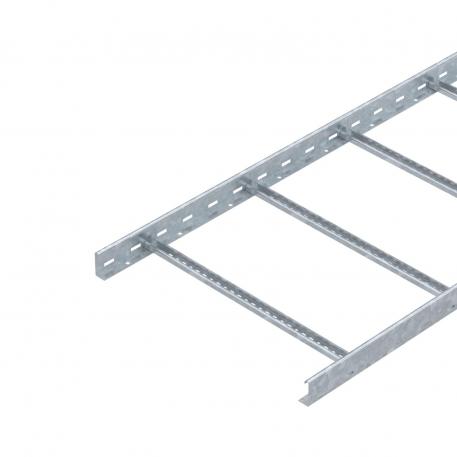

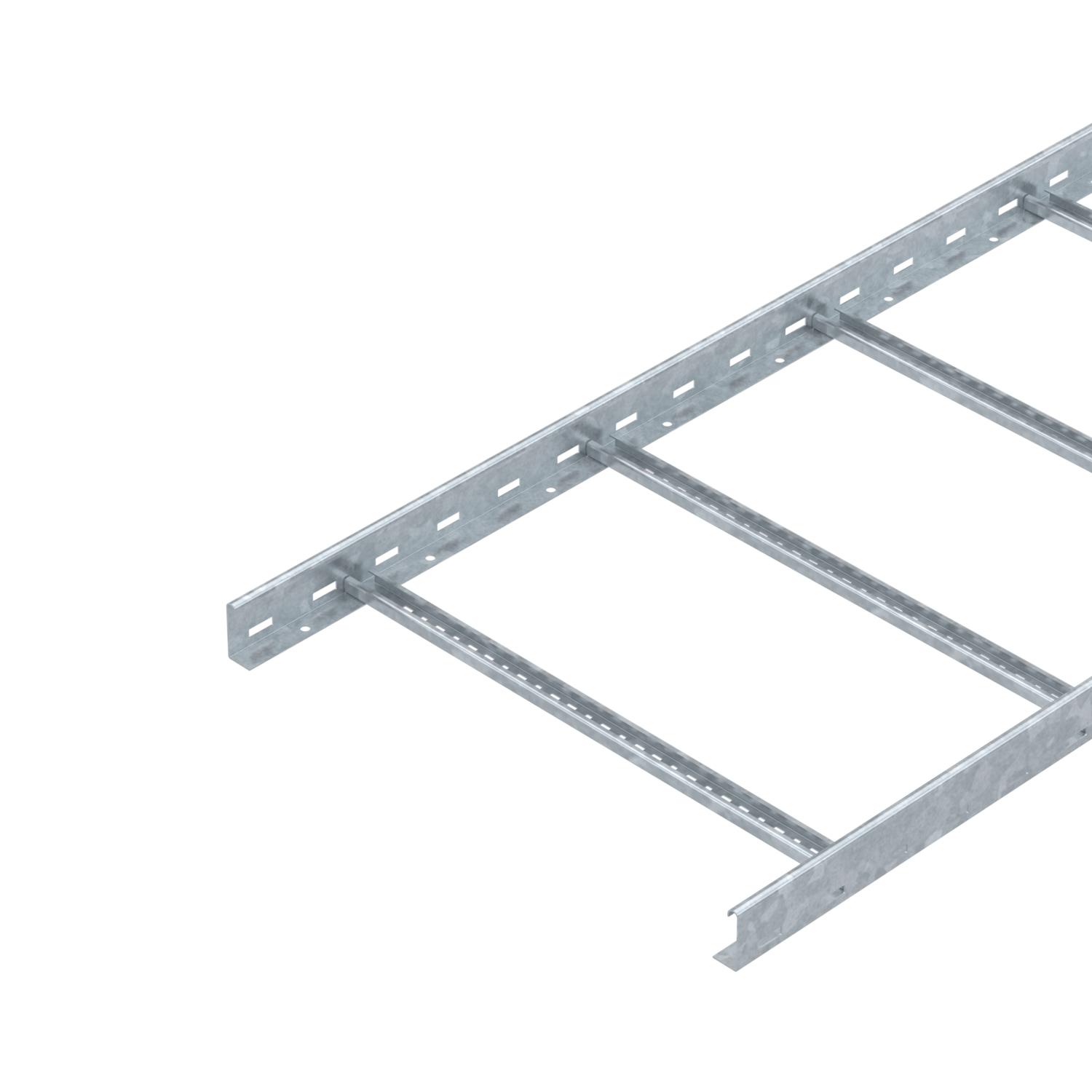

ProduktbeskrivningKabelstege med hålad sidgavel och sidohöjd 60 mm med nitade C-profilsteg som är öppna uppåt (utförande VS).
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
-
- Teknisk data
-
Teknisk data

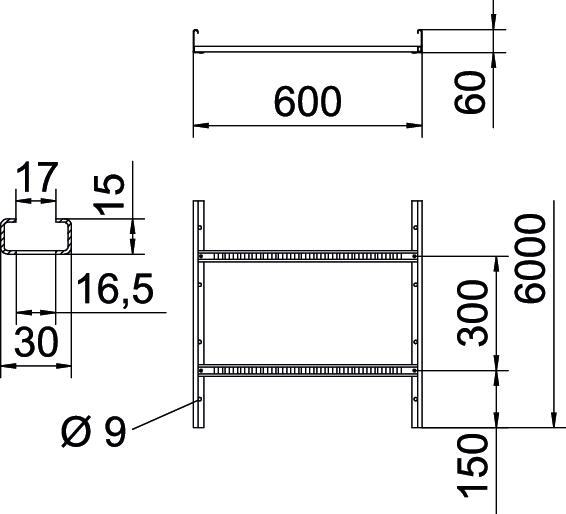

Brandsäker installation / funktionsgaranti nej Bredd 600 mm CO2-avtryck (GWP) från vagga till grind 8,6196 kg CO₂e / 1 Meter Dimension 60x600x6000 Färg zink Fastsättning stegpinnar blindnitad Gaveltjocklek 1,5 mm Höjd 60 mm Konsolavstånd 1,5 m 3,1 kN/m Konsolavstånd 2,0 m 2,25 kN/m Konsolavstånd 2,5 m 1,5 kN/m Konsolavstånd 3,0 m 1,1 kN/m Konsolavstånd 3,5 m 0,75 kN/m Konsolavstånd 4,0 m 0,45 kN/m Längd 6000 mm Material Stål Mått 60x600x6000 Mått B 600 mm Mellanrumsmått stegpinne 16,50 Rostfritt stål, betat nej Sidohålning ja Stegpinneavstånd 300 mm Tvärsnitt 29800 mm² Tvärsnitt 298 cm² Utförande med brett spann nej Utförande sidogavel flata profiler Utförande stegpinnar Hålad profil Yta varmförzinkad Teknisk data

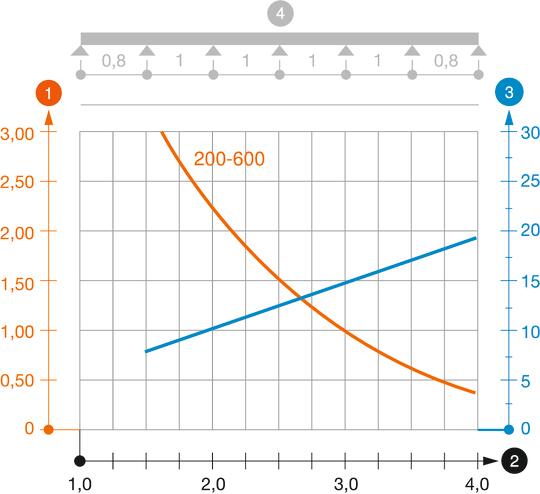

Belastningsdiagram kabelstege typ LG 60 VS
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Alla typer
-
Monteringstillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Mellanvägg 45 (DD)
TSG 45 DD 1131901 6062321 3 m
Skarv vfz (FT)
LVG 60 FT 1131471 6208843 10 Styck
Ändstycke 60
SKH 60 OR 1131628 6222537 40 Par
Multifunktionsförbindning FT
LMFV 660 FT ----- 6225738 1 Styck - Ladda ner
-
