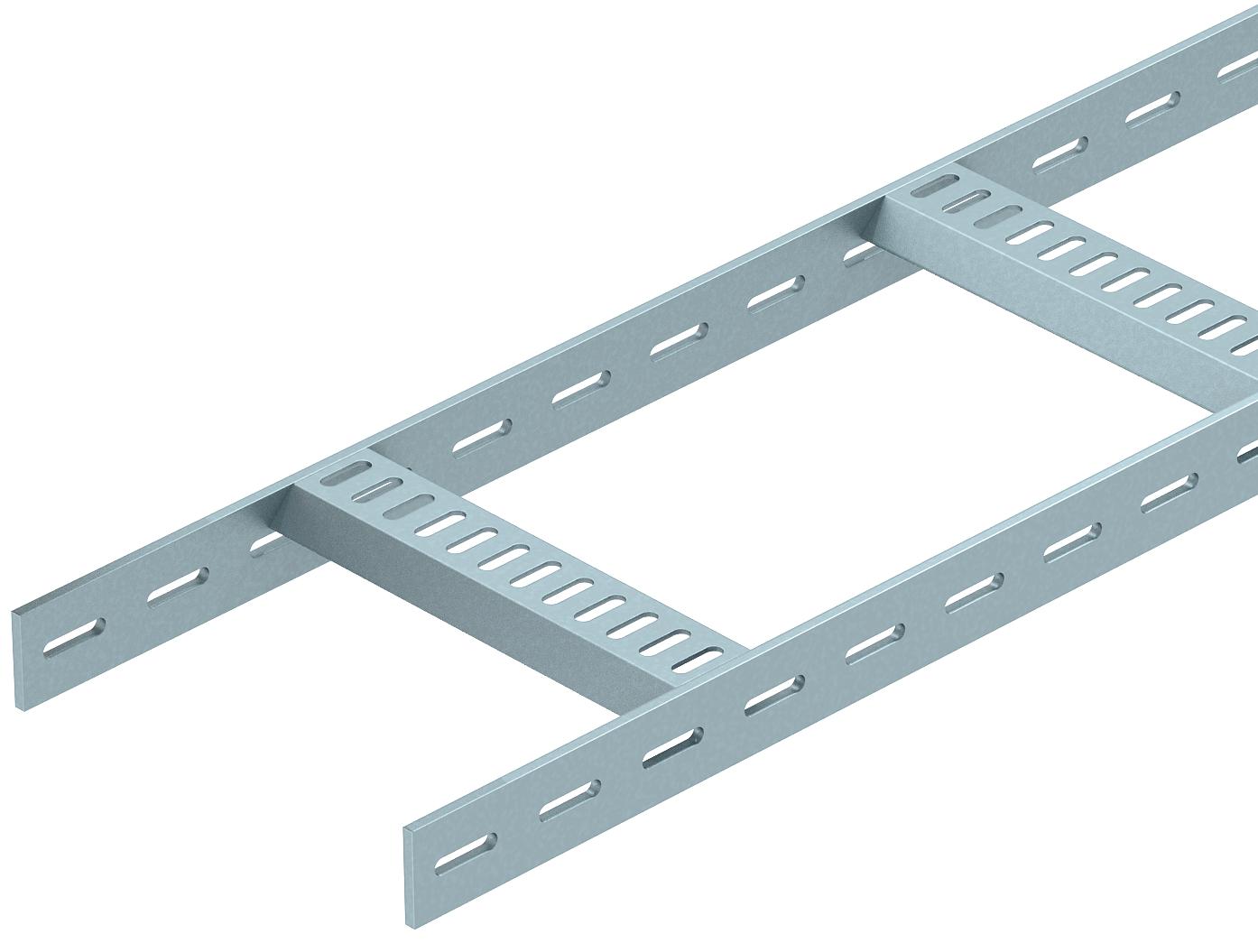

Kabelstege med trapetssteg, standard FT
Art.nr. 7097409 | EAN 4012196980246
- Produktbeskrivning
-
ProduktbeskrivningKabelstege för fartyg, med hålad sidogavel med sidhöjd 40 mm, med fastsvetsade hålade trapetsstegpinnar med öppning nedåt. Belastning kontrollerad enligt IEC med förbindning typ SLV.
Kabelstegen för fartyg plus tillbehören kan också levereras i rostfritt stål på begäran. Pulverlackering med RAL-färger finns.
-
- Teknisk data
-
Teknisk data

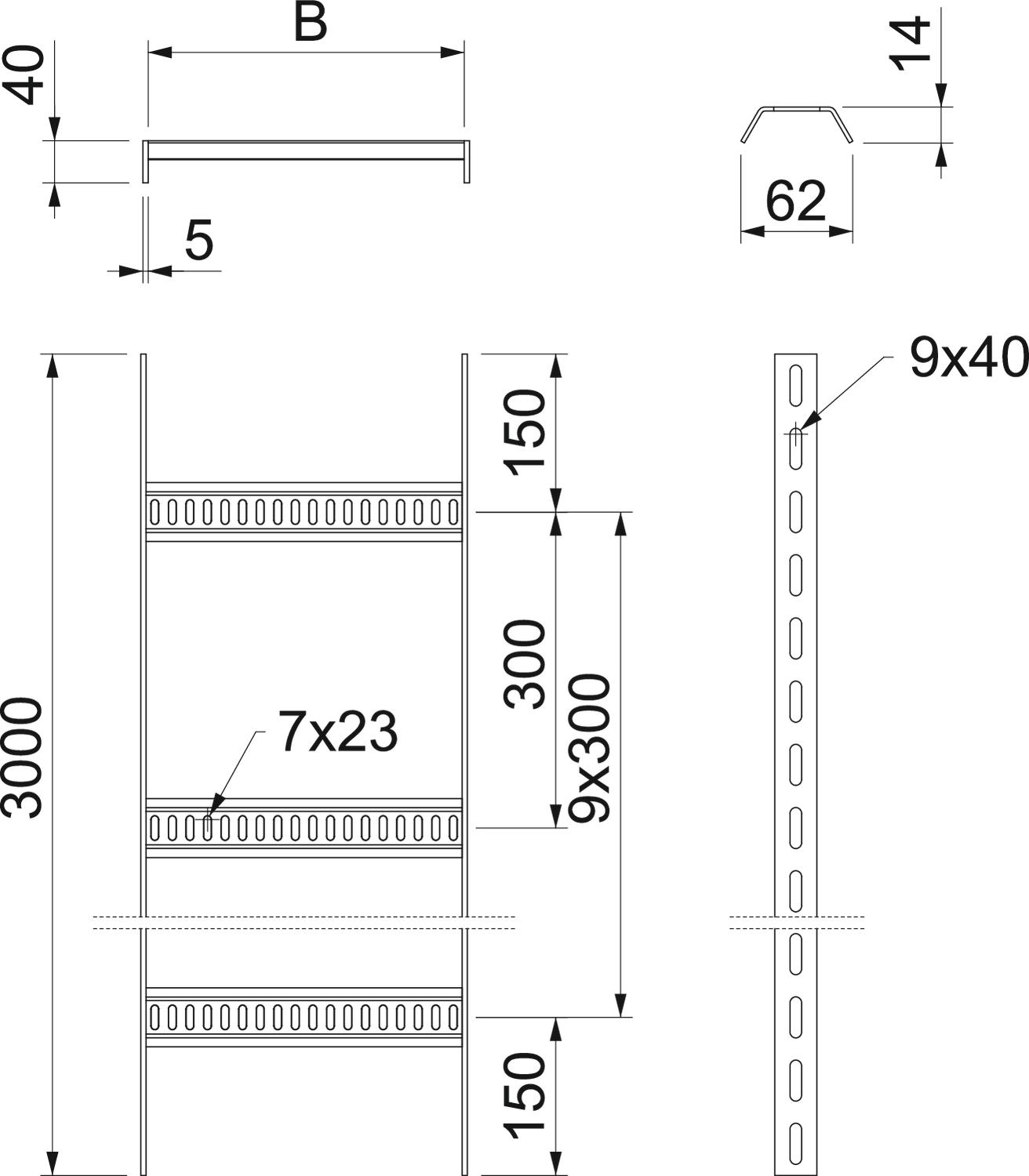

Brandsäker installation / funktionsgaranti nej Bredd 100 mm CO2-avtryck (GWP) från vagga till grind 7,4966 kg CO2e / 1 Meter Dimension 40x110x3000 Färg zink Fastsättning stegpinnar svetsad Gaveltjocklek 5 mm Höjd 40 mm Konsolavstånd 1,5 m 3 kN/m Konsolavstånd 2,0 m 2 kN/m Konsolavstånd 2,5 m 1 kN/m Konsolavstånd 3,0 m 0,6 kN/m Längd 3000 mm Material Stål Mått B 110 mm Rostfritt stål, betat nej Sidohålning ja Stegpinneavstånd 300 mm Utförande med brett spann nej Utförande sidogavel flata profiler Utförande stegpinnar Hålad profil Yta varmförzinkad Teknisk data

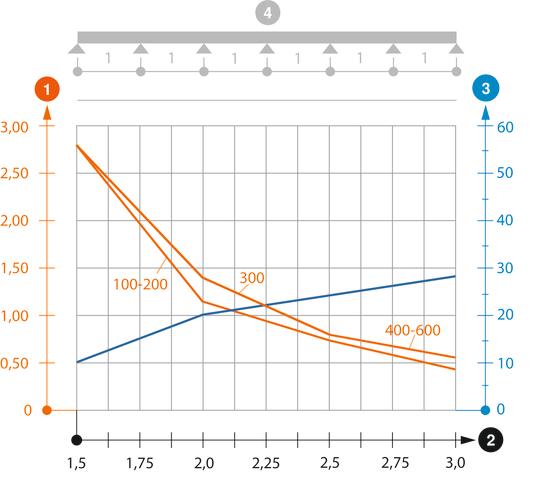

Belastningsdiagram kabelstege typ SL62
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
Belastningskurva vid testning
-
- Alla typer
-
Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning

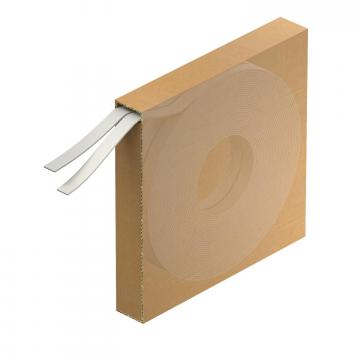

Spännband A2K, svart
SBR 8 A2K 6490192 40 m - Ladda ner
-
EU-försäkran om överensstämmelse SL 62 100 FT / 7097409 , 0.12MB , pdfPrestandadeklaration SL 62 100 FT / 7097409 , 0.55MB , pdfREACH försäkran om överensstämmelse SL 62 100 FT / 7097409 , 0.12MB , pdfRoHS försäkran om överensstämmelse SL 62 100 FT / 7097409 , 0.13MB , pdfMontage anvisningar General information on the mounting , 2.65MB , pdf
