Kanalenhet, blind, höjd 40-70 mm 2400 | 300 | 40 | 70 | 3

Kanalenhet, blind, höjd 40-70 mm

Art.nr. 7424402 | EAN 4012195244134 | E-Nr. 1181121

Art.nr. / Typ

Längd	2400 mm

Bredd

Kanalhöjd min.	40 mm

Kanalhöjd max.	70 mm

Täckram	3

Produktbeskrivning

Produktbeskrivning

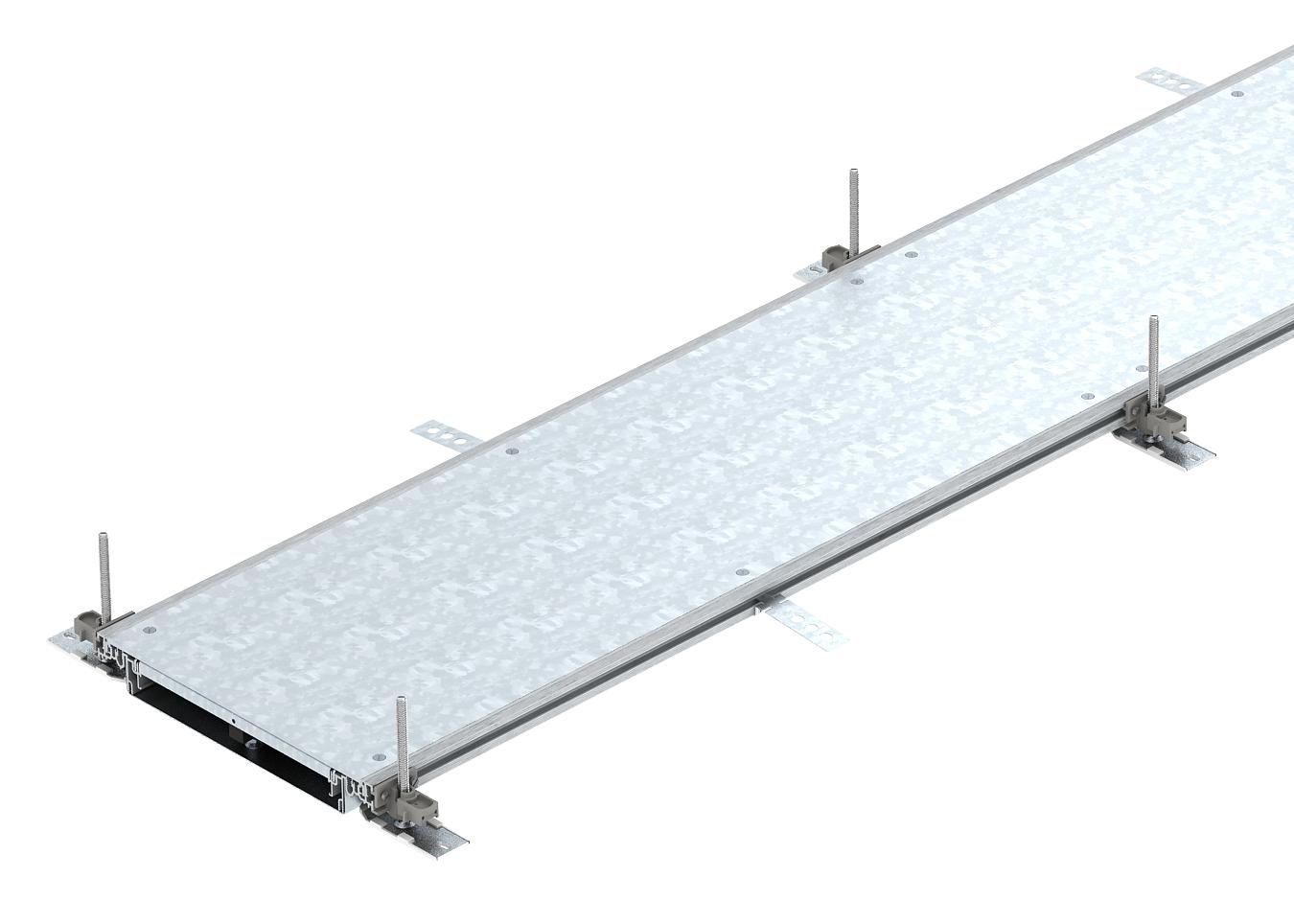

Monteringsfärdig kanalenhet med 3 blindlock för ledningsdragning bestående av kanalunderdel (bottenplåt med sido- och golvbeläggningsinsättningsprofiler) och kanallock. Bottenplåt med hållare för självkontakterande installation av mellanväggar. I leveransen ingår 6 höjdjusterbara fästvinklar, 6 golvbeläggningsankare och locktätningar (3 st. för kanalbredd 200 eller 300) eller höjdjusterbara lockkonsoler (3 st. för kanalbredd 400 och 6 st. för kanalbredd 500 och 600). Kanallocken är fastskruvade vid leveransen.

Teknisk data

Teknisk data

Antal instickbara skiljeväggar	2
Antal ledningsdragningar	3 St.
Antal möjliga inbyggnadsenheter	3
Avsedd för expansionsfogar	nej
Avtagbar överdel	ja
Bottenplatta	ja
Bredd	300 mm
CO2-avtryck (GWP) från vagga till grind	29,1649 kg CO₂e / 1 Meter
Dimension	2400x300x40
Frånkopplingsbar	nej

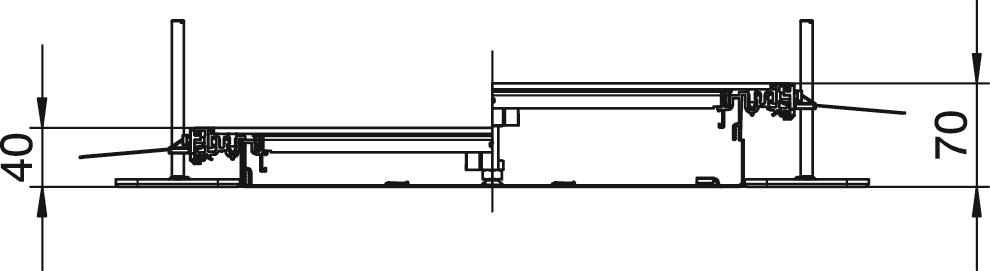

Höjdjusteringsintervall max.	70 mm
Höjdjusteringsintervall min.	40 mm
Kanalhöjd max.	70 mm
Kanalhöjd min.	40 mm
Längd	2400 mm
Lockfastsättning med snäppfunktion	nej

Material	Stål
Materialtjocklek lock	4
Med anslutningsöppning	nej
Med överhäng	ja
Med potentialutjämning	nej
Med skiljevägg	nej
Mellanväggsfastsättning	snäpp
Minimihöjd på underlagsgolvet	40
Möjlighet till insättning av tätning	ja
Monteringsöppning	utan
Monteringsöppning för golvtank	nej
Skydd till monteringsöppning	nej
Täckram	3
Tvärsnitt	4000 mm²
Yta	sendzimirförzinkad

Alla typer

Alla typer

Typ	Längd	Bredd	Kanalhöjd min.	Kanalhöjd max.	Täckram	E-Nr.	Art.nr.	Mängd	Minsta förpackning
OKA-W2004030	2400 mm	200 mm	40 mm	70 mm	3	1181120	7424400	m	2,4 m
OKA-W3004030	2400 mm	300 mm	40 mm	70 mm	3	1181121	7424402	m	2,4 m
OKA-W4004030	2400 mm	400 mm	40 mm	70 mm	3	1181122	7424404	m	2,4 m
OKA-W5004030	2400 mm	500 mm	40 mm	70 mm	3	1181123	7424406	m	2,4 m
OKA-W6004030	2400 mm	600 mm	40 mm	70 mm	3	1181124	7424408	m	2,4 m

Tillbehör

Systemtillbehör

Produkter	Typ	E-Nr.	Art.nr.	Mängd	Minsta förpackning
Byggsats för vinkelavgrening till vänster, höjd 40-150 mm	OKA-G30040150FBL	1181083	7423952	Styck	1 Styck
Byggsats för vinkelavgrening till höger, höjd 40-150 mm	OKA-G30040150FBR	1181078	7423972	Styck	1 Styck
Kanaländstycke, höjd 40-150 mm	OKA-G30040150ES	1181072	7424282	Styck	1 Styck
Byggsats för kanalförgrening T och kors	OKA FB2 TX	1181076	7424821	Styck	1 Styck
Påbyggnadsenhet för GES9, höjd 40-70 mm	OKA-W A 4030 9	1181125	7424884	Styck	1 Styck
Påbyggnadsenhet för GES4, höjd 60-110 mm	OKA-W A 6050 4	1181020	7424900	Styck	1 Styck
Påbyggnadsenhet för GES6, höjd 60-110 mm	OKA-W A 6050 6	1181021	7424902	Styck	1 Styck
Skyddsledarvinkel	8AWR	1175751	6288704	Styck	10 Styck
