Påbyggnadsenhet för GES4, höjd 60-110 mm
Art.nr. 7424900 | EAN 4012195245179 | E-Nr. 1181020
- Produktbeskrivning
-

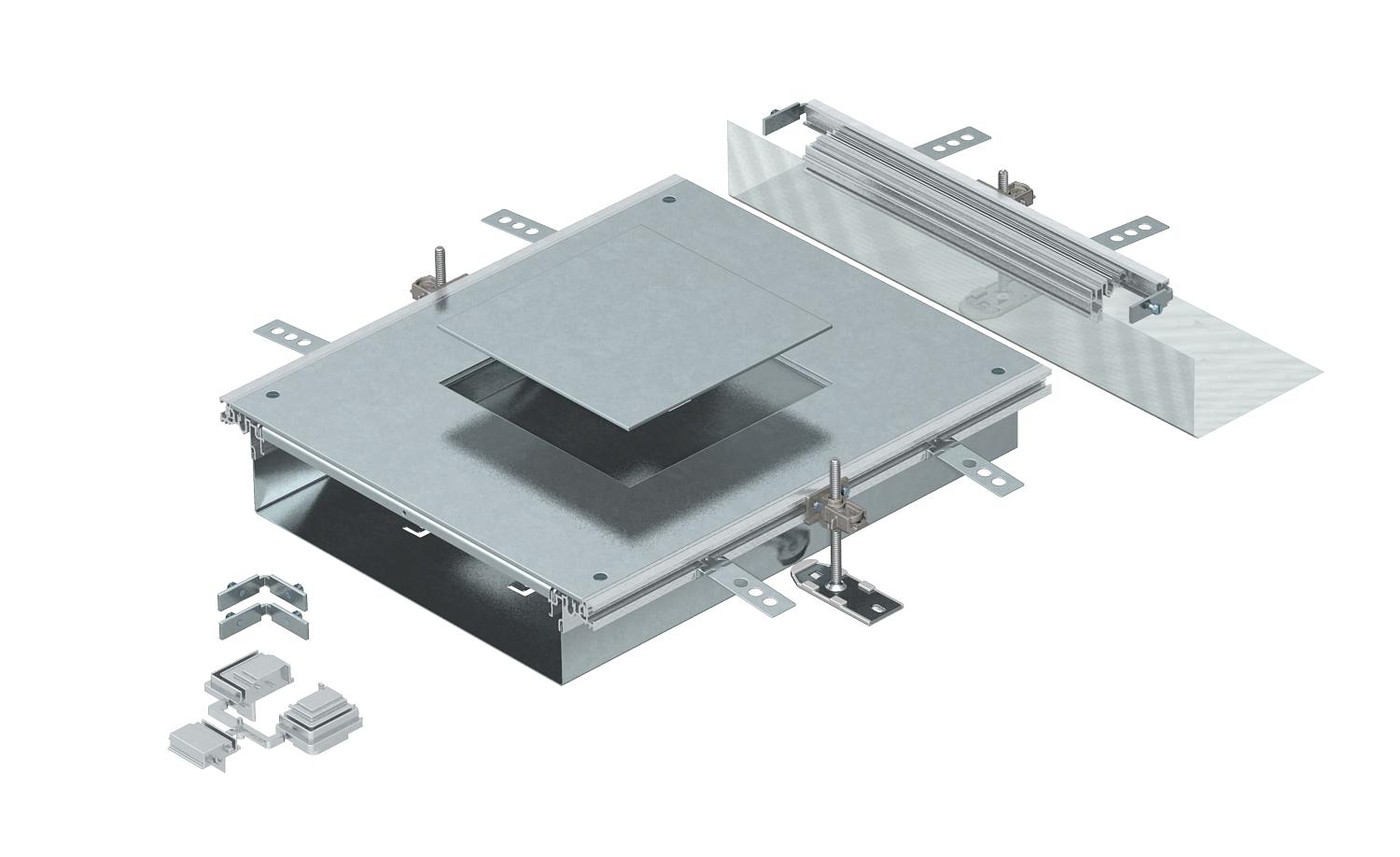

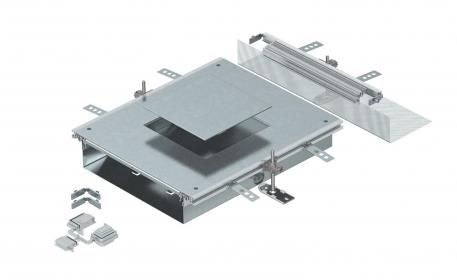

ProduktbeskrivningMonteringsfärdig kanaltillbyggnadsenhet med ett apparatmonteringslock för montering av en monteringsenhet i storlek 4, bestående av kanalunderdel (bottenplåt med sido- och golvbeläggningsinsättningsprofiler), kanallock med försluten monteringsöppning (blind) och ett kanalslutstycke. I leveransen ingår 3 höjdjusteringsbara fästvinklar, 3 golvbeläggningsankare, 1 lockkonsol och 1 byggsats för vinkelförgrening.
-
- Teknisk data
-
Teknisk data

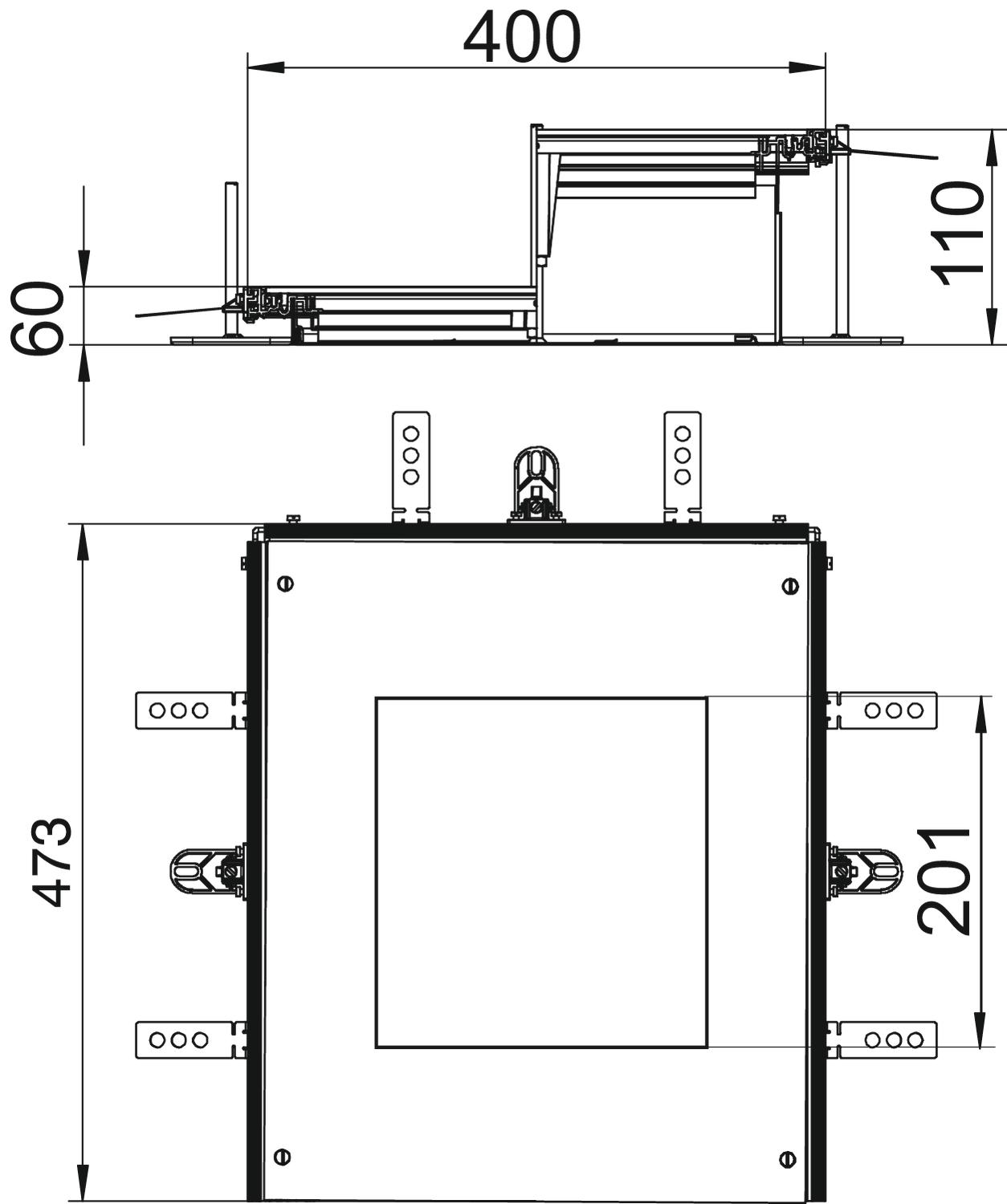

Antal monteringsöppningar 1 Avsedd för expansionsfogar nej Avtagbar överdel ja Bottenplatta nej Bredd 400 mm Frånkopplingsbar nej Höjdjusteringsintervall max. 110 mm Höjdjusteringsintervall min. 60 mm Kanalhöjd max. 110 mm Kanalhöjd min. 60 mm Lämplig för försänkt golvkanal nej Lämplig för kanal i golvplanet, sluten nej Längd 473 mm Lockfastsättning med snäppfunktion nej Material Stål Materialtjocklek lock 4 Mått a 201 mm Mått A 400 mm Mått H 60 mm Med anslutningsöppning ja Med överhäng ja Med potentialutjämning nej Med skiljevägg nej Minimihöjd på underlagsgolvet 60 Möjlighet till insättning av tätning ja Monteringsöppning för apparatinsats Monteringsöppning för golvtank nej Monteringsöppning för monteringsenhet kvadratisk Nominell dimension för apparater 4 Passar för golvinstallationskanal, öppen upptill ja Skydd till monteringsöppning ja Täckram 1 Yta sendzimirförzinkad - Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Apparatinsats kvadratisk för underlagsgolvhöjd 55 mm
GES9 55U V 7011 1181135 7405037 1 Styck
Apparatinsats kvadratisk för underlagsgolvhöjd 55 mm
GES9 55U V 9011 1181136 7405039 1 Styck - Ladda ner
-
EU-försäkran om överensstämmelse OKA-W A 6050 4 / 7424900 , 0.13MB , pdfREACH försäkran om överensstämmelse OKA-W A 6050 4 / 7424900 , 0.13MB , pdfRoHS försäkran om överensstämmelse OKA-W A 6050 4 / 7424900 , 0.13MB , pdfGodkännande VDE-godkännande OKA , 0.18MB , pdfMontage anvisningar Monteringsanvisning kanalsystem i golv OKA-G och OKA-W , 3.48MB , pdfInga kravspecifikationer tillgängliga för denna produkt
