Kanalenhet, blind, höjd 60-110 mm 2400 | 300 | 60 | 110 | 3
morepic-1 morepic-2

Kanalenhet, blind, höjd 60-110 mm

Art.nr. 7424422 | EAN 4012195244202 | E-Nr. 1181001

2400 mm
60 mm
110 mm
3
Produktbeskrivning
Produktbeskrivning
Monteringsfärdig kanalenhet med 3 blindlock för ledningsdragning bestående av kanalunderdel (bottenplåt med sido- och golvbeläggningsinsättningsprofiler) och kanallock. Bottenplåt med hållare för självkontakterande installation av mellanväggar. I leveransen ingår 6 höjdjusterbara fästvinklar, 6 golvbeläggningsankare och locktätningar (3 st. för kanalbredd 200 eller 300) eller höjdjusterbara lockkonsoler (3 st. för kanalbredd 400 och 6 st. för kanalbredd 500 och 600). Kanallocken är fastskruvade vid leveransen.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
Teknisk data

Teknisk data

Antal instickbara skiljeväggar 2
Antal ledningsdragningar 3 St.
Antal möjliga inbyggnadsenheter 3
Avsedd för expansionsfogar nej
Avtagbar överdel ja
Bottenplatta ja
Bredd 300 mm
CO2-avtryck (GWP) från vagga till grind 59,9667 kg CO₂e / 1 Meter
Dimension 2400x300x60
Frånkopplingsbar nej

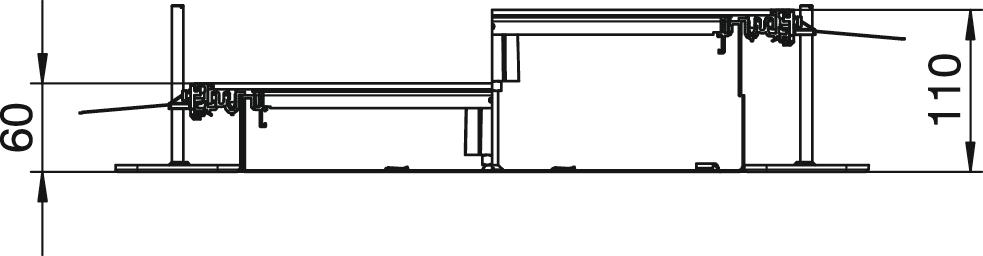

Höjdjusteringsintervall max. 110 mm
Höjdjusteringsintervall min. 60 mm
Kanalhöjd max. 110 mm
Kanalhöjd min. 60 mm
Längd 2400 mm
Lockfastsättning med snäppfunktion nej
Material Stål
Materialtjocklek lock 4
Med anslutningsöppning nej
Med överhäng ja
Med potentialutjämning nej
Med skiljevägg nej
Mellanväggsfastsättning snäpp
Minimihöjd på underlagsgolvet 60
Möjlighet till insättning av tätning ja
Monteringsöppning utan
Monteringsöppning för golvtank nej
Skydd till monteringsöppning nej
Täckram 3
Tvärsnitt 8100 mm²
Yta sendzimirförzinkad
Alla typer

Alla typer

Typ Längd Bredd Kanalhöjd min. Kanalhöjd max. Täckram E-Nr. Art.nr. Mängd Minsta förpackning
OKA-W2006050 2400 mm 200 mm 60 mm 110 mm 3 1181000 7424420
2,4 m
OKA-W3006050 2400 mm 300 mm 60 mm 110 mm 3 1181001 7424422
2,4 m
OKA-W4006050 2400 mm 400 mm 60 mm 110 mm 3 1181002 7424424
2,4 m
OKA-W5006050 2400 mm 500 mm 60 mm 110 mm 3 1181003 7424426
2,4 m
OKA-W6006050 2400 mm 600 mm 60 mm 110 mm 3 1181004 7424428
2,4 m
Tillbehör

Systemtillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Byggsats för vinkelavgrening till vänster, höjd 40-150 mm Byggsats för vinkelavgrening till vänster, höjd 40-150 mm OKA-G30040150FBL 1181083 7423952
1 Styck
Byggsats för vinkelavgrening till höger, höjd 40-150 mm Byggsats för vinkelavgrening till höger, höjd 40-150 mm OKA-G30040150FBR 1181078 7423972
1 Styck
Kanaländstycke, höjd 40-150 mm Kanaländstycke, höjd 40-150 mm OKA-G30040150ES 1181072 7424282
1 Styck
Byggsats för kanalförgrening T och kors Byggsats för kanalförgrening T och kors OKA FB2 TX 1181076 7424821
1 Styck
Påbyggnadsenhet för GES4, höjd 60-110 mm Påbyggnadsenhet för GES4, höjd 60-110 mm OKA-W A 6050 4 1181020 7424900
1 Styck
Påbyggnadsenhet för GES6, höjd 60-110 mm Påbyggnadsenhet för GES6, höjd 60-110 mm OKA-W A 6050 6 1181021 7424902
1 Styck
Påbyggnadsenhet för GES9, höjd 60-110 mm Påbyggnadsenhet för GES9, höjd 60-110 mm OKA-W A 6050 9 1181022 7424904
1 Styck
Skyddsledarvinkel Skyddsledarvinkel 8AWR 1175751 6288704
10 Styck

Monteringstillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Mellanvägg, kanalhöjd 40 mm Mellanvägg, kanalhöjd 40 mm OKA2 TW 40 1181065 7401988
2,4 m
Suglyft, 300 N Suglyft, 300 N WZ 1029 1181119 7408634
1 Styck
Ladda ner

Ladda ner

Ladda ner

EU-försäkran om överensstämmelse OKA-W3006050 / 7424422 , 0.13MB , pdf
Ladda ner
REACH försäkran om överensstämmelse OKA-W3006050 / 7424422 , 0.12MB , pdf
Ladda ner
RoHS försäkran om överensstämmelse OKA-W3006050 / 7424422 , 0.13MB , pdf
Ladda ner

Ladda ner

Ladda ner

Inga kravspecifikationer tillgängliga för denna produkt
