Kanalenhet med blindförslutning 2000 | 250
morepic-1 morepic-2 morepic-3 video-1

Kanalenhet med blindförslutning

Art.nr. 7403818 | EAN 4012195862079 | E-Nr. 1181161

7403818 / OKB U 25085 BD
2000 mm
250 mm
Produktbeskrivning
Produktbeskrivning

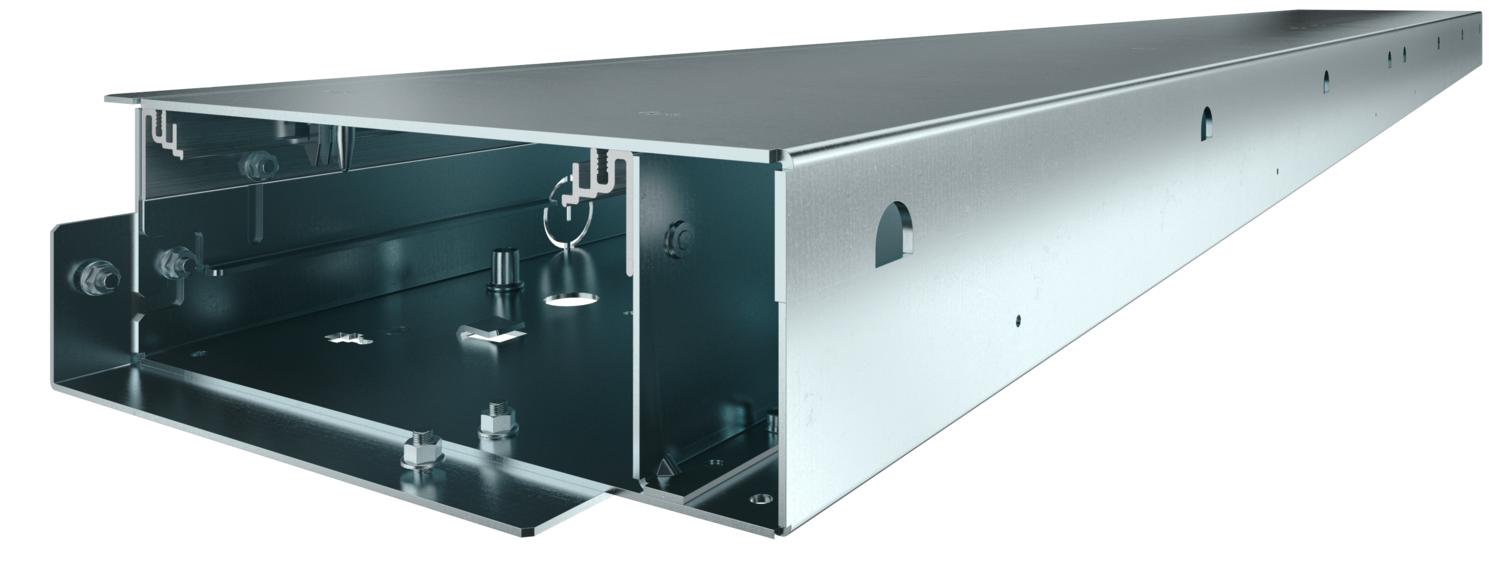

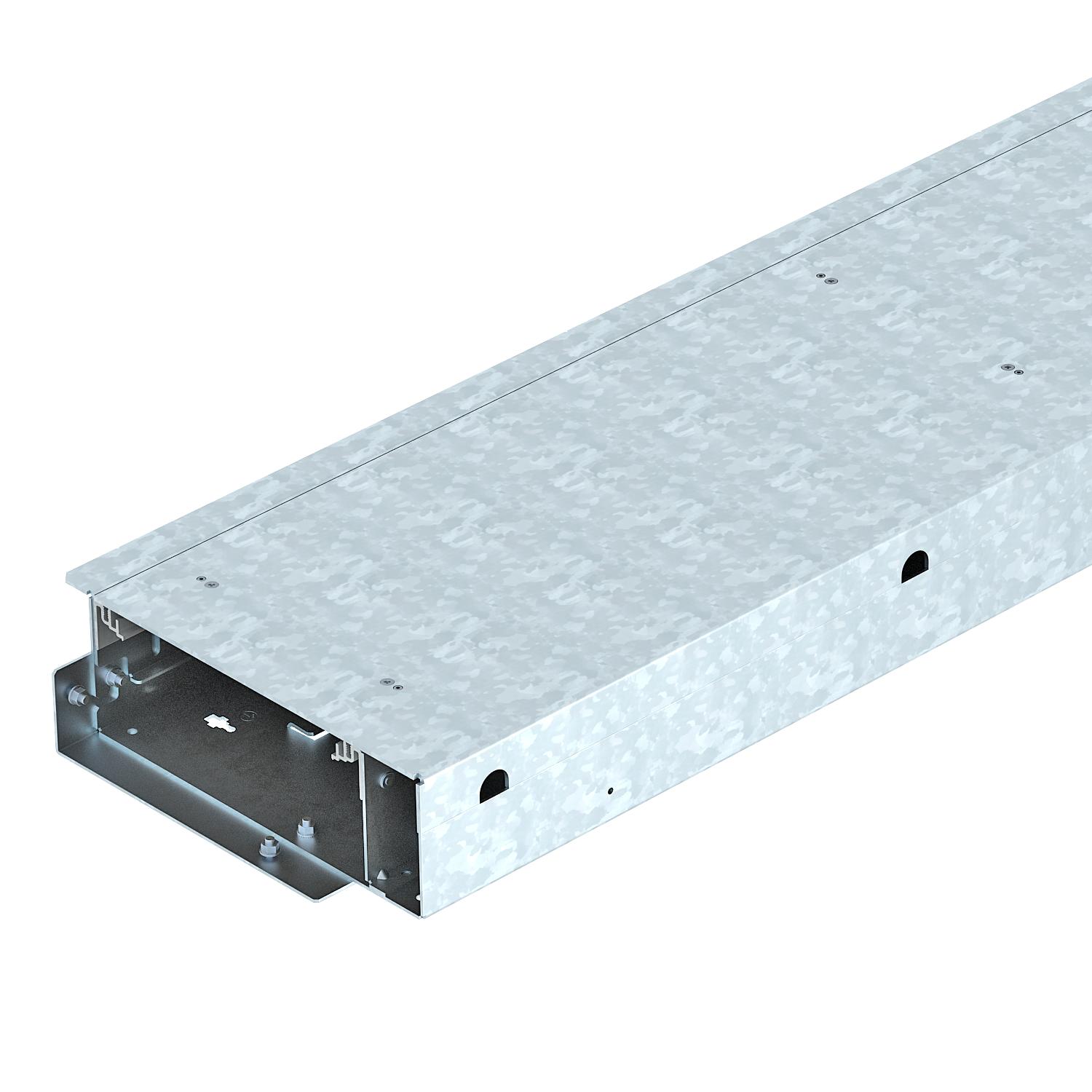

Monteringsfärdig kanalenhet för ledningsdragning, bestående av en kanalunderdel med två blindlock och två höjdinställningsbara golvbeläggningsanläggningsprofiler för undergolvsavgränsning vid dörrtrösklar och radiatornischer. I leveransen medföljer två locktätningar och en förbindning.
Sex höjdjusteringsenheter behövs för att justera höjden.
  • Verband der Elektrotechnik, Elektronik, Informationstechnik e.V., Tyskland
  • Communautés Européennes, EG-konformitetsförklaring enligt EG-direktiv
Teknisk data

Teknisk data

Antal ledningsdragningar 2 St.
Avsedd för expansionsfogar nej
Avtagbar överdel ja
Bottenplatta ja
Bredd 250 mm
CO2-avtryck (GWP) från vagga till grind 55,8728 kg CO2e / 1 Meter

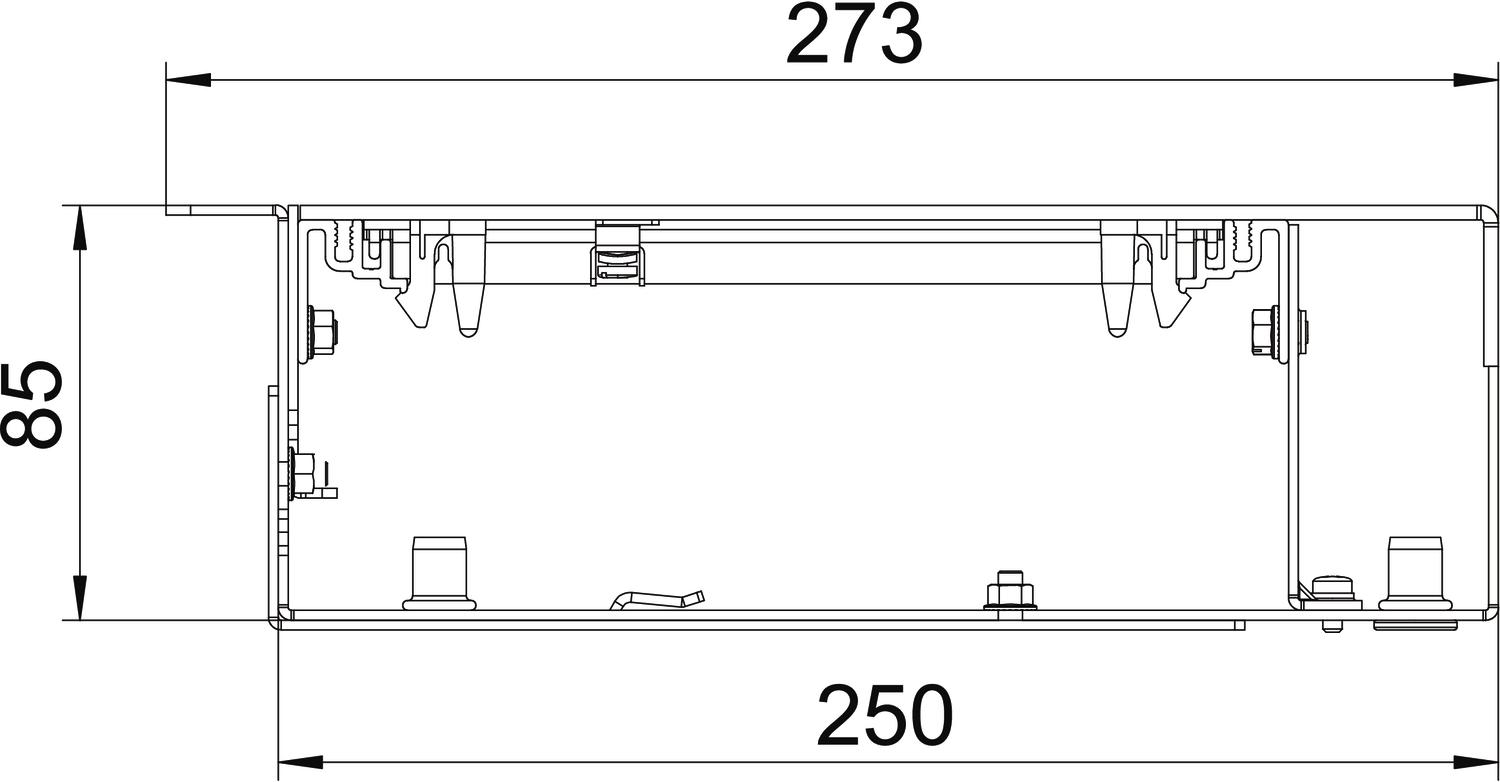

Dimension 2000x273x85
Frånkopplingsbar ja
Golvunderhåll torr
Höjd 93 mm
Längd 2000 mm
Lockfastsättning med snäppfunktion nej
Material Stål
Mått H 85 mm
Med anslutningsöppning nej
Med överhäng ja
Med potentialutjämning nej
Med skiljevägg nej
Mellanväggsfastsättning sätta in
Minimihöjd på underlagsgolvet 93
Möjlighet till insättning av tätning nej
Monteringsöppning utan
Monteringsöppning för golvtank nej
Skydd till monteringsöppning nej
Tvärsnitt fack a 4231 mm²
Tvärsnitt fack b 7306 mm²
Vertikal last, liten yta upp till 3 000 N
Vertikal last, stor yta upp till 5 000 N
Yta sendzimirförzinkad
Alla typer

Alla typer

Typ Längd Bredd E-Nr. Art.nr. Mängd Minsta förpackning
OKB U 25085 BD 2000 mm 250 mm 1181161 7403818
2 m
Tillbehör

Systemtillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Kanaländstycke Kanaländstycke OKB ES 25085 1181163 7403820
1 Styck
Innerhörn, utan höjdjusteringsenhet Innerhörn, utan höjdjusteringsenhet OKB IE 25085 ON 1181164 7403826
1 Styck
Utvändigt hörn, utan höjdjusteringsenheter Utvändigt hörn, utan höjdjusteringsenheter OKB AE 25085 ON 1181165 7403831
1 Styck
T-stycke, utan höjdjusteringsenheter T-stycke, utan höjdjusteringsenheter OKB TS 25085 ON 1181166 7403836
1 Styck
Mellanvägg OKB Mellanvägg OKB OKB TW 85240 1181197 7403841
5 Styck
Fästvinkel-apparatdosa Fästvinkel-apparatdosa OKB IT 1181196 7403850
1 Styck
Väggenomföring Väggenomföring OKB WD 25085 1181167 7403890
1 Styck
Profil för avgränsning av underlagsgolv Profil för avgränsning av underlagsgolv OKB EP 1000 1181204 7403895
1 Styck
Höjdjusteringsenhet RKNEV2 Höjdjusteringsenhet RKNEV2 RK NEV2 70 1181170 7405814
1 VPE
Universalhållare UT4, med täckplatta för Modul 45®-enheter, systemlängd 208 mm Universalhållare UT4, med täckplatta för Modul 45®-enheter, systemlängd 208 mm UT4 45 4 1181041 7408727
1 Styck
Skyddsledarvinkel Skyddsledarvinkel 8AWR 1175751 6288704
10 Styck

Monteringstillbehör

Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Borrschablon för kanal med list Borrschablon för kanal med list OKB BS BL 1181202 7403883
1 Styck
