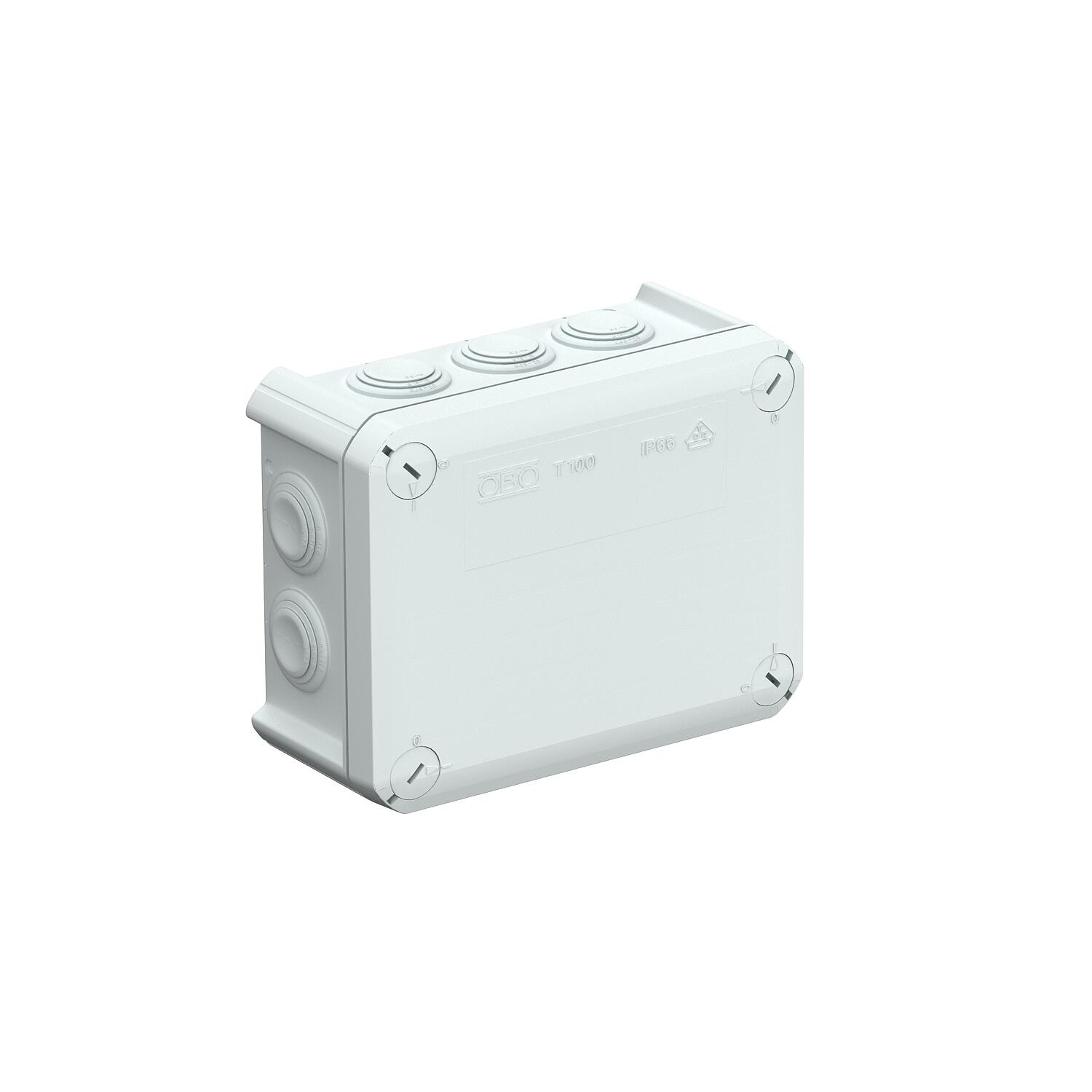

Kopplingsdosa T 100, kabelgenomföring
Art.nr. 2007077 | EAN 4012195246794
- Produktbeskrivning
-
ProduktbeskrivningKopplingsdosa för anslutning av kablar och ledningar inomhus eller på skyddade platser utomhus. Fyrkantig form med instickstätningar på sidorna och brytöppningar i botten. Passar för vägg-/takmontering och montering på monteringsplåtar. Med möjlighet till invändig fastsättning och montering via hörnkupolerna. Lock med snabblås, kan plomberas. Tillverkad av halogenfria och UV-beständiga material.
Kopplingsdosa enligt DIN EN 60670. Flamhärdig enligt DIN EN 60695-2-11, kontrolltemperatur 650°C. Slagtålighet IK07 enligt DIN EN 50102.
-
- Teknisk data
-
Teknisk data

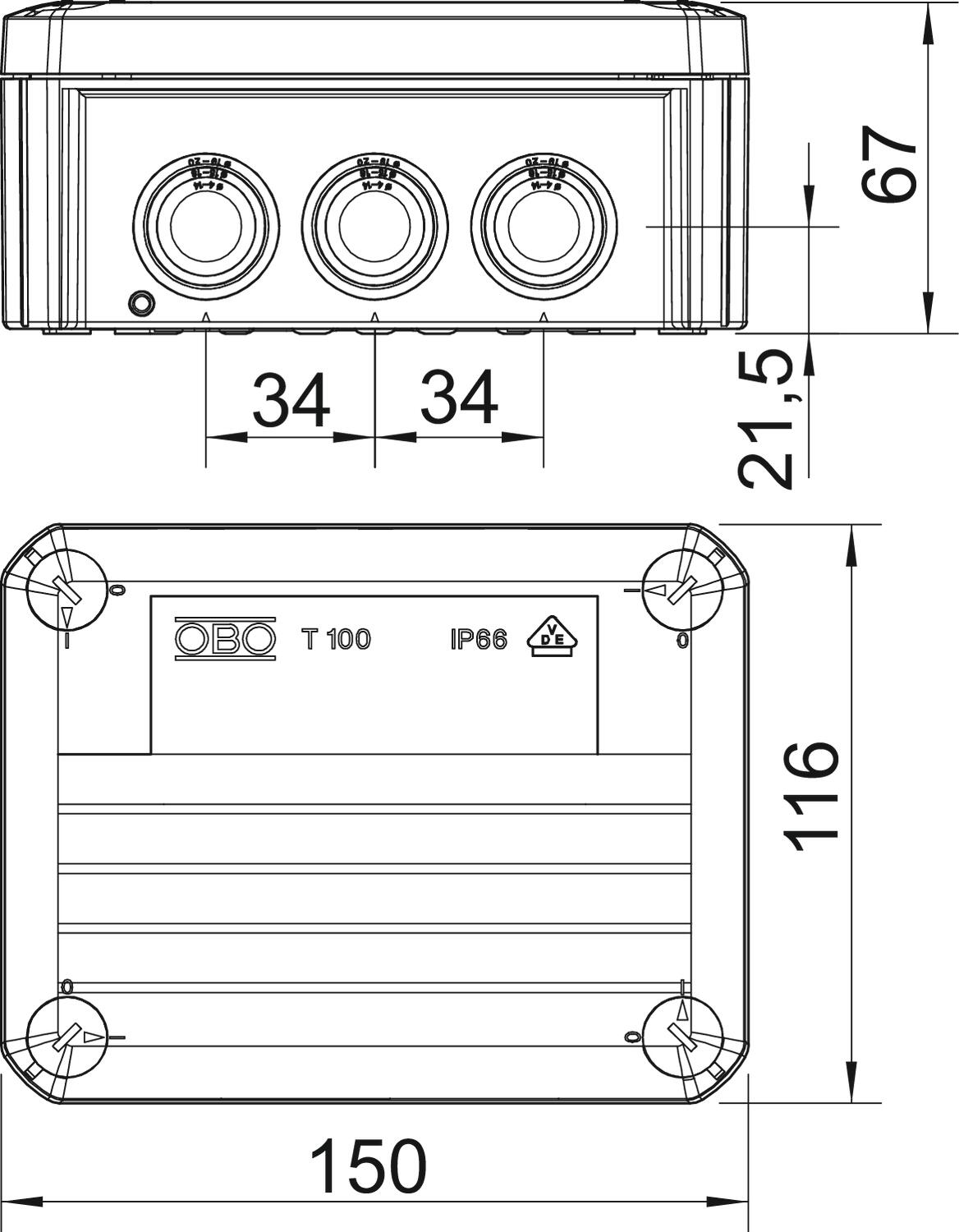

Antal införningar 10 Bestyckning utan Brandsäker installation / funktionsgaranti utan Brandsäkert enligt VDE 0471/DIN 695 del 2-1, kontrolltemperatur 650°C Bredd 116 mm CO2-avtryck (GWP) från vagga till grind 0,6856 kg CO2e / 1 Styck Dimension 150x116x67 Explosionssäkert utförande nej Färg ljusgrå; RAL 7035 För Ex-zon utan För Ex-zon damm utan För Ex-zon gas utan Form rektangulär Glasfiberarmerad nej Halogenfri ja Höjd 67 mm införning bakifrån ja Inre dimension 136x102x57 mm Isolationsspänning Ui 500 V Kapslingsklasser IP66 Längd 150 mm Lock ej transparent Lockfästen skruvad Material Polypropen Med avskärmning nej Med lock ja Monteringstyp Vägg-/takmontering Nominell spänning 500 V Nominellt tvärsnitt min. 10 mm² Plomberbar ja Skyddsklass IK-kod IK07 Stapelbar ja Temperaturanvändningsområde max. 60 °C Temperaturanvändningsområde min. -5 °C Transparent lock nej Typ av dosgenomföring Membran utskärbar Typ av införing instickningstätning Typ av införning Kabel Väderbeständig nej - Alla typer
