Påbyggnadsenhet för GESR9, höjd 40-70 mm 473 | 400 | 40 | 70 | rund

Påbyggnadsenhet för GESR9, höjd 40-70 mm

Art.nr. 7424886 | EAN 4012195245162 | E-Nr. 1181126

Art.nr. / Typ	7424886 / OKA-W A 4030R9

Längd	473 mm

Bredd	400 mm

Kanalhöjd min.	40 mm

Kanalhöjd max.	70 mm

Monteringsöppning för monteringsenhet	rund

Produktbeskrivning

Produktbeskrivning

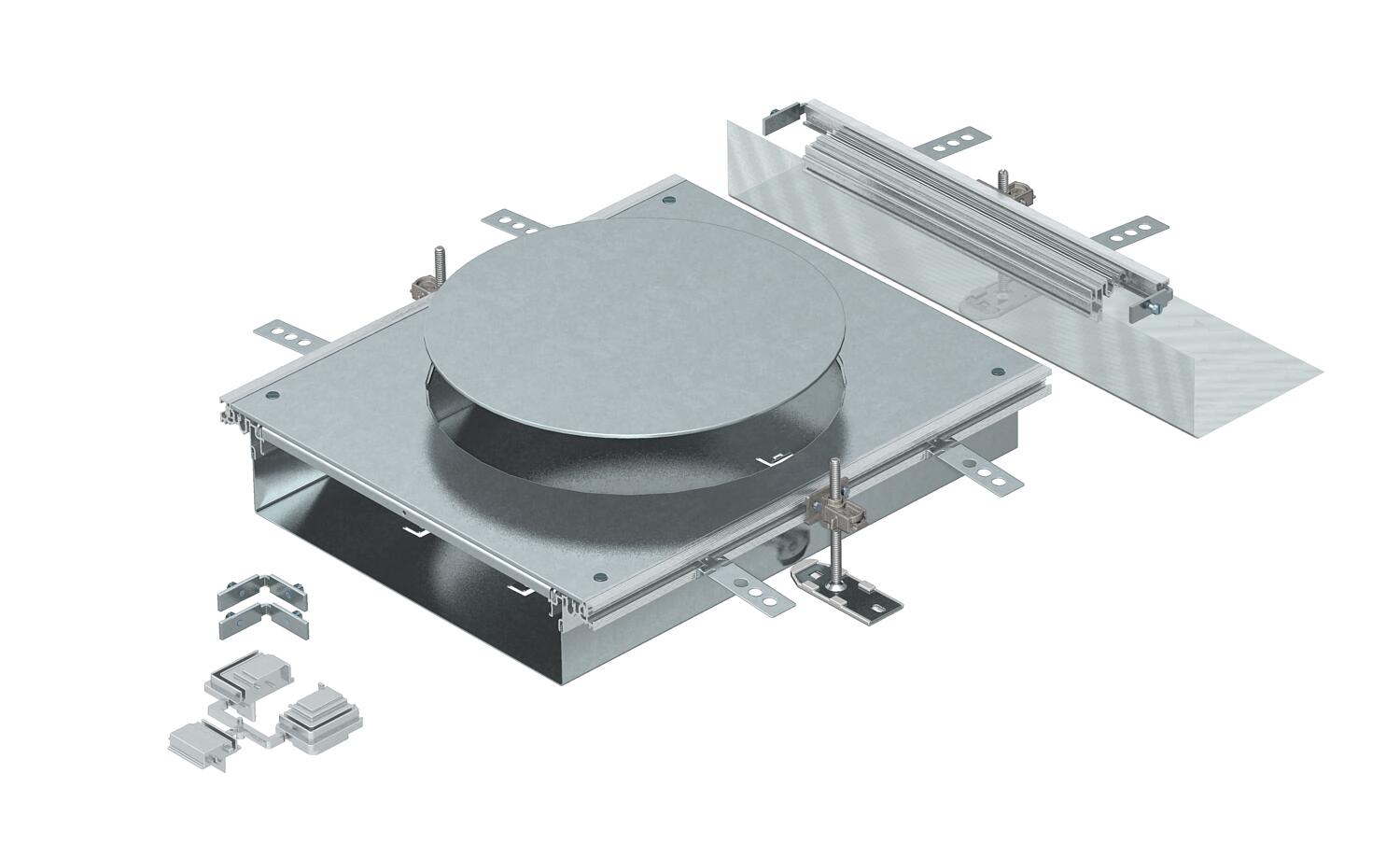

Monteringsfärdig kanaltillbyggnadsenhet med ett apparatmonteringslock för montering av en monteringsenhet i storlek R9, bestående av kanalunderdel (bottenplåt med sido- och golvbeläggningsinsättningsprofiler), kanallock med försluten monteringsöppning (blind) och ett kanalslutstycke. I leveransen ingår 3 höjdjusteringsbara fästvinklar, 3 golvbeläggningsankare, 1 lockkonsol och 1 byggsats för vinkelförgrening.

Monteringsöppningens storlek är avsedd för montering av en rund monteringsenhet med nominell storlek R9/55.

Teknisk data

Teknisk data

Antal monteringsöppningar	1
Avsedd för expansionsfogar	nej
Avtagbar överdel	ja
Bredd	400 mm
CO2-avtryck (GWP) från vagga till grind	48,9966 kg CO2e / 1 Styck
Frånkopplingsbar	nej
Höjdjusteringsintervall max.	70 mm
Höjdjusteringsintervall min.	40 mm
Kanalhöjd max.	70 mm
Kanalhöjd min.	40 mm
Lämplig för försänkt golvkanal	nej
Lämplig för kanal i golvplanet, sluten	nej
Längd	473 mm
Lockfastsättning med snäppfunktion	nej
Material	Stål
Materialtjocklek lock	4

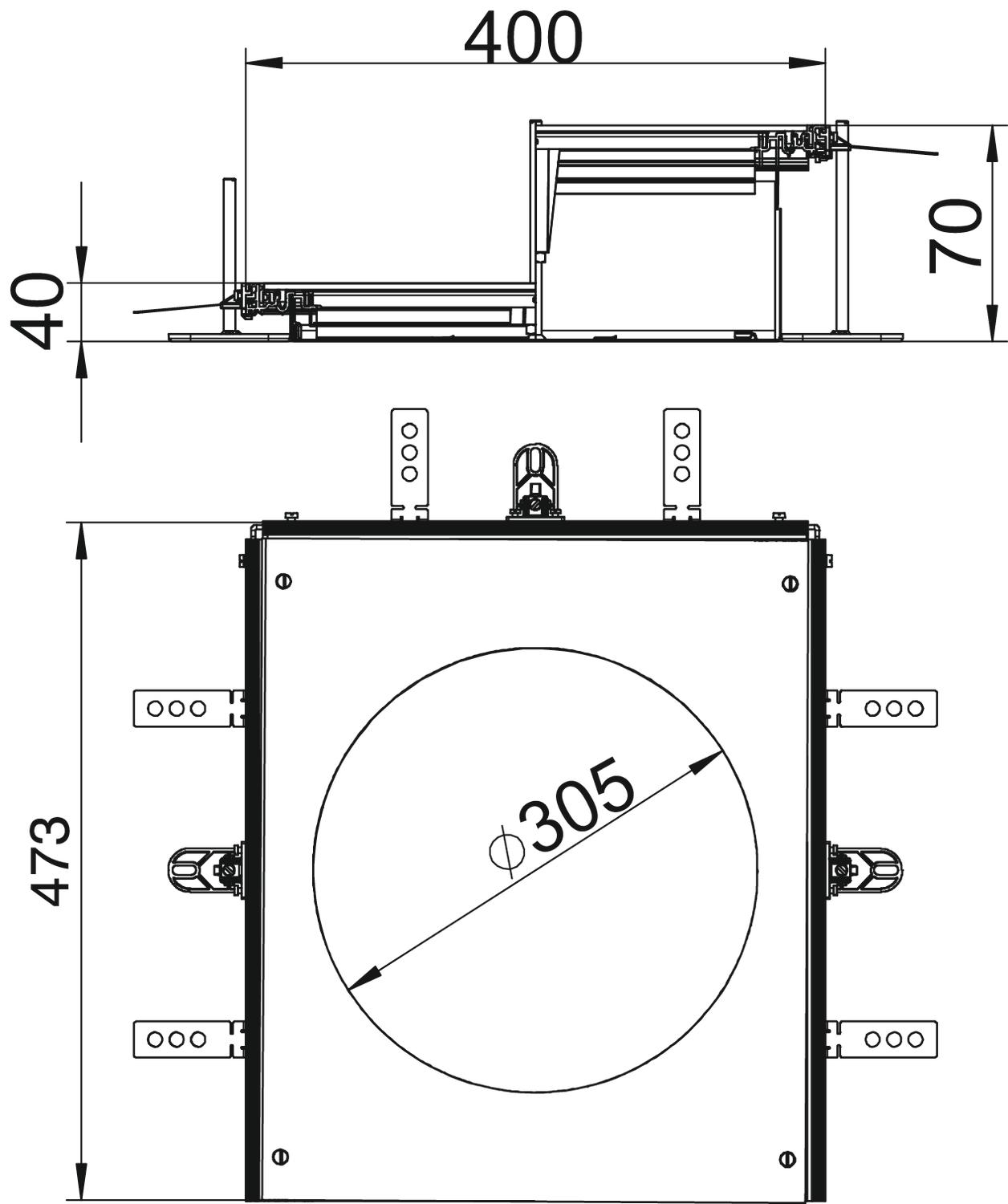

Mått A	400 mm

Mått d Ø	305 mm
Mått H	40 mm
Med anslutningsöppning	ja
Med överhäng	ja
Med potentialutjämning	nej
Med skiljevägg	nej
Minimihöjd på underlagsgolvet	40
Möjlighet till insättning av tätning	ja
Monteringsöppning	för apparatinsats
Monteringsöppning för golvtank	nej
Monteringsöppning för monteringsenhet	rund
Nominell dimension för apparater	R9
Passar för golvinstallationskanal, öppen upptill	ja
Skydd till monteringsöppning	ja
Täckram	1
Yta	sendzimirförzinkad
