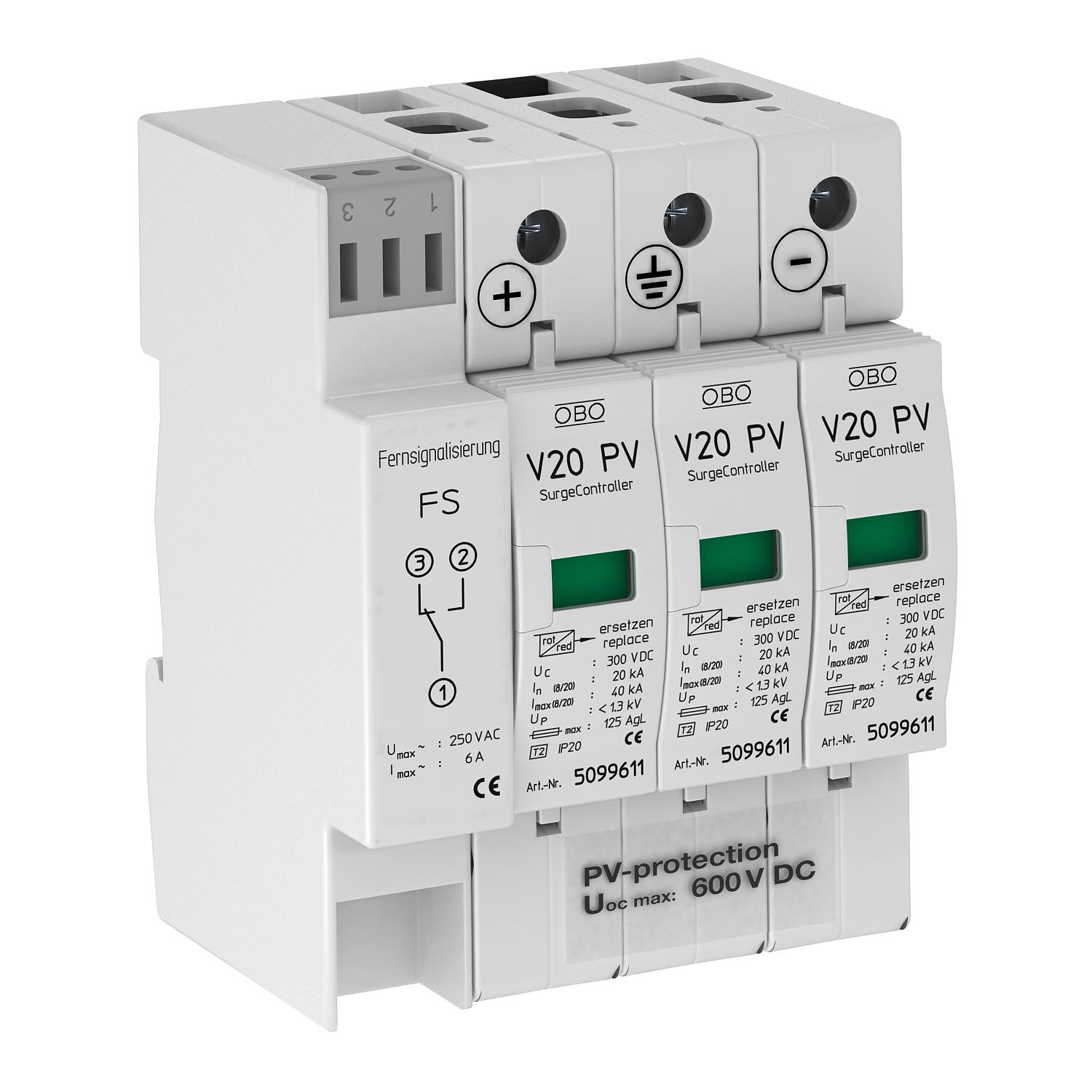

PV överspänningsskydd V20, 600 V DC med fjärrsignal 3 | IP20

PV överspänningsskydd V20, 600 V DC med fjärrsignal

Art.nr. 5094576 | EAN 4012195709084 | E-Nr. 5273735

Art.nr. / Typ

Polutförande	3

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

V20 överspänningsskydd typ 2 för solcellsanläggningar med fjärrsignal som potentialfri växlande kontakt

• Komplett enhet bestående av jackbar varistor med brytbar enhet
• Feltålig Y-koppling för användning enligt VDE 0100-712 (EN 50539-12)
• Överspänningsskydd-potentialutjämning enligt VDE 0100-443 (IEC 60364-4-44)
• Avledningsförmåga upp till 40 kA (8/20) per pol
• Låg DC-skyddsnivå: < 2,6 kV (Uoc max = 600V DC)
• Avledare, jackbar med termodynamisk skiljeanordning och optisk funktionsindikering
• Kapslade zinkoxidvaristoravledare för användning i normkapslingar

Användning: Solcellsanläggningar utan eller med separat åskskyddsanläggning

Teknisk data

Teknisk data

CO₂-avtryck (GWP) från vagga till grind	0,9059 kg CO₂e / 1 Styck
Dimension	600V DC
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	ja
FM-kontakter	Omkopplare
Kapslingsklasser	IP20
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	25 mm²
Ledningsslag för överspänningsskyddsenheter	Energiledning DC (PV)
LPZ	1→2
Max avledningsstötström (8/20 µs)	40 kA
Max. försäkring på nätsidan	125
Max. kontinuerlig spänning DC	600 V

Maximal försäkring	125 A
Monteringstyp	DIN-skena 35 mm
Nättyp	övriga
Nominell avledningsstötström (8/20 µs)	20 kA
Normkrav enligt SS-EN 61643-11	Typ 2
Polutförande	3
Provningsklass Typ 2	ja
Reaktionstid	<25 ns
Signalering på enheten	optisk
Spänningsskyddsnivå ledare–jord	< 2,6 V
Spänningsskyddsnivå ledare–ledare	< 2,6 V
SPD enligt SS-EN 61643-1	klass II
Utblåsande	nej

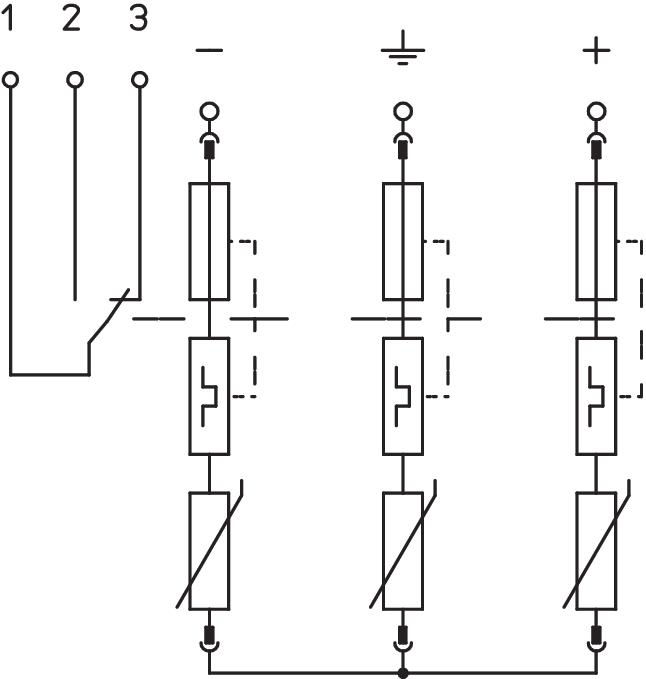

Utförande	3-polig för solcellssystem Y-koppling med FS
