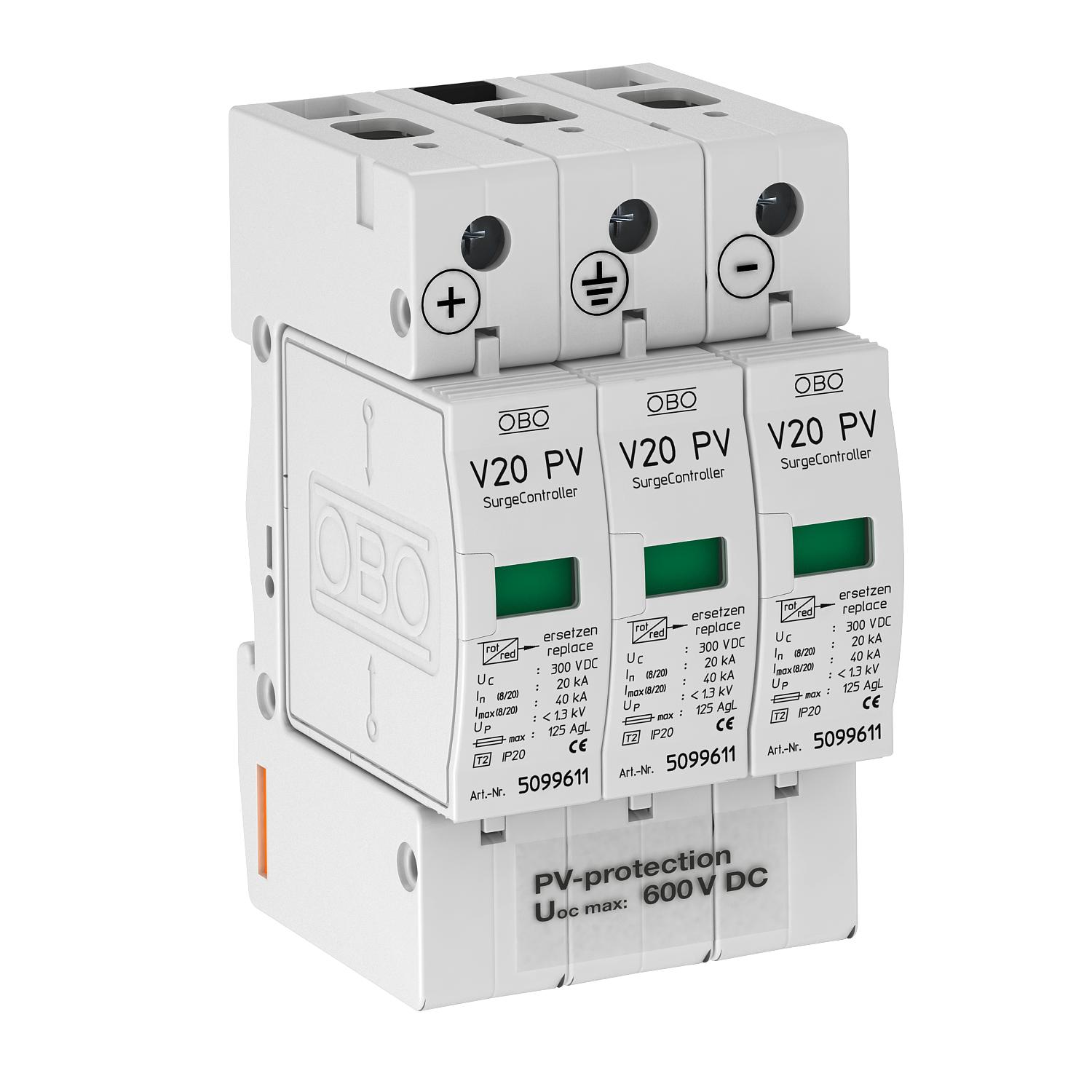

PV överspänningsskydd V20, 600V DC 3 | IP20

PV överspänningsskydd V20, 600V DC

Art.nr. 5094605 | EAN 4012195708872 | E-Nr. 5273734

Art.nr. / Typ

Polutförande	3

Kapslingsklasser	IP20

Produktbeskrivning

Produktbeskrivning

V20 överspänningsskydd typ 2 för solcellsanläggningar

• komplett enhet bestående av jackbar varistor med brytbar enhet

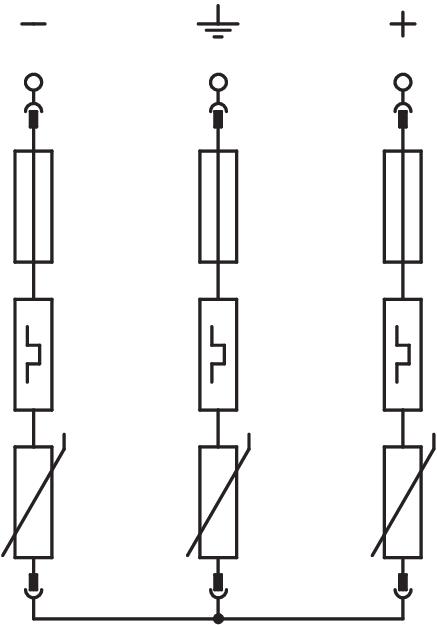

• Y-koppling för användning enligt IEC 60364-7-712
• överspänningsskydd-potentialutjämning enligt IEC 60364-4-44
• avledningsförmåga upp till 40 kA (8/20) per pol
• låg DC-skyddsnivå: < 2,6 kV (Uoc max = 600V DC)
• instickbar avledare med termodynamisk skiljeanordning och optisk funktionsindikering
• kapslade zinkoxid-varistor-avledare för användning i normkapslingar

Användning: Solcellsanläggningar utan eller med separat isolerad åskskyddsanläggning

Teknisk data

Teknisk data

CO2-avtryck (GWP) från vagga till grind	1,0125 kg CO2e / 1 Styck
Dimension	600V DC
Driftstemperatur max.	80 °C
Driftstemperatur min.	-40 °C
Fjärrsignal	nej
Kapslingsklasser	IP20
Ledartvärsnitt, fast (en-/flertrådig) max.	35 mm²
Ledartvärsnitt, fast (en-/flertrådig) min.	2,5 mm²
Ledartvärsnitt, flexibelt (fintrådig) min.	25 mm²
LPZ	1→2
Max avledningsstötström (8/20 µs)	40 kA
Max. försäkring på nätsidan	125
Max. kontinuerlig spänning DC	600 V
Maximal försäkring	125 A
Monteringstyp	DIN-skena 35 mm

Nättyp	övriga
Nominell avledningsstötström (8/20 µs)	20 kA
Normkrav enligt SS-EN 61643-11	Typ 2
Polutförande	3
Provningsklass Typ 2	ja
Reaktionstid	<25 ns
Signalering på enheten	optisk
Spänningsskyddsnivå ledare–jord	< 2,6 V
Spänningsskyddsnivå ledare–ledare	< 2,6 V
SPD enligt SS-EN 61643-1	klass II
Temperaturanvändningsområde max.	80 °C
Temperaturanvändningsområde min.	-40 °C
Utblåsande	nej
Utförande	3-polig för solcellssystem
