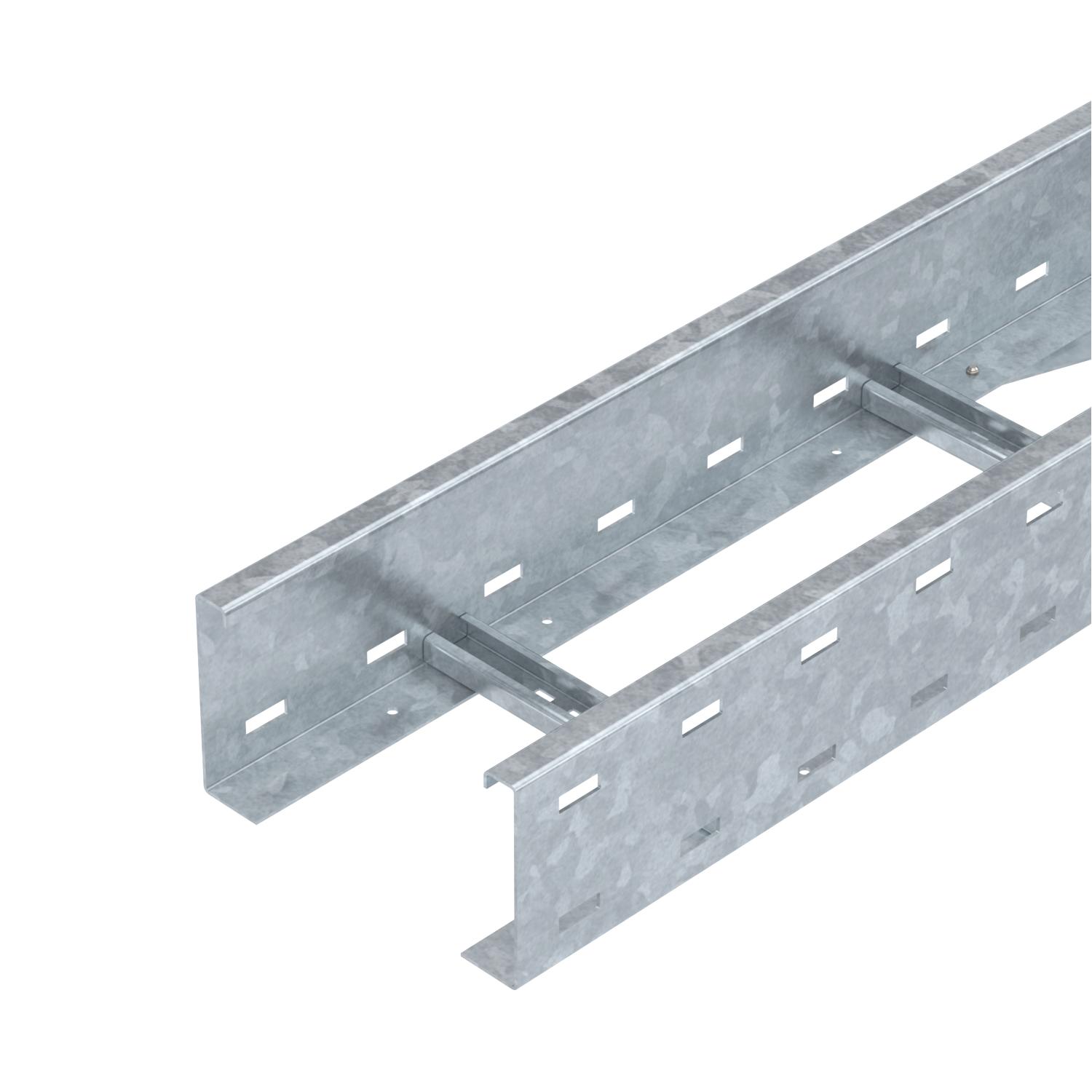

Självbärande kabelstege WKLG 110 FT
Art.nr. 6311059 | EAN 4012196883332 | E-Nr. 1132547
- Produktbeskrivning
-
ProduktbeskrivningSjälvbärande kabelstege med perforerad sidogavel med 110 mm sidhöjd. Fastsättning av kablar och ledningar med bygelhållare typ 2056.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Tillhörande skarvförbindningar typ WRVL 110 beställs separat.
-
- Teknisk data
-
Teknisk data

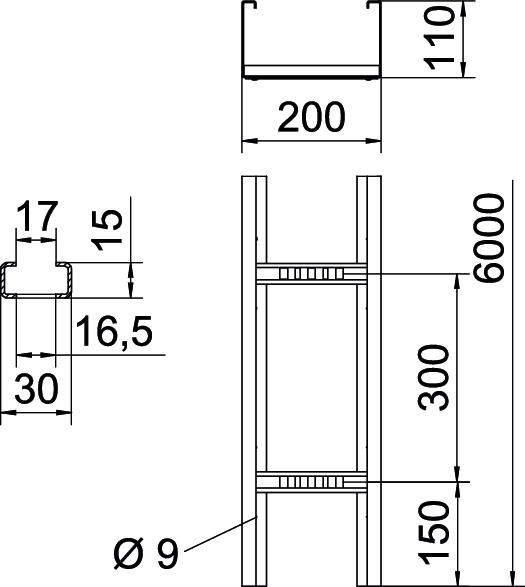

Brandsäker installation / funktionsgaranti nej Bredd 200 mm CO2-avtryck (GWP) från vagga till grind 12,6394 kg CO2e / 1 Meter Dimension 110x200x6000 Färg zink Fastsättning stegpinnar helt nitad Gaveltjocklek 2 mm Höjd 110 mm Konsolavstånd 3,0 m 2,5 kN/m Konsolavstånd 3,5 m 1,98 kN/m Konsolavstånd 4,0 m 1,6 kN/m Konsolavstånd 4,5 m 1,31 kN/m Konsolavstånd 5,0 m 1,1 kN/m Konsolavstånd 6,0 m 0,8 kN/m Konsolavstånd 7,0 m 0,4 kN/m Längd 6000 mm Material Stål Mått 110 x 200 Mått B 200 mm Mått L 6000 mm Mellanrumsmått stegpinne 17,00 Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 186 cm² Tvärsnitt 18600 mm² Utförande med brett spann ja Utförande sidogavel Profil (öppen) Utförande stegpinnar Hålad profil Yta varmförzinkad Teknisk data

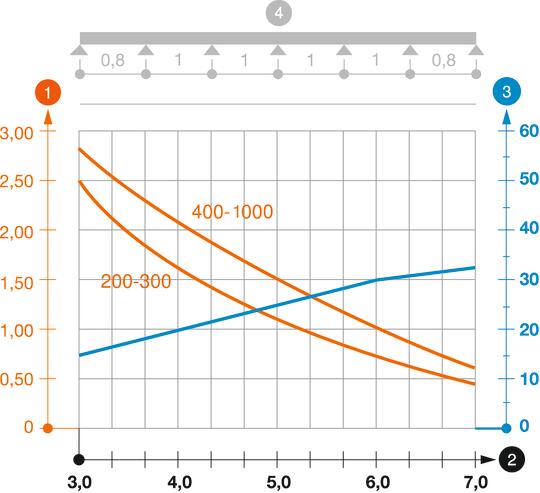

Belastningsdiagram självbärande kabelstege typ WKLG 110
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning

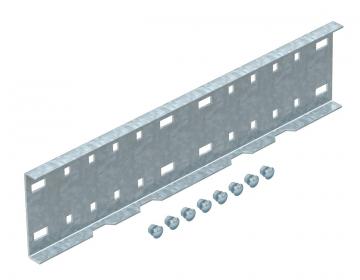

Skarv vfz (FT)
WRVL 110 FT 1131473 6091180 2 Styck
90° böj 110 FT
WLB 90 112 FT 1131341 6312438 1 Styck

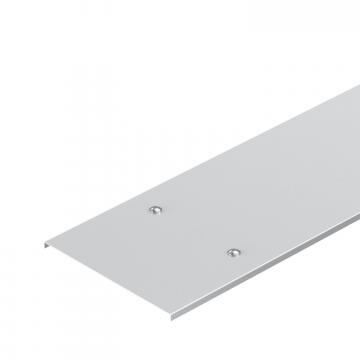

Lock med vridregel (DD)
WDRL 1116 20 DD 1131392 6227600 3 m
Mellanvägg 85 (DD)
TSG 85 DD 1131409 6062331 3 m

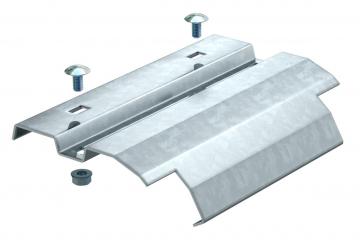

Övergångsplåt FT
LAB 20 FT ----- 6220436 1 Styck - Ladda ner
-
