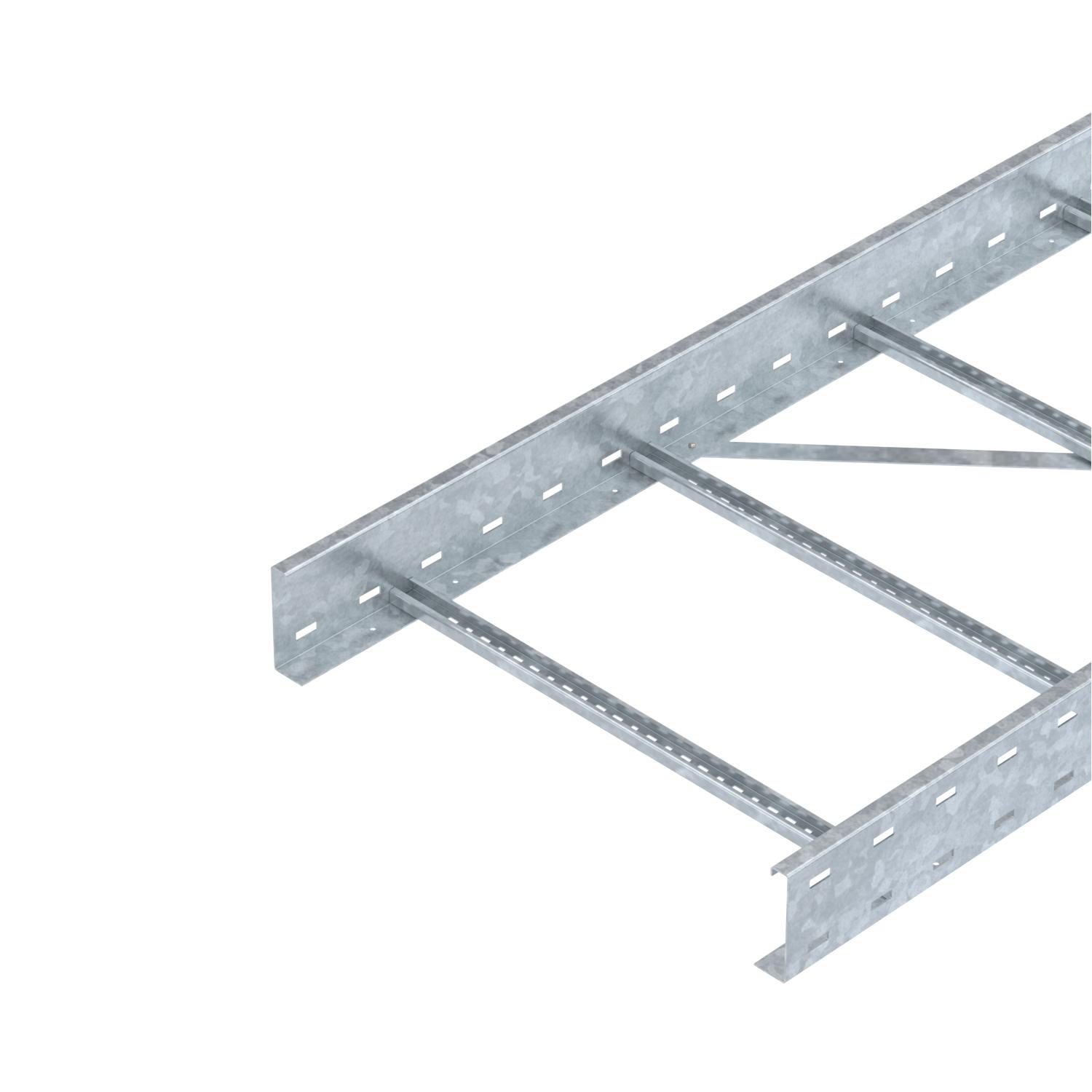

Självbärande kabelstege WKLG 110 FT
Art.nr. 6311075 | EAN 4012196883578 | E-Nr. 1132555
- Produktbeskrivning
-
ProduktbeskrivningSjälvbärande kabelstege med perforerad sidogavel med 110 mm sidhöjd. Fastsättning av kablar och ledningar med bygelhållare typ 2056.
Magnetisk skärmdämpning utan lock 10 dB, med lock 15 dB.
Tillhörande skarvförbindningar typ WRVL 110 beställs separat.
-
- Teknisk data
-
Teknisk data

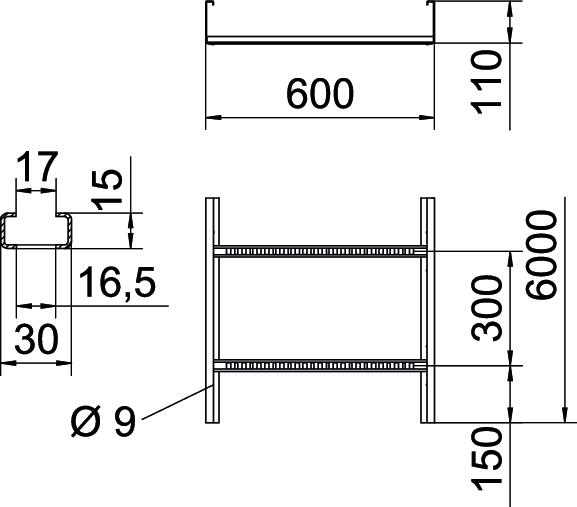

Brandsäker installation / funktionsgaranti nej Bredd 600 mm CO2-avtryck (GWP) från vagga till grind 15,0975 kg CO2e / 1 Meter Dimension 110x600x6000 Färg zink Fastsättning stegpinnar helt nitad Gaveltjocklek 2 mm Höjd 110 mm Konsolavstånd 3,0 m 2,9 kN/m Konsolavstånd 3,5 m 2,48 kN/m Konsolavstånd 4,0 m 2,1 kN/m Konsolavstånd 4,5 m 1,78 kN/m Konsolavstånd 5,0 m 1,5 kN/m Konsolavstånd 6,0 m 1 kN/m Konsolavstånd 7,0 m 0,7 kN/m Längd 6000 mm Material Stål Mått 110 x 600 Mått B 600 mm Mått L 6000 mm Mellanrumsmått stegpinne 17,00 Rostfritt stål, betat nej Sidohålning ja Tvärsnitt 56600 mm² Tvärsnitt 566 cm² Utförande med brett spann ja Utförande sidogavel Profil (öppen) Utförande stegpinnar Hålad profil Yta varmförzinkad Teknisk data
Belastningsdiagram självbärande kabelstege typ WKLG 110
-
Tillåten belastning i kN/m
-
Stödbredd i m
-
Gavelböjning i mm vid tillåtna kN/m
-
Belastningskurva vid testning
-
Belastningskurva med kabelränna/-ledningsbredd i mm
-
Sidböjningskurva beroende på konsolavstånd
-
- Alla typer
-
Alla typer
-
Systemtillbehör
Produkter Typ E-Nr. Art.nr. Mängd Minsta förpackning
Skarv vfz (FT)
WRVL 110 FT 1131473 6091180 2 Styck
90° böj 110 FT
WLB 90 116 FT 1131349 6312470 1 Styck
Lock med vridregel (DD)
WDRL 1116 60 DD 1131400 6227616 3 m
Mellanvägg 85 (DD)
TSG 85 DD 1131409 6062331 3 m - Ladda ner
-
