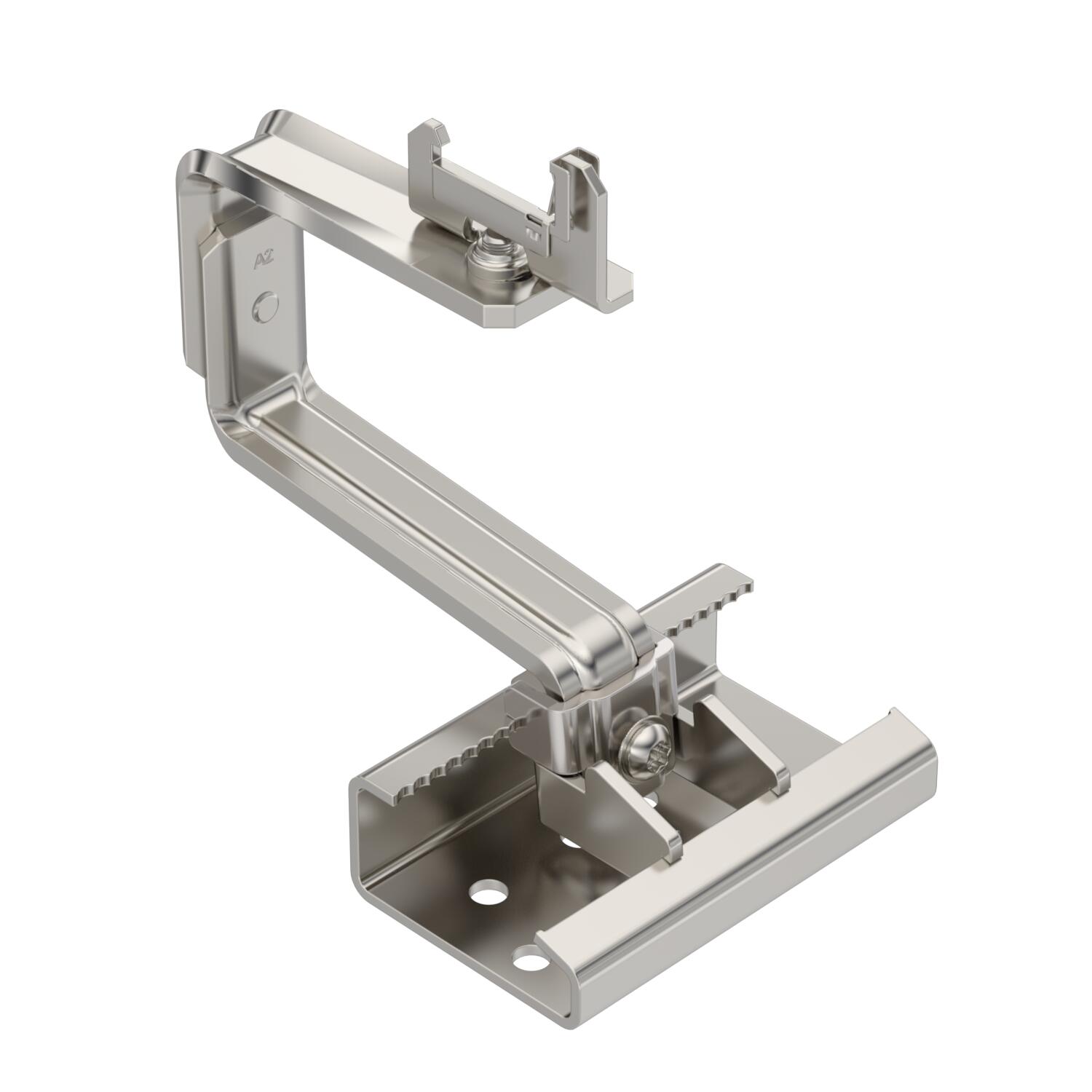

Universaltakkrokar för solpanelsmodulmontering, panntak
Art.nr. 5901410 | EAN 4012197368685
- Produktbeskrivning
-
ProduktbeskrivningTakkrokar för montering av solpanelsmoduler på snedtak tillsammans med bärprofil TP 45. Passar för panntak. Snäppfastsättning i bärprofilen. Monteras i taksparrar med tallrikshuvudskruvar TKS. Säkringkrok kan justeras steglöst horisontellt och vertikalt med hjälp av skruvar, lämplig nyckel Torx 40 Höjdinställning runt takläkten på 40–54 mm, möjlig sidojustering upp till 76 mm, höjdjustering för bärprofilen på upp till 18 mm.
-
- Teknisk data
-
Teknisk data
Avsedd för fastsättning av solpanel på tak/fasad Fastsättning på snedtak Avsedd för takmaterial Takpanna Bred fästplatta 75 mm Bredd 120 mm CO2-avtryck (GWP) från vagga till grind 6,9457 kg CO2e / 1 Styck Dimension 140x197x144 Färg rostfritt stål Förankring skruvar Höjd på fästplatta 36 mm inpassning horisontell/vertikal inställningsbar ja Längd på fästplatta 120 mm Lutning min. 90 ° Material Rostfritt stål 1.4301 Materialtjocklek 6 mm Med monteringsplatta ja Takgenomföring krävs ja Yta polerad - Alla typer
-
Systemtillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Bärprofil för solpanelsmodulmontering

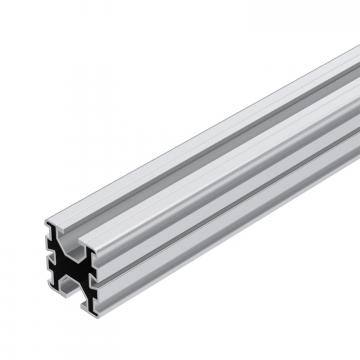

TP 45 2350 ALU 5900405 4 Styck
Bärprofil för solpanelsmodulmontering
TP 45 4700 ALU 5900410 4 Styck
Bärprofil för solpanelsmodulmontering, svart

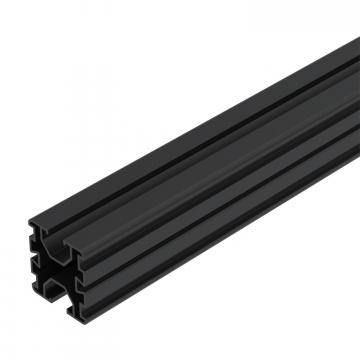

TP 45 4700 ALU S 5900412 4 Styck Monteringstillbehör
Produkter Typ Art.nr. Mängd Minsta förpackning
Tallrikshuvudskruv för takkrokar

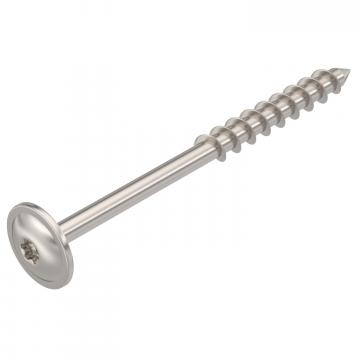

TKS 8x100 A2 5901800 100 Styck
Tallrikshuvudskruv för takkrokar

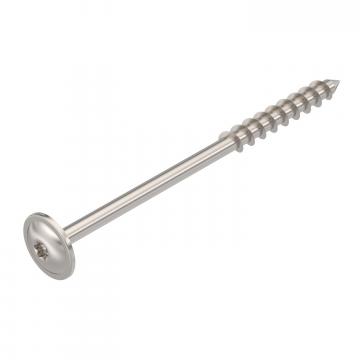

TKS 8x120 A2 5901802 100 Styck
Tallrikshuvudskruv för takkrokar

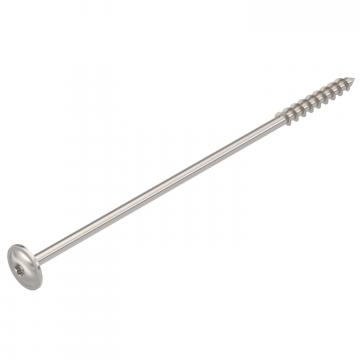

TKS 8x200 A2 5901804 50 Styck - Ladda ner
-
Datablad DHU A2 / 5901410 , 0.17MB , pdfREACH försäkran om överensstämmelse DHU A2 / 5901410 , 0.12MB , pdfRoHS försäkran om överensstämmelse DHU A2 / 5901410 , 0.13MB , pdfMontage anvisningar PV mounting systems for pitched roofs , 3.91MB , pdfInga kravspecifikationer tillgängliga för denna produkt
