Vägg- och pendelkonsol AWG 15 vfz (FT)
Art.nr. 6420608 | EAN 4012196662531 | E-Nr. 1132142
- Produktbeskrivning
-

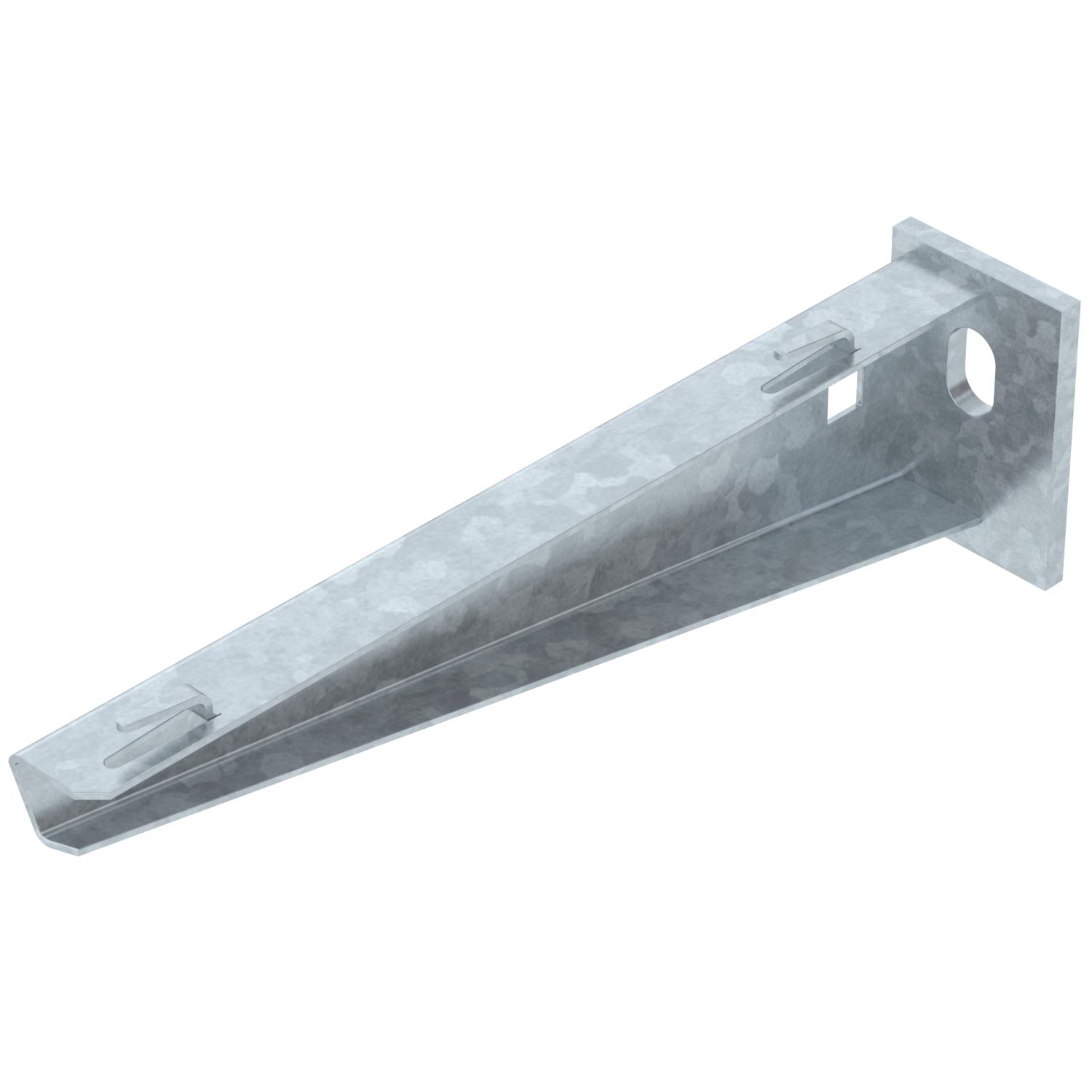

ProduktbeskrivningLätt vägg- och pendelkonsol med påsvetsat fäste för skruvlös invändig fastsättning av trådstege.
Fastsättning av konsol på U-pendel från bredd 400 mm med sexkantsbult genom båda gavlarna på fästet. Använd lämplig distans.
-
- Teknisk data
-
Teknisk data

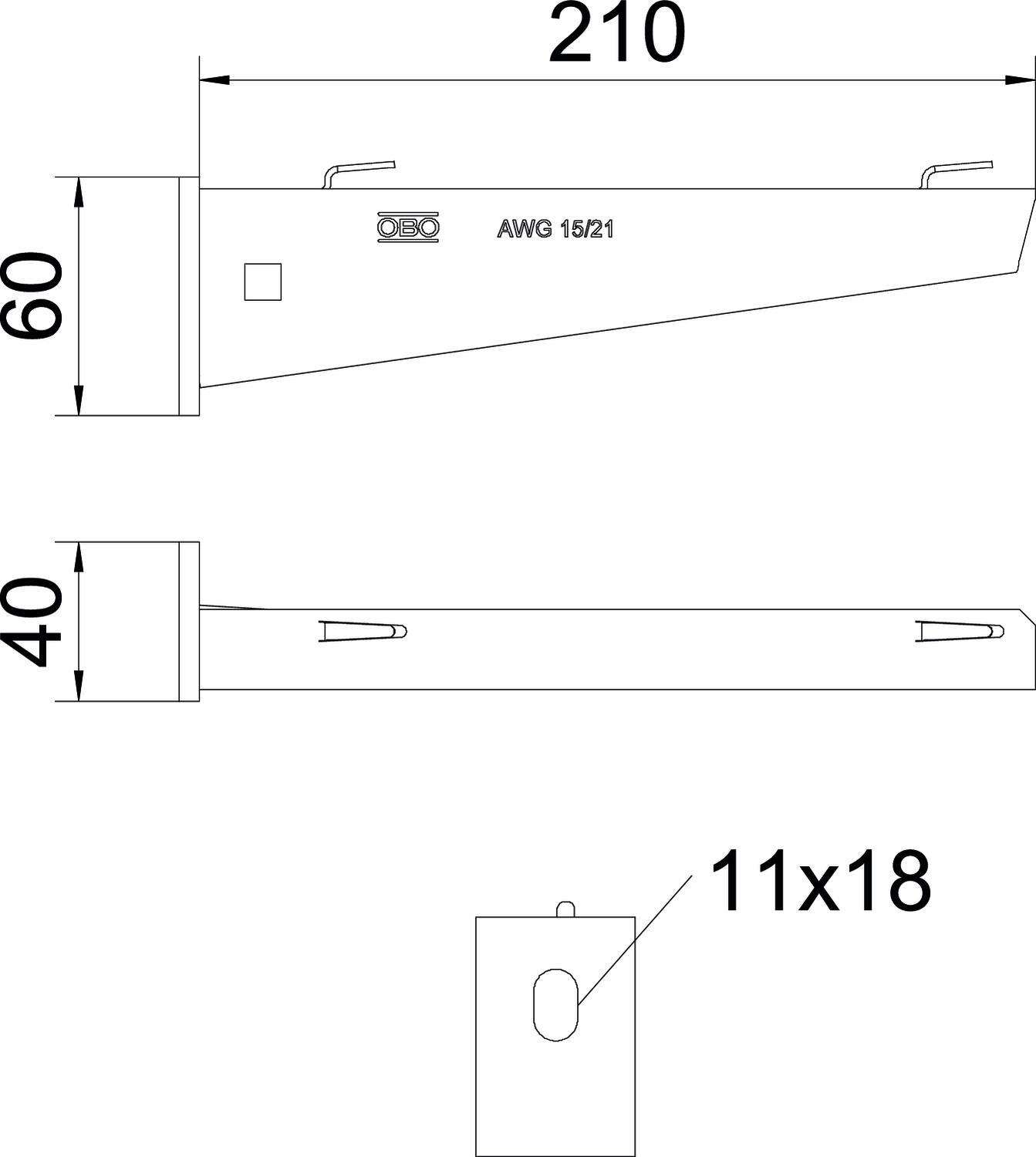

Brandsäker installation / funktionsgaranti nej Bredd 210 mm CO2-avtryck (GWP) från vagga till grind 0,5856 kg CO2e / 1 Styck Dimension B210mm F i kN 1,5 kN Färg zink för bredd max. 200 mm för bredd min. 200 Håldiameter 11 mm Höjd 60 mm Längd 40 mm Material Stål Mått A 40 mm Mått B 210 mm Mått H 60 mm Rostfritt stål, betat nej Utförande Vägg- och pendelkonsol Vinkelområde max. 90 mm Vinkelområde min. 90 mm Yta varmförzinkad Teknisk data
Belastningsdiagram konsol typ AW G 15
-
Böjning av konsolspetsen vid tillåten konsolbelastning
-
Tillåten konsolbelastning i kN
-
Konsollängd i mm
-
